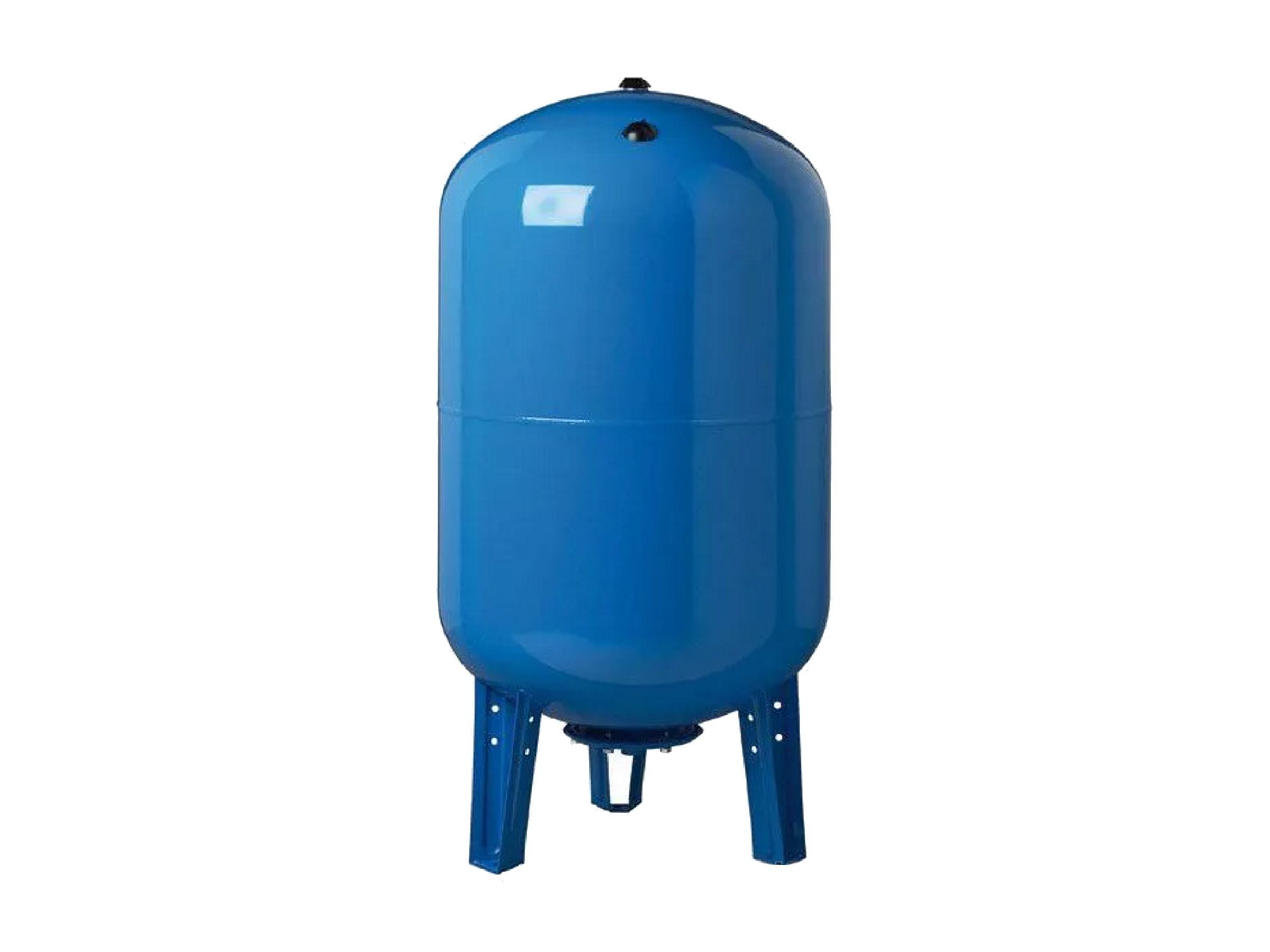

Aquasystem VAV 200 – вертикальный напорный бак для хранения воды и защиты от гидроударов
Aquasystem VAV 200 - вертикальный гидроаккумулятор с заменяемой мембраной. Бак используется для систем водоснабжения, в том числе в частных домах и на промышленных предприятиях. Он обеспечивает накопление и хранение чистой воды под давлением до 10 бар и подходит для использования в системах пожаротушения, орошения и в закрытых отопительных системах. Гидробак Aquasystem VAV 200 работает при температуре от -10°C до +100°C, что гарантирует его надежность в различных условиях
Бак для воды VAV200 AquaSystem имеет внутри проходную мембрану из пищевой резины. Какая мембрана подходит для замены в гидроаккумуляторе Аквасистем VAV 200? Рекомендуем выбрать проходную мембрану из резины EPDM с горловиной диаметром 150 мм итальянского производства 200/300 л F0A0232 (код товара на сайте 3513)
На корпусе с противоположной стороны от присоединительного фланца бак имеет отверстие с внутренней резьбой 1/2" и наружной 3/4", предварительно закрытый пластмассовой заглушкой изнутри. Перед началом использования нужно дополнительно заглушить отверстие снаружи. Это можно сделать с помощью любого фитинга соответствующего типоразмера, но лучше и дешевле использовать кран Маевского (номер товара 0020)
Гидробак Aquasystem 200 литров. Конструкция и принцип работы:
Металлическая емкость, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется тяга с патрубком 5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Следует учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой 8.
Работа насоса заключается в подаче воды под давлением в трубы и, конечно, в грушу гидроаккумулятора. Мембрана-груша расширяется, при этом окружающий мембрану воздух начинает сжиматься. Наполнение бака водой происходит, пока давление воды не сравнится с давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вытесняемая давлением воздуха вода поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установленного, реле давления включает в работу насос.

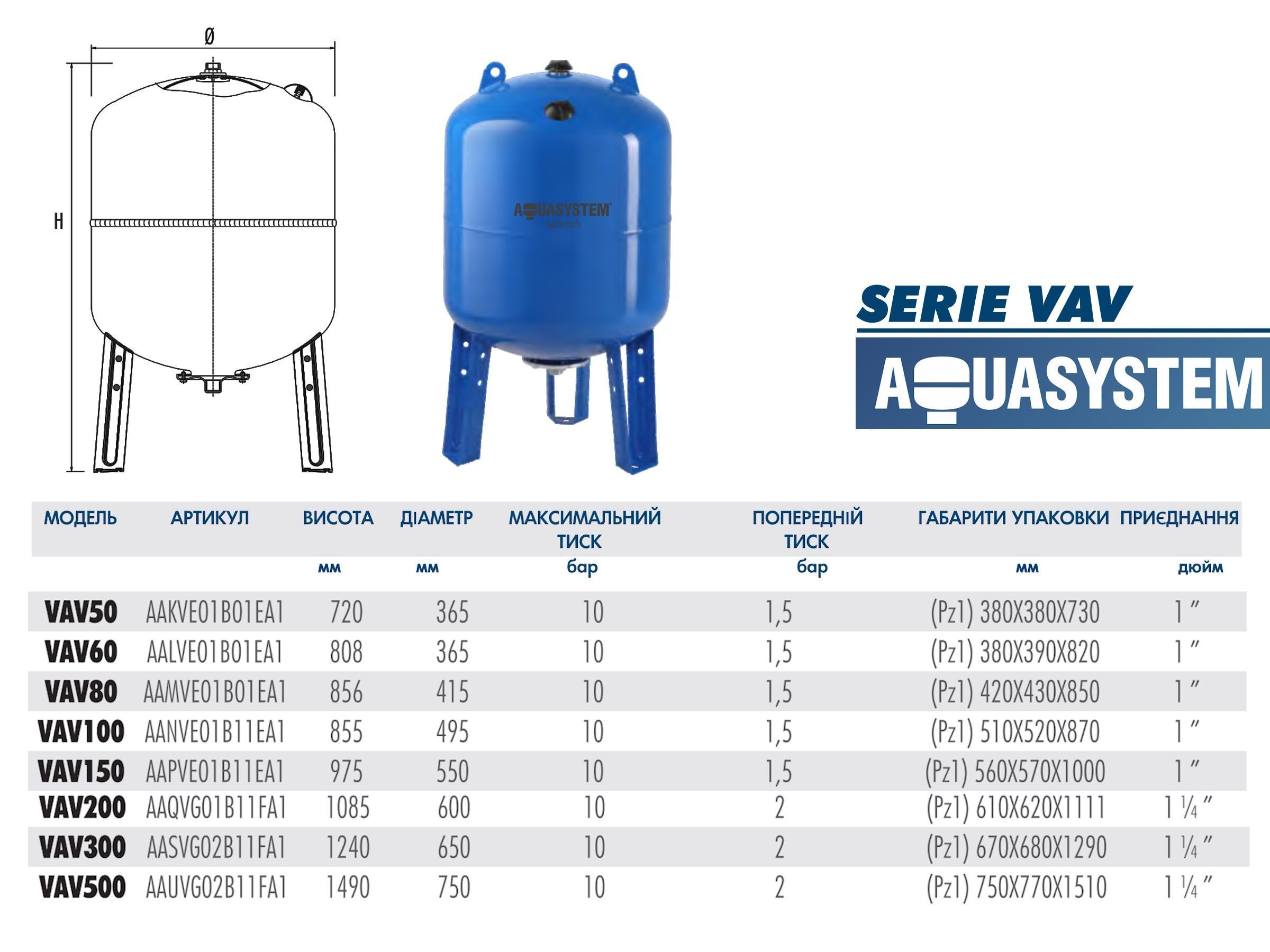

Технические характеристики гидроаккумулятора Aquasystem VAV 200
- Модель: VAV 200
- Производитель: Aquasystem (Италия)
- Объём: 200 л
- Присоединение: 1 1/4"
- Установка: вертикальная на ножках
- Номинальное давление воздуха: 0,15...0,2 МПа
- Максимальное давление: 10 бар
- Рабочая среда: вода
- Температура воды: -10...+100 °С
- Материал бака гидроаккумулятора: черная сталь
- Покраска бака: порошковая краска
- Фланец: 160 мм из оцинкованной стали
- Габариты: 1085х600х600 мм
- Материал мембраны: EPDM резина Sefa (Италия)
