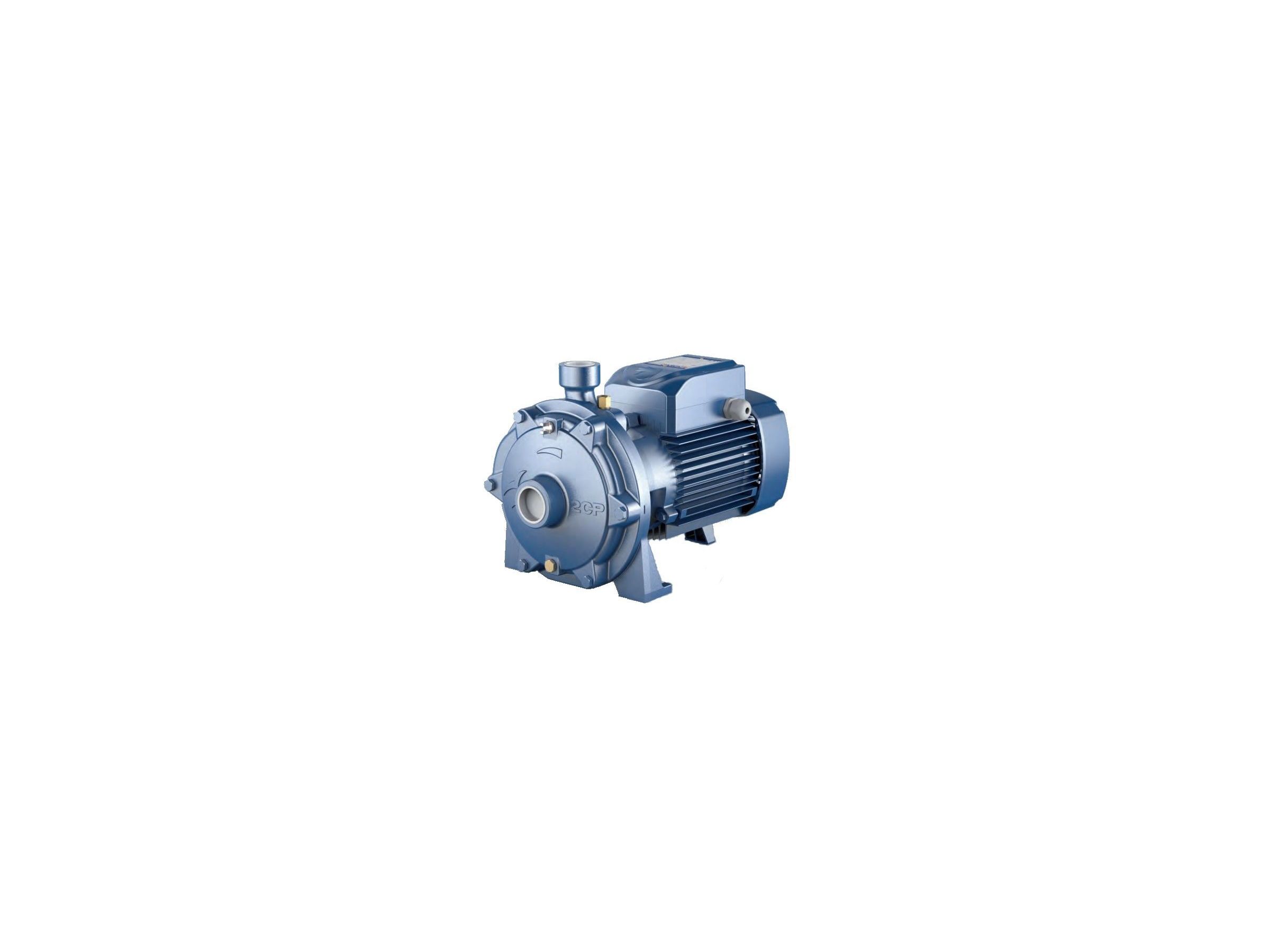

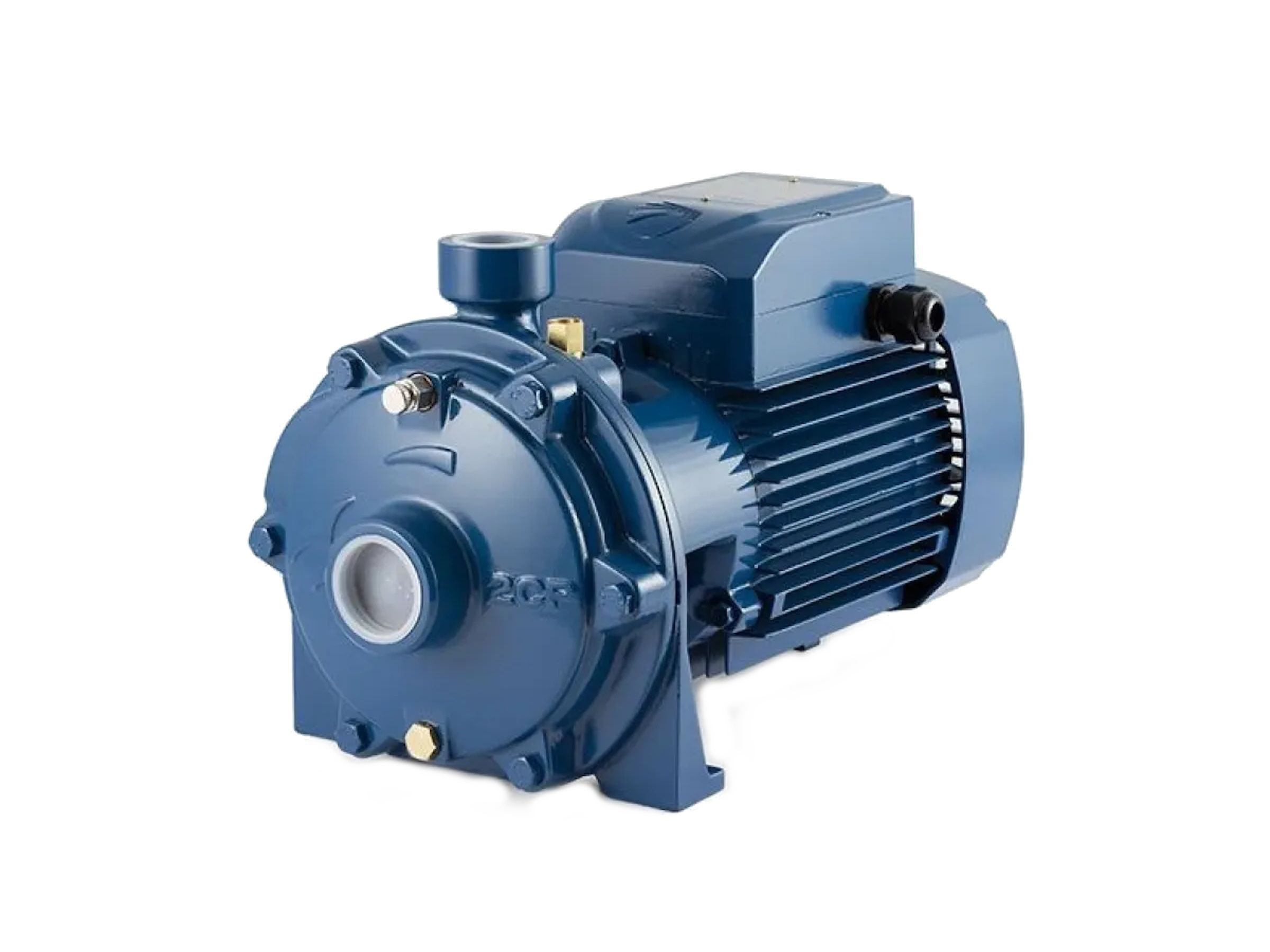

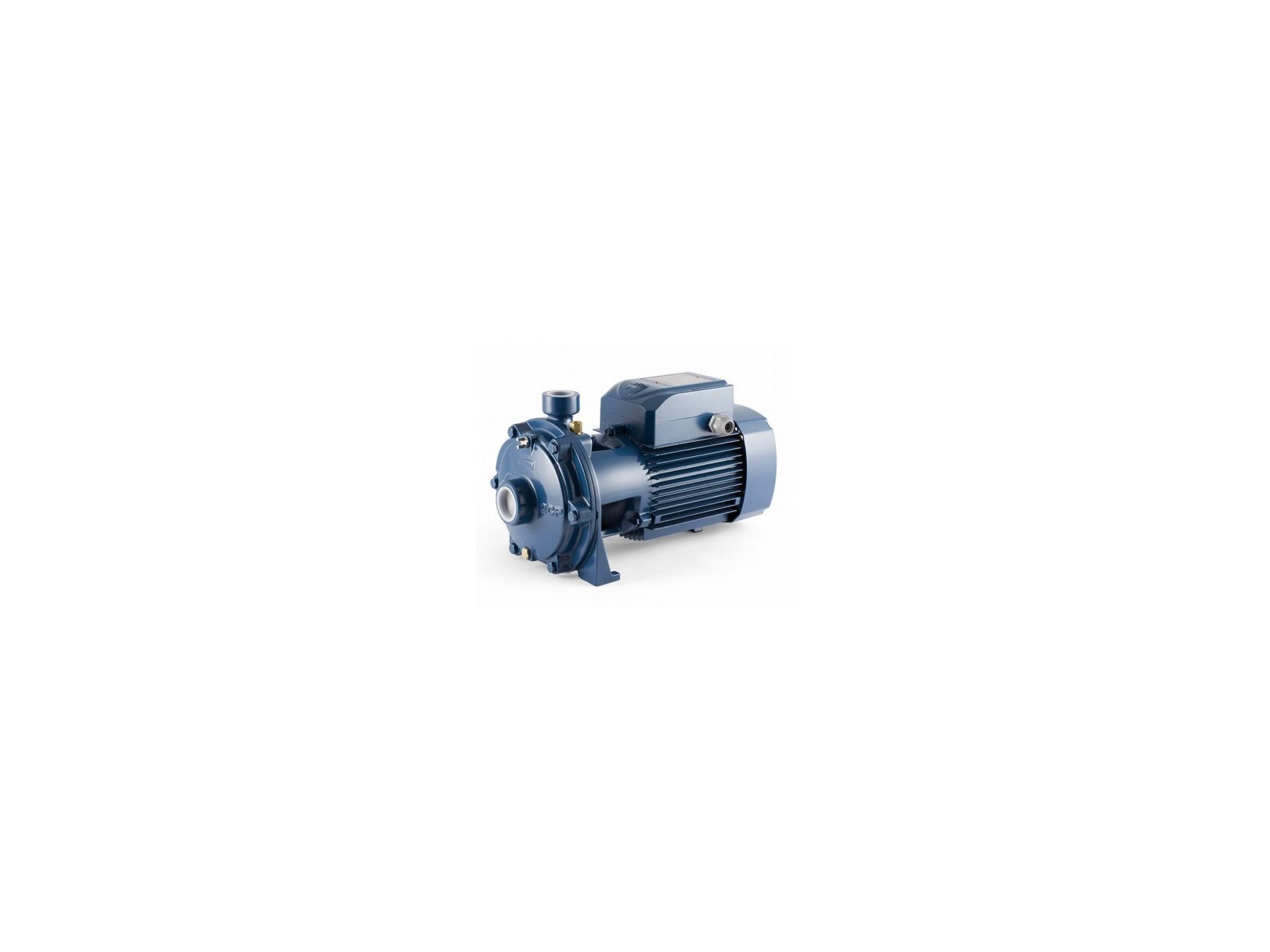

Центробежный электронасос Pedrollo 2CP 32/200С итальянского производства рекомендуется для перекачки чистой воды и жидкостей, не химически агрессивных к материалам насоса. Pedrollo 2CP 32/200С имеет два рабочих колеса, высокую производительность, эксплуатационные показатели, максимальные технические характеристики, выносливость, что делает его идеальным выбором для использования в промышленности, быту, аграрном, коммунальном секторе, в частности, для автоматической подачи воды совместно с мембранными баками и устройствами поддержания давления, для компенсации давления в сети водоснабжения, в системах. Насосы Pedrollo 2CP 32/200С способны работать в режиме продолжительных перегрузок. Монтаж насоса должен производиться в закрытых помещениях или в местах, защищенных от неблагоприятных погодных условий.
Применение Pedrollo 2CP 32/200С:
- Водоснабжение
- Напорные системы
- Бытовые нужды
- Противопожарные установки
- Промышленность
- Для повышения давления в системе
Технические характеристики Pedrollo 2CP 32/200С:
- Максимальное давление внутри корпуса насоса 10 бар (PN10)
- Манометрическая высота всасывания до 7 м
- Температура жидкости от -10 °C до +90 °C
- Окружающая температура от -10 °C до +40 °C
- Мощность: 3 кВт.
- Производительность: 15 м 3 /ч
- Максимальный напор: 70м
- Электронасосы оснащены высокоэффективными двигателями (IEC 60034-30-1) класс IE3.
- Напряжение: 230В – 12,8А 400В - 7,4А
- Класс защиты: IPX4
- Длительный режим работы электродвигателя (S1)
Конструкція Pedrollo 2CP 32/200С:
- Корпус насоса: чугун
- Контрфланцы: 1 1/2" x 1 1/4"-покупаются отдельно
- Рабочие колеса: латунь
- Ведущий вал: нержавеющая сталь.
- Механическое уплотнение: FN-20 Ø 20 мм Графит Керамика NBR
- Двигатель: двофазный 230/400 В – 50 Гц
- Вес: 38,9 кг
- Длина, высота, ширина: 464*304*266мм
РАБОЧИЕ ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
50 Гц n= 2900 об/мин HS= 0 м
| ТИП | МОЩНОСТЬ (P2) | Q | м³/ч | 0 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 5,4 | 6,0 | 6,6 | 7,5 | 8,4 | 9,6 | 10,8 | 12,0 | 15,0 |
| Трехфазный | кВт | л.с. | ▲ | л/мин | 0 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 125 | 140 | 160 | 180 | 200 | 250 |
| 2CP 32/200C | 3 | 4 | IE3 | H метры | 70 | 66,5 | 65,5 | 65 | 64 | 63 | 62 | 60,5 | 59 | 57 | 55 | 52 | 49,5 | 46,5 | 36 |
| 2CP 32/200B | 4 | 5,5 | 85 | 81 | 80 | 79 | 78 | 77 | 76 | 75 | 74 | 72 | 69 | 66 | 62 | 58 | 49 |
Q - Производительность H - Общий манометрический напор HS - Высота всасывания
Допустимое отклонение характеристик насосов соответствует классу 3B согласно EN ISO 9906.
▲ Класс эффективности трехфазного двигателя (IEC 60034-30)
КОНСТРУКЦИЯ:
Сравнение конструктивных характеристик электронасосов Pedrollo серии 2CP
| ПОЗ. | КОМПОНЕНТ | КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ |
| 1 | Корпус всасывающий | Чугун, всасывающий патрубок с резьбой согласно ISO 228/1 |
| 2 | Корпус напорный | Чугун, напорный патрубок с резьбой согласно ISO 228/1 |
| 3 | Рабочие колеса | Латунь |
| 4 | Вал двигателя | Нержавеющая сталь EN 10088-3 - 1.4104 |
| 5 | Механическое
уплотнение | Электронасос (тип) | Уплотнение (тип) | Вал (диаметр) | Неподвижное кольцо | Вращающееся кольцо | Эластомер |
| 2CP 25/14 | FN-18 | Ø 18 мм | Графит | Керамика | NBR |
| 2CP 25/16 |
| 2CP 32/200 | FN-20 | Ø 20 мм | Графит | Керамика | NBR |
| 2CP 32/210 | FN-24 | Ø 24 мм | Графит | Керамика | NBR |
| 2CP 40/180 |
| 2CP 40/200 | FN-32 NU | Ø 32 мм | Графит | Керамика | NBR |
| 6 | Подшипники | Электронасос | Тип |
| 2CP 25/14 | 6204 ZZ - C3/6204 ZZ - C3 |
| 2CP 25/16 |
| 2CP 32/200 | 6206 ZZ - C3/6206 ZZ - C3 |
| 2CP 32/210 | 6306 ZZ - C3/6206 ZZ - C3 |
| 2CP 40/180 |
| 2CP 40/200 | 6308 ZZ - C3/6308 ZZ - C3 |
| 7 | Электродвигатель
| 2CPm: | однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку. |
| 2CP: | 230/400 В - 50 Гц до 4 кВт |
| 400/690 В - 50 Гц от 5,5 до 11 кВт |
| Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE2 до P2=1,1 кВт и IE3 от P2=1,5 кВт (IEC 60034-30) |
| – Изоляция: класс F |
| – Степень защиты: IP X4 |
 |
ГАБАРИТЫ И ВЕС:
 |
| ТИП | ПАТРУБКИ | РАЗМЕРЫ, мм | кг |
| Однофазный | Трехфазный | DN1 | DN2 | a | f | h | h1 | h2 | n | n1 | w | s | 1~ | 3~ |
| 2CPm 25/14B | 2CP 25/14B | 1¼” | 1” | 82 | 404 | 223 | 93 | 130 | 200 | 162 | 17 | 10 | 19,3 | 18,8 |
| 2CPm 25/14A | 2CP 25/14A | 261 | 110 | 151 | 225 | 185 | 26 | 11 | 24,6 | 23,5 |
| 2CPm 25/16С | 2CP 25/16С | 223 | 93 | 130 | 200 | 162 | 17 | 10 | 19,3 | 18,6 |
| 2CPm 25/16B | 2CP 25/16B | 261 | 110 | 151 | 225 | 185 | 26 | 11 | 24,4 | 23,3 |
| - | 2CP 25/16A | - | 24,6 |
| - | 2CP 32/200C | 1½” | 1¼” | 95 | 464 | 304 | 132 | 172 | 266 | 206 | 19 | 14 | - | 38,0 |
| - | 2CP 32/200B | 1½” | 1¼” | 95 | 464 | 304 | 132 | 172 | 266 | 206 | 19 | 14 | - | 43,0 |
| - | 2CP 32/210B | 2” | 108 | 542 | 334 | 139 | 195 | 292 | 232 | 21 | - | 54,0 |
| - | 2CP 32/210A | - | 61.0 |
| - | 2CP 40/180C | 1½” | 496 | - | 49,0 |
| - | 2CP 40/180B | 542 | - | 54,0 |
| - | 2CP 40/180A | - | 60,0 |
| - | 2CP 40/200B | 110 | 566 | 355 | 160 | 298 | - | 90,0 |
| - | 2CP 40/200A | - | 91,0 |
ПОТРЕБЛЯЕМЫЙ ТОК
| ТИП | НАПРЯЖЕНИЕ |
| Трехфазный | 230 B | 400 B | 690 B | 240 B | 415 B | 720 B |
| 2CP 25/14B | 5,4 A | 3,1 A | 1,8 A | 5,2 A | 3,0 A | 1,7 A |
| 2CP 25/14A | 6,9 A | 4,0 A | 2,3 A | 6,6 A | 3,8 A | 2,2 A |
| 2CP 25/16C | 5,4 A | 3,1 A | 1,8 A | 5,2 A | 3,0 A | 1,7 A |
| 2CP 25/16B | 6,9 A | 4,0 A | 2,3 A | 6,6 A | 3,8 A | 2,2 A |
| 2CP 25/16A | 9,2 A | 5,3 A | 3,1 A | 8,8 A | 5,1 A | 2,9 A |
| 2CP 32/200C | 12,8 A | 7,4 A | 4,3 A | 12,3 A | 7,1 A | 4,1 A |
| 2CP 32/200B | 18,2 A | 10,5 A | 6,1 A | 17,7 A | 10,2 A | 5,9 A |
| 2CP 32/210B | 21,7 A | 12,5 A | 7,2 A | 19,9 A | 11,5 A | 6,7 A |
| 2CP 32/210A | 27,7 A | 16,0 A | 9,2 A | 26,0 A | 15,0 A | 8,7 A |
| 2CP 40/180C | 17,0 A | 9,8 A | 5,7 A | 16,5 A | 9,5 A | 5,5 A |
| 2CP 40/180B | 21,3 A | 12,3 A | 7,1 A | 20,8 A | 12,0 A | 6,9 A |
| 2CP 40/180A | 26,7 A | 15,4 A | 8,9 A | 26,0 A | 15,0 A | 8,7 A |
| 2CP 40/200B | - | 17,5 A | 10,1 A | - | 17,45 A | 10,0 A |
| 2CP 40/200A | - | 20,0 A | 11,6 A | - | 19,9 A | 11,5 A |
