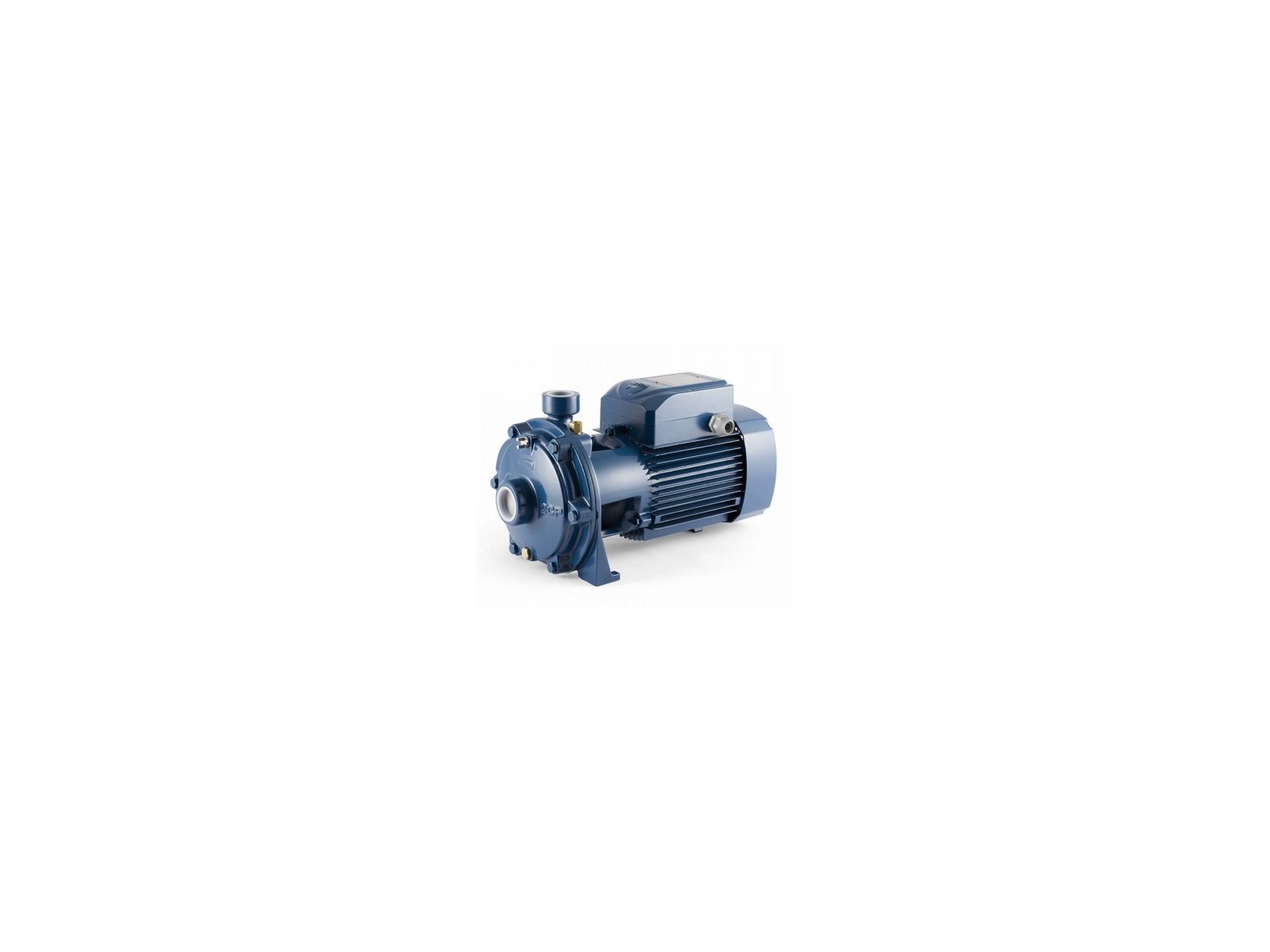

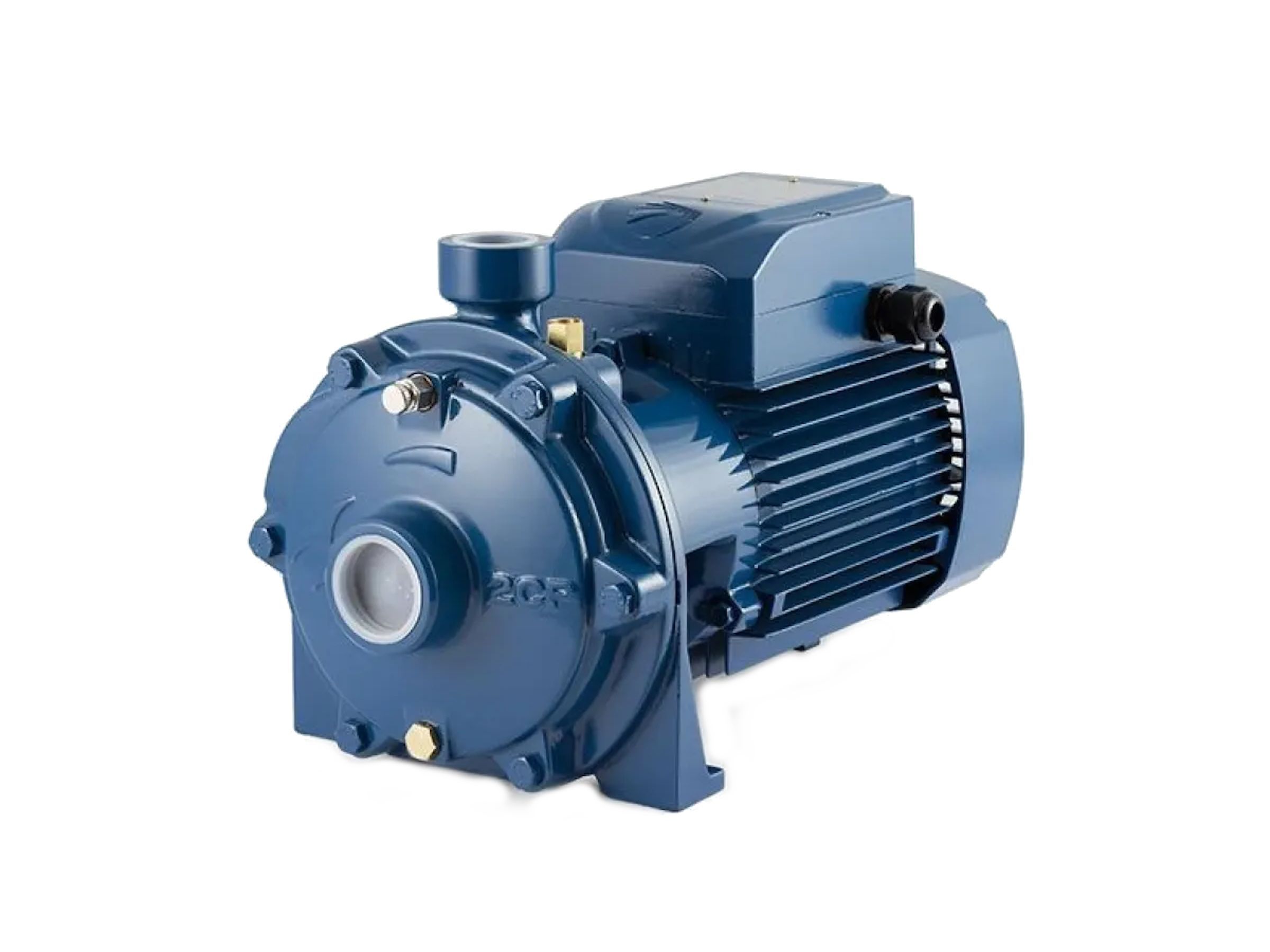

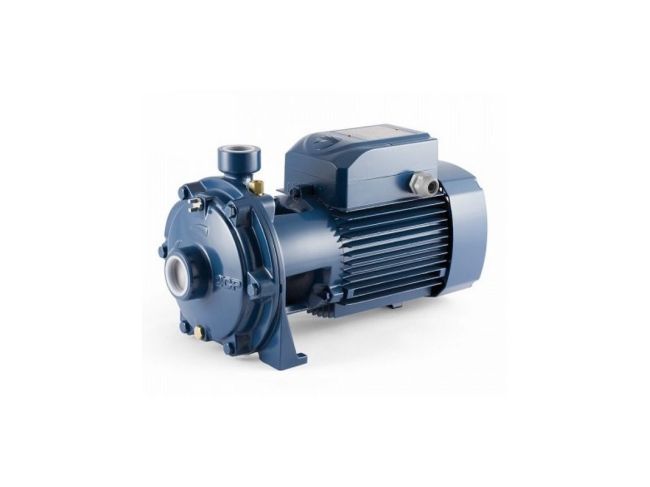

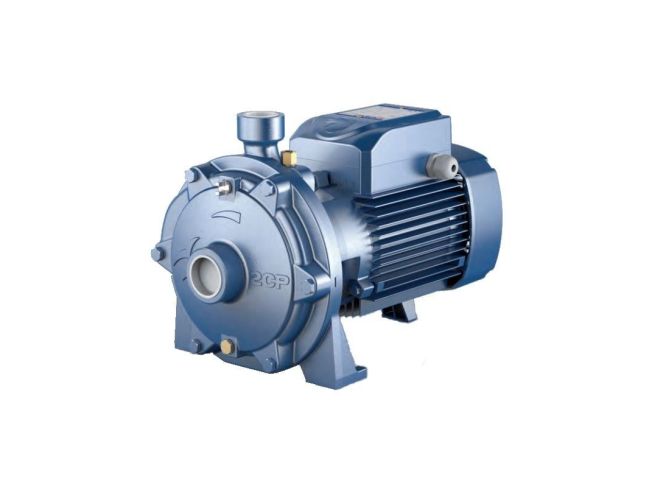

Электронасос Pedrollo 2CP 40/200B – центробежный насос итальянского производства с двумя рабочими колесами. Насосы серии 2CP отличает высокий уровень КПД.
Центробежные электронасосы Pedrollo серии 2CP предназначены для перекачивания чистой воды или химически неагрессивных жидкостей. Рекомендуются для применения как в бытовом и коммунальном секторах, так и в промышленности, в частности, для автоматизации подачи воды в комплекте с гидроаккумуляторами, компенсации давления в системе водоснабжения, использования в противопожарных системах. Насосы Pedrollo 2CP способны работать в режиме длительных перегрузок.Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от неблагоприятных погодных условий.
Центробежный насос Pedrollo 2CP 40/200B - это безупречное качество исполнения, официальная гарантия от производителя, простота обслуживания и эксплуатации, надежность, а также доступная цена оригинального оборудования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | УСЛОВИЯ ЭКСПЛУАТАЦИИ | РАБОЧИЕ ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ | КОНСТРУКЦИЯ | ГАБАРИТЫ И ВЕС | ПОТРЕБЛЯЕМЫЙ ТОК
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Макс. глубина всасывания: 7 м.
- Мин. температура жидкости: -10оС
- Макс. температура жидкости: +90оС
- Режим работы - S1 (непрерывный).
РАБОЧИЕ ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
50 Гц n= 2900 об/мин HS= 0 м
| ТИП | МОЩНОСТЬ (P2) | Q | м³/ч | 0 | 6,0 | 9 | 10,8 | 12,0 | 15,0 | 18,0 | 21,0 | 24,0 | 27,0 | ||
| Трехфазный | кВт | л.с. | ▲ | л/мин | 0 | 100 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | |
| 2CP 40/200B | 9,2 | 12,5 | IE3 | H метры | 97 | 94 | 92 | 90 | 88 | 85 | 80 | 74 | 68 | 61 | |
| 2CP 40/200A | 11 | 15 | 105 | 102 | 100 | 98 | 97 | 93 | 88 | 83 | 76 | 69 | |||
Q - Производительность H - Общий манометрический напор HS - Высота всасывания
Допустимое отклонение характеристик насосов соответствует классу 3B согласно EN ISO 9906.
▲ Класс эффективности трехфазного двигателя (IEC 60034-30)
КОНСТРУКЦИЯ:
Сравнение конструктивных характеристик электронасосов Pedrollo серии 2CP
| ПОЗ. | КОМПОНЕНТ | КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ | |||||
| 1 | Корпус всасывающий | Чугун, всасывающий патрубок с резьбой согласно ISO 228/1 | |||||
| 2 | Корпус напорный | Чугун, напорный патрубок с резьбой согласно ISO 228/1 | |||||
| 3 | Рабочие колеса | Латунь | |||||
| 4 | Вал двигателя | Нержавеющая сталь EN 10088-3 - 1.4104 | |||||
| 5 | Механическое уплотнение | Электронасос (тип) | Уплотнение (тип) | Вал (диаметр) | Неподвижное кольцо | Вращающееся кольцо | Эластомер |
| 2CP 25/14 | FN-18 | Ø 18 мм | Графит | Керамика | NBR | ||
| 2CP 25/16 | |||||||
| 2CP 32/200 | FN-20 | Ø 20 мм | Графит | Керамика | NBR | ||
| 2CP 32/210 | FN-24 | Ø 24 мм | Графит | Керамика | NBR | ||
| 2CP 40/180 | FN-24 | Ø 24 мм | Графит | Керамика | NBR | ||
| 2CP 40/200 | FN-32 NU | Ø 32 мм | Графит | Керамика | NBR | ||
| 6 | Подшипники | Электронасос | Тип | ||||
| 2CP 25/14 | 6204 ZZ - C3/6204 ZZ - C3 | ||||||
| 2CP 25/16 | |||||||
| 2CP 32/200 | 6206 ZZ - C3/6206 ZZ - C3 | ||||||
| 2CP 32/210 | 6306 ZZ - C3/6206 ZZ - C3 | ||||||
| 2CP 40/180 | 6306 ZZ - C3/6206 ZZ - C3 | ||||||
| 2CP 40/200 | 6308 ZZ - C3/6308 ZZ - C3 | ||||||
| 7 | Электродвигатель | 2CPm: | однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку. | ||||
| 2CP: | 230/400 В - 50 Гц до 4 кВт | ||||||
| 400/690 В - 50 Гц от 5,5 до 11 кВт | |||||||
| Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE2 до P2=1,1 кВт и IE3 от P2=1,5 кВт (IEC 60034-30) | |||||||
| – Изоляция: класс F | |||||||
| – Степень защиты: IP X4 | |||||||
 | |||||||
ГАБАРИТЫ И ВЕС:
ПОТРЕБЛЯЕМЫЙ ТОК
| ТИП | НАПРЯЖЕНИЕ | |||||
| Трехфазный | 230 B | 400 B | 690 B | 240 B | 415 B | 720 B |
| 2CP 25/14B | 5,4 A | 3,1 A | 1,8 A | 5,2 A | 3,0 A | 1,7 A |
| 2CP 25/14A | 6,9 A | 4,0 A | 2,3 A | 6,6 A | 3,8 A | 2,2 A |
| 2CP 25/16C | 5,4 A | 3,1 A | 1,8 A | 5,2 A | 3,0 A | 1,7 A |
| 2CP 25/16B | 6,9 A | 4,0 A | 2,3 A | 6,6 A | 3,8 A | 2,2 A |
| 2CP 25/16A | 9,2 A | 5,3 A | 3,1 A | 8,8 A | 5,1 A | 2,9 A |
| 2CP 32/200C | 12,8 A | 7,4 A | 4,3 A | 12,3 A | 7,1 A | 4,1 A |
| 2CP 32/200B | 18,2 A | 10,5 A | >6,1 A | 17,7 A | 10,2 A | 5,9 A |
| 2CP 32/210B | 21,7 A | 12,5 A | 7,2 A | 19,9 A | 11,5 A | 6,7 A |
| 2CP 32/210A | 27,7 A | 16,0 A | 9,2 A | 26,0 A | 15,0 A | 8,7 A |
| 2CP 40/180C | 17,0 A | 9,8 A | 5,7 A | 16,5 A | 9,5 A | 5,5 A |
| 2CP 40/180B | 21,3 A | 12,3 A | 7,1 A | 20,8 A | 12,0 A | 6,9 A |
| 2CP 40/180A | 26,7 A | 15,4 A | 8,9 A | 26,0 A | 15,0 A | 8,7 A |
| 2CP 40/200B | - | 17,5 A | 10,1 A | - | 17,45 A | 10,0 A |
| 2CP 40/200A | - | 20,0 A | 11,6 A | - | 19,9 A | 11,5 A |
