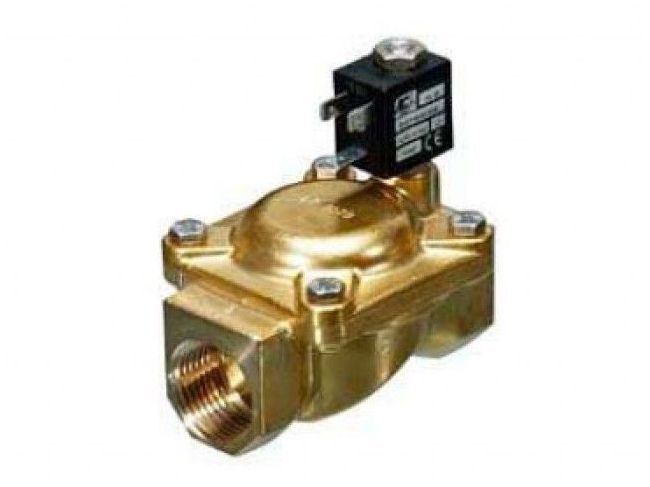

Электромагнитный клапан E107EE18 Ду20 (3/4")- является нормально закрытым клапаном непрямого действия (от компании известного итальянского производителя ACL). Нормально закрытый клапан E107EE18 - это клапан, движение жидкости (или другой среды) через который закрыто арматурным уплотнением до подачи электропитания на катушку. Т.е. при подаче электрического тока, проток жидкости открывается. Применяется клапан для управлениями потока воды, газа, пара или воздуха. Соленоидный клапан ACL E107EE18 является клапаном со вспомогательной мембраной. Вспомогательная мембрана обеспечивает более точную работу клапана. Тип клапана 107 - это 2-х линейный отсечной нормально закрытый клапан.
Свойства клапана E107EE18:
- Ручной перезапуск
- Корпус клапана с крышкой латунь
- Материал уплотнения NBR (акрил-нитрил-бутадиеновая резина)
- Kv 5,2 м3/ч
- Диаметр присоединения Ду15 (3/4")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15 бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения ЕРDМ (этилен-пропиленовый каучук)
- Температурный диапазон -10 до +140°С
Конструкция электромагнитного нормально закрытого клапана ACL E107EE18:
1 - фиксирующая катушку гайка; 2 - катушка; 3 - арматурная группа; 4 - арматурная трубка; 5 - мембранная группа; 6 - клапан регулировки скорости
Техническая характеристика электромагнитного клапана ACL E107EE18:
- Диаметр присоединения Ду20 (3/4")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения ЕРDМ (этилен-пропиленовый каучук)
- Температурный диапазон -10 до +140°С
- Длина 79 мм
- Масса 0,66 кг
- Максимальная вязкость 25 сСт (мм2/с)
- Допустимая температура внешней среды:
для катушки класса F -10°С … +55°С
для катушки класса Н -10°С … +80°С
