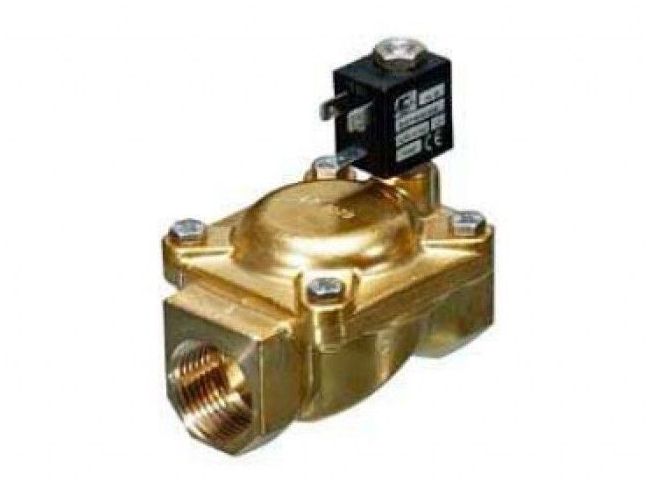

Электромагнитный клапан E107GE30 Ду32 (1 1/4")- является нормально закрытым клапаном непрямого действия (от компании известного итальянского производителя ACL). Нормально закрытый клапан E107GE30 - это клапан, движение жидкости (или другой среды) через который закрыто арматурным уплотнением до подачи электропитания на катушку. Т.е. при подаче электрического тока, проток жидкости открывается. Применяется клапан для управлениями потока воды, газа, пара или воздуха. Соленоидный клапан ACL E107GE30 является клапаном со вспомогательной мембраной. Вспомогательная мембрана обеспечивает более точную работу клапана. Тип клапана 107- это 2-х линейный отсечной нормально закрытый клапан.
Свойства клапана E107GE30:
- Ручной перезапуск
- Kv 15 м3/ч
- Диаметр присоединения Ду32 (1 1/4")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения ЕРDМ (этилен-пропиленовый каучук)
- Температурный диапазон -10 до +140°С
Конструкция электромагнитного нормально закрытого клапана ACL E107GE30:
1 - фиксирующая катушку гайка; 2 - катушка; 3 - арматурная группа; 4 - арматурная трубка; 5 - мембранная группа; 6 - клапан регулировки скорости
Техническая характеристика электромагнитного клапана ACL E107GE30:
- Диаметр присоединения Ду32 (1 1/4")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15 бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения ЕРDМ (этилен-пропиленовый каучук)
- Температурный диапазон -10 до +140°С
- Длина 144 мм
- Масса 3,2 кг
- Максимальная вязкость 25 сСт (мм2/с)
- Допустимая температура внешней среды:
для катушки класса F -10°С … +55°С
для катушки класса Н -10°С … +80°С
