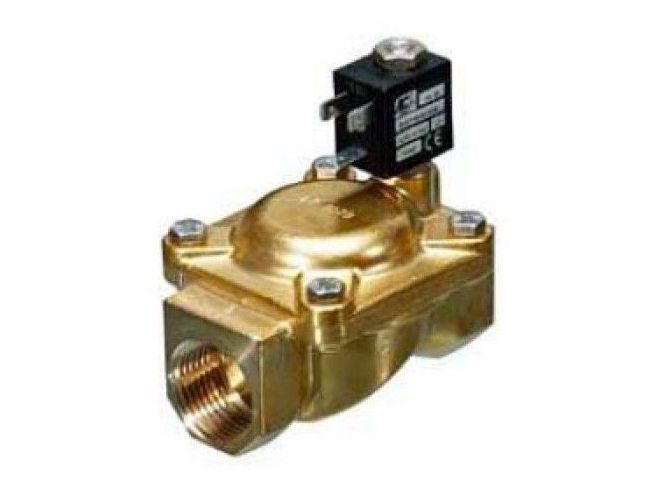

E107GE37 - это линейный электромагнитный клапан непрямого действия (от компании известного итальянского производителя ACL), для автоматического управления движением жидкости, воздуха или другой среды. Движение среды перекрывается арматурным уплотнением до подачи электропитания на катушку. Т.е. при подаче электрического тока, проток жидкости открывается. Применяется клапан для управлениями потока воды, газа, пара или воздуха. Соленоидный клапан ACL E107GE37 является клапаном со вспомогательной мембраной. Вспомогательная мембрана обеспечивает более точную работу клапана. Тип клапана 107- это 2-х линейный отсечной нормально закрытый клапан.
Свойства клапана E107GE37:
- Изоляция класса F
- Отклонения напряжения змінного струму +15% -10%
- Kv 18 м3/ч
- Диаметр присоединения Ду32 (1 1/4")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15 бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения ЕРDМ (этилен-пропиленовый каучук)
- Температурный диапазон -10 до +140°С
Техническая характеристика электромагнитного клапана ACL E107GE37:
- Диаметр присоединения Ду32 (1 1/4")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15 бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения ЕРDМ (этилен-пропиленовый каучук)
- Температурный диапазон -10 до +140°С
- Длина 144 мм
- Масса 3,2 кг
- Максимальная вязкость 25 сСт (мм2/с)
- Допустимая температура внешней среды:
для катушки класса F -10°С … +55м
для катушки класса Н -10°С … +80°С
Конструкция электромагнитного нормально закрытого клапана ACL E107GE30:
1 - фиксирующая катушку гайка; 2 - катушка; 3 - арматурная группа; 4 - арматурная трубка; 5 - мембранная группа; 6 - клапан регулировки скорости
