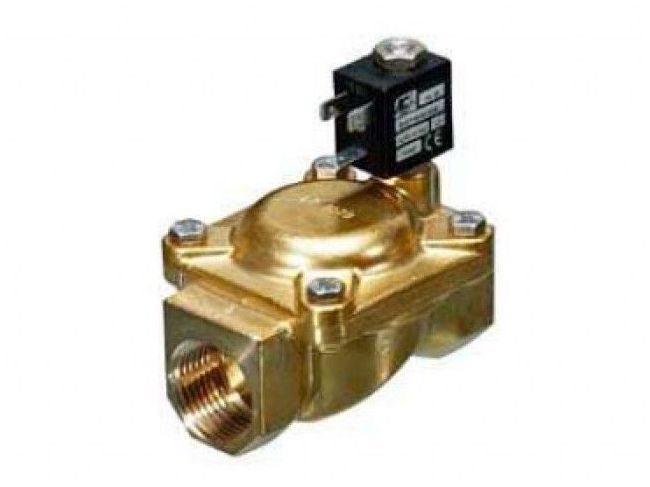

Электромагнитный клапан E107HE37 Ду40 (1 1/2")- является нормально закрытым клапаном непрямого действия.
E107HE37 - это линейный клапан (от компании известного итальянского производителя ACL), для автоматического управления движением жидкости, воздуха или другой среды. Движение среды перекрывается арматурным уплотнением до подачи электропитания на катушку. Т.е. при подаче электрического тока, проток жидкости открывается. Применяется клапан для управлениями потока воды, газа, пара или воздуха. Соленоидный клапан ACL E107HE37 является клапаном со вспомогательной мембраной. Вспомогательная мембрана обеспечивает более точную работу клапана. Тип клапана 107- это 2-х линейный отсечной нормально закрытый клапан.
Свойства клапана E107HE37:
- Изоляция класса F
- Отклонения напряжения переменного тока +15% -10%
- Kv 21 м3/ч
- Диаметр присоединения Ду40 (1 1/2")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15 бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения ЕРDМ (этилен-пропиленовый каучук)
- Температурный диапазон -10 до +140°С
Конструкция электромагнитного нормально закрытого клапана ACL E107HE37:
1 - фиксирующая катушку гайка; 2 - катушка; 3 - арматурная группа; 4 - арматурная трубка; 5 - мембранная группа; 6 - клапан регулировки скорости
Техническая характеристика электромагнитного клапана ACL E107HE37:
- Диаметр присоединения Ду40 (1 1/2")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15 бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения ЕРDМ (этилен-пропиленовый каучук)
- Температурный диапазон -10 до +140°С
- Длина 144 мм
- Масса 2,9 кг
- Максимальная вязкость 25 сСт (мм2/с)
- Допустимая температура внешней среды:
для катушки класса F -10°С … +55°С
для катушки класса Н -10°С … +80°С
