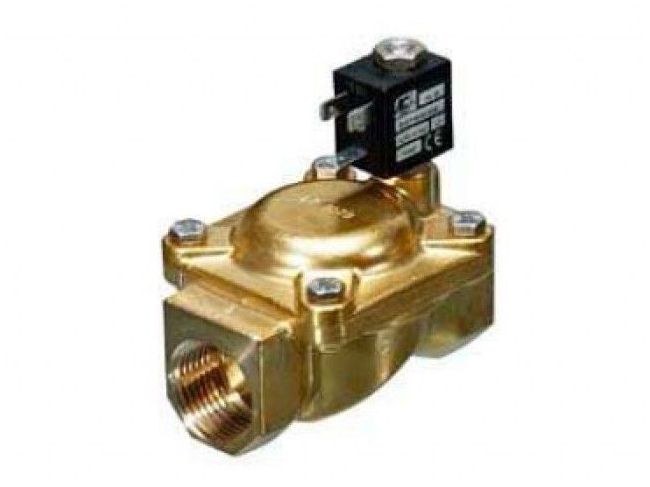

E207FB25 - это линейный отсечной клапан (от компании известного итальянского производителя ACL) с полуавтоматическим механизмом подъёма и вспомогательной мембраной, для автоматического управления движением жидкости, воздуха или другой среды. Движение среды перекрывается арматурным уплотнением до подачи электропитания на катушку. Т.е. при подаче электрического тока, проток жидкости открывается. Применяется клапан для управлениями потока воды, газа, пара или воздуха. Соленоидный клапан ACL E207FB25 является клапаном со вспомогательной мембраной. Вспомогательная мембрана обеспечивает более точную работу клапана.
Тип клапана 207- это 2-х линейный отсечной нормально закрытый клапан. Давление среды помогает держать запирающий шток в открытом состоянии. При обесточенной катушке поток не блокирован основным запирающим устройством, которое может быть диафрагменного или поршневого типа.
Свойства соленоидного клапана E207FB25:
- Изоляция класса F,
- Отклонения напряжения переменного тока +15% -10%,
- Kv (расход воздуха) 10,2 м3/ч
- Диаметр присоединения Ду 25 (1")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15 бар (15 кПа)
- Корпус клапана с крышкой латунь
- плунжер и сердечник нержавеющая сталь
- пружина нержавеющая сталь;
- материал уплотнения NBR (акрил-нитрил- бутадиеновая резина).
Конструкция электромагнитного нормально закрытого клапана ACL E108FE25:
1 - фиксирующая катушку гайка; 2 - катушка; 3 - арматурная группа; 4 - арматурная трубка; 5 - мембранная группа; 6 - клапан регулировки скорости
Техническая характеристика электромагнитного клапана ACL E207FB25:
- Диаметр присоединения Ду25 (1")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения NBR (акрил-нитрил-бутадиеновая резина)
- Температурный диапазон= -10 до +140 °С
- Длина 96 мм
- Масса 1,2 кг
- Максимальная вязкость 25 сСт (мм2/с)
- Допустимая температура внешней среды:
для катушки класса F -10 °С … +55 °С
для катушки класса Н -10 °С … +80 °С
