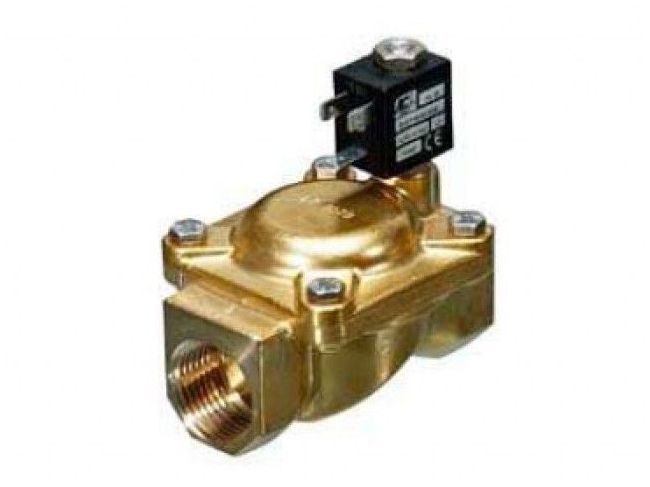

E207GE37 Ду32 (1 14")- является электромагнитным нормально открытым клапаном непрямого действия со вспомогательной мембраной (от компании известного итальянского производителя ACL). Соленоидный клапан E207GE37 - это клапан для управления движением жидкости (или другой среды). Применяется клапан для управлениями потока воды, газа, пара или воздуха.
Принцип работы электромагнитного клапана весьма прост: давление среды помогает держать запирающий шток в открытом состоянии, а при подаче тока на катушку движение среды перекрывается. Соленоидный клапан ACL E207GE37 является клапаном со вспомогательной мембраной, что обеспечивает более точную работу клапана. Тип клапана 207- это 2-х линейный отсечной нормально закрытый клапан.
Свойства клапана E207GE37:
- Расход воздуха Kv= 18 м3/ч
- Диаметр присоединения = Dn32 (1 14")
- Максимально допустимое давление = 25бар (2,5МПа)
- Минимальный перепад давления = 0,15бар (15кПа)
- Корпус клапана с крышкой = латунь
- Плунжер и сердечник = нержавеющая сталь
- Материал уплотнения = EPDM
- Температурный диапазон = -10 до +90 0С.
Конструкция электромагнитного нормально закрытого клапана ACL E207GE37:
1 - фиксирующая катушку гайка; 2 - катушка; 3 - арматурная группа; 4 - арматурная трубка; 5 - мембранная группа; 6 - клапан регулировки скорости
Техническая характеристика электромагнитного клапана ACL E207GE37 :
- Диаметр присоединения = Dn32 (1 14")
- Максимально допустимое давление = 25 бар (2,5МПа)
- Минимальный перепад давления = 0,15 бар (15кПа)
- Корпус клапана с крышкой = латунь
- Материал уплотнения = EPDM
- Температурный диапазон = -10 до +140 0С.
- Длина = 144 мм
- Масса = 3,2 кг
- Максимальная вязкость 25 сСт (мм2/с)
