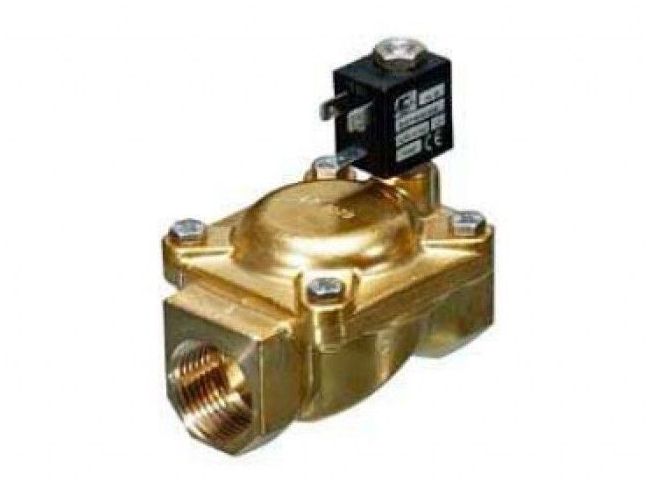

E207IB50 Ду50 (2")- является электромагнитным нормально открытым клапаном непрямого действия со вспомогательной мембраной (от компании известного итальянского производителя ACL). Соленоидный клапан E207IB50 - это клапан для управления движением жидкости (или другой среды). Применяется клапан для управлениями потока воды, газа, пара или воздуха. Принцип работы электромагнитного клапана весьма прост: давление среды помогает держать запирающий шток в открытом состоянии, а при подаче тока на катушку движение среды перекрывается. Соленоидный клапан ACL E207IB50 является клапаном со вспомогательной мембраной, что обеспечивает более точную работу клапана. Тип клапана 207- это 2-х линейный отсечной нормально закрытый клапан.
Свойства клапана E207IB50:
- Ручной перезапуск
- Расход воздуха Kv 36 м3/ч
- Диаметр присоединения Ду50 (2")
- Максимально допустимое давление 25 бар (2,5МПа)
- Минимальный перепад давления 0,15 бар (15кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения NBR (акрил-нитрил- бутадиеновая резина)
- Температурный диапазон -10 до +90 0С.
Конструкция электромагнитного нормально закрытого клапана ACL E207IB50:
1 - фиксирующая катушку гайка; 2 - катушка; 3 - арматурная группа; 4 - арматурная трубка; 5 - мембранная группа; 6 - клапан регулировки скорости
Техническая характеристика электромагнитного клапана ACL E207IB50:
- Диаметр присоединения Ду50 (2")
- Максимально допустимое давление 25 бар (2,5МПа)
- Минимальный перепад давления 0,15 бар (15кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения NBR (акрил-нитрил- бутадиеновая резина)
- Температурный диапазон -10 до +90°С
- Длина 152 мм
- Масса 4,5 кг
- Максимальная вязкость 25 сСт (мм2/с)
- Допустимая температура внешней среды:
для катушки класса F -10°С … +55°С
для катушки класса Н -10°С … +80°С
