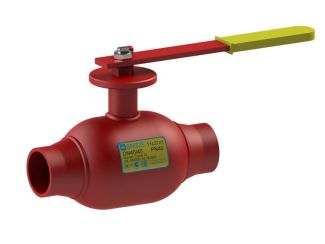

Кран шаровой BREEZE 11с37п Ду 80/80

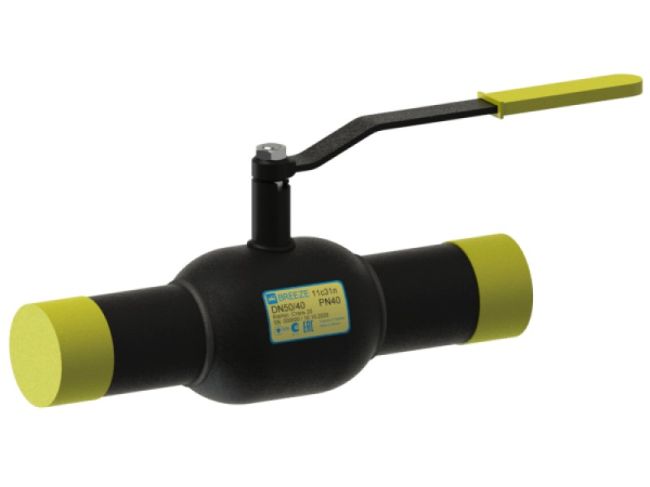

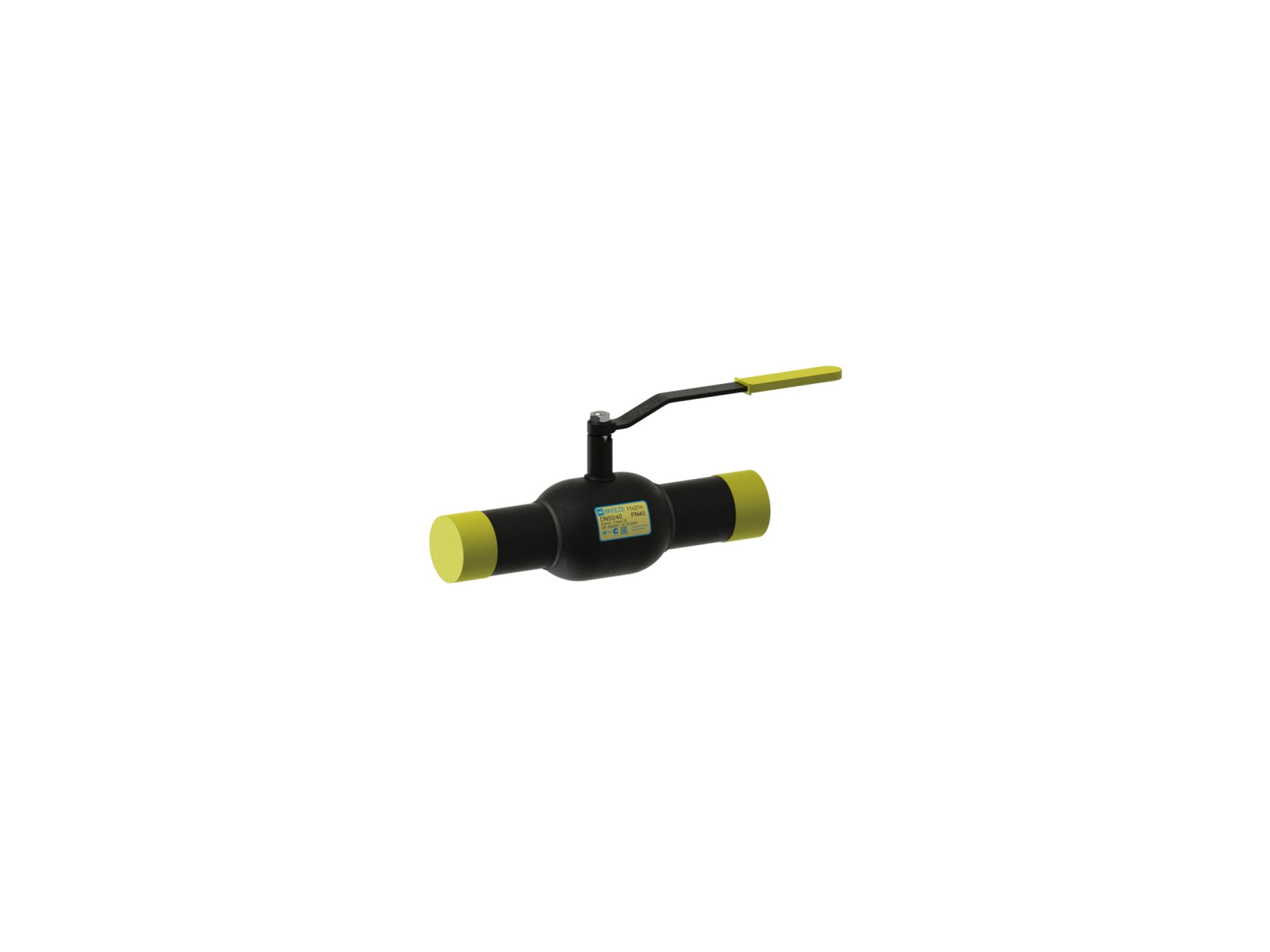

Кран шаровой 11с31п BREEZE™ – сварка/сварка, стандартный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, благодаря этому он не требует технического обслуживания и ремонта. Соединительные патрубки крана позволяют приварить его непосредственно к трубопроводу, тем самым уменьшить стоимость монтажных работ.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок | Сталь 20 ДСТУ 7809 |
4 | Корпус | Сталь 20 ДСТУ 7809 |
5 | Стакан | Сталь 3сп ДСТУ 4484 |
6 | Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
7 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
8 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
9 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
10 | Уплотнение штока | Фторопласт Ф4 ГОСТ 10007 |
11 | Уплотнительное кольцо штока | Фторсилоксан |
12 | Штифт | Сталь 45 ДСТУ 7809 |
13 | Рукоятка | Сталь 3сп ДСТУ 4484 |
14 | Гайка | ДСТУ ISO 8992 |
15 | Колпак для ручки | Полиэтилен |
16 | Полиэтиленовая заглушка | Полиэтилен |
Размеры
Артикул | DN | D | PN | L | H | A | Dp | Tp | W |
11.31.015-001 | 15 | 10 | 40 | 210 | 73 | 124 | 21.30 | 2.80 | 0.59 |
11.31.020-001 | 20 | 15 | 40 | 230 | 75 | 124 | 26.80 | 2.80 | 0.71 |
11.31.025-001 | 25 | 20 | 40 | 230 | 79 | 124 | 33.50 | 3.20 | 0.99 |
11.31.032-001 | 32 | 25 | 40 | 260 | 80 | 165 | 42.30 | 3.20 | 1.46 |
11.31.040-001 | 40 | 32 | 40 | 260 | 86 | 235 | 48.00 | 3.50 | 1.83 |
11.31.050-001 | 50 | 40 | 40 | 300 | 114 | 239 | 57.00 | 3.50 | 2.44 |
11.31.065-001 | 65 | 50 | 25 | 360 | 120 | 239 | 76.00 | 3.50 | 3.57 |
11.31.080-001 | 80 | 65 | 25 | 370 | 126 | 273 | 89.00 | 3.50 | 4.77 |
11.31.100-001 | 100 | 80 | 25 | 390 | 136 | 382 | 108.00 | 4.00 | 7.07 |
11.31.125-001 | 125 | 100 | 25 | 390 | 151 | 543 | 133.00 | 5.00 | 10.92 |
11.31.150-001 | 150 | 125 | 25 | 390 | 169 | 543 | 159.00 | 5.00 | 15.6 |
11.31.200-001 | 200 | 150 | 25 | 390 | 226 | 780 | 219.00 | 6.00 | 25.34 |
