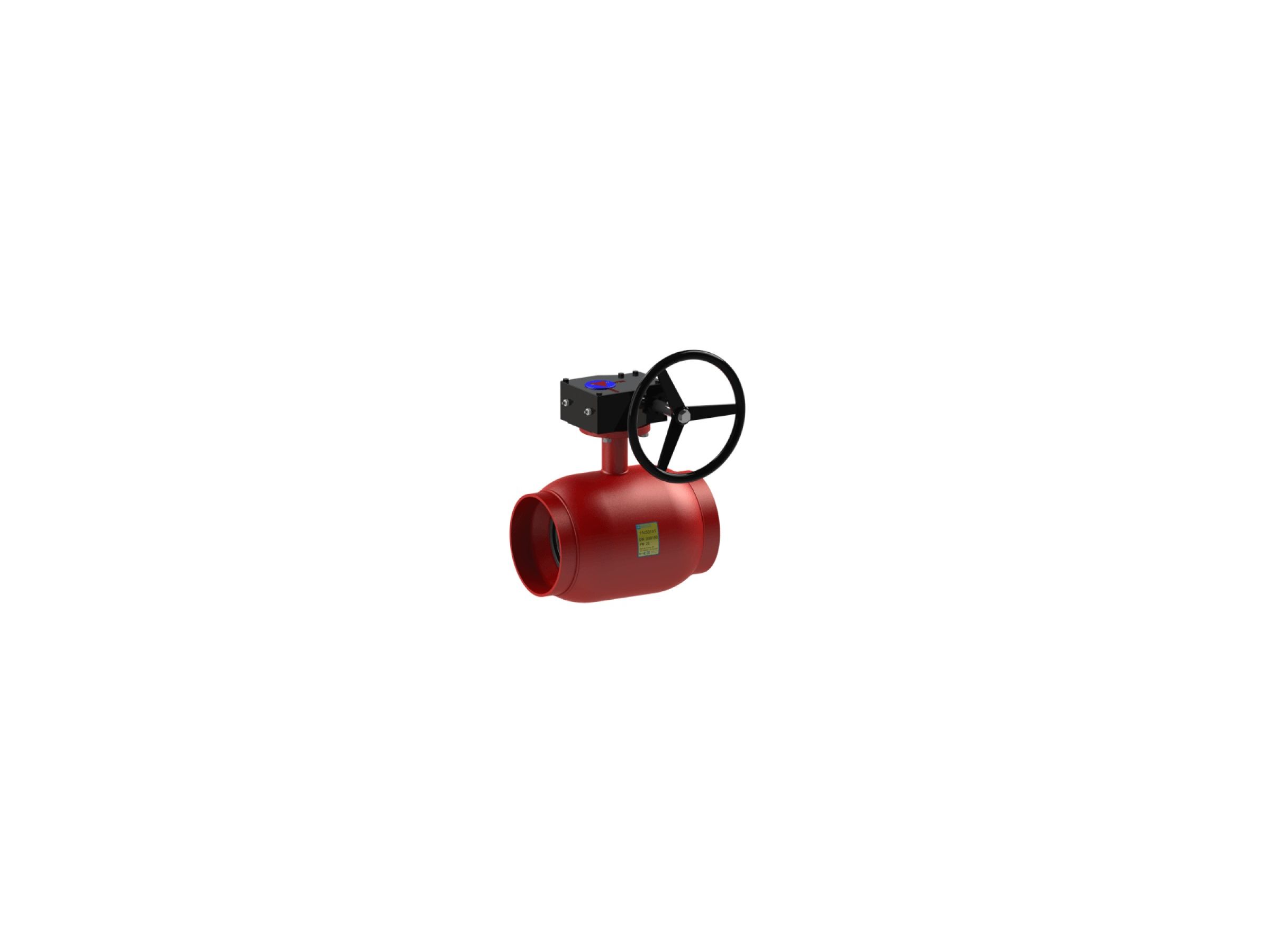

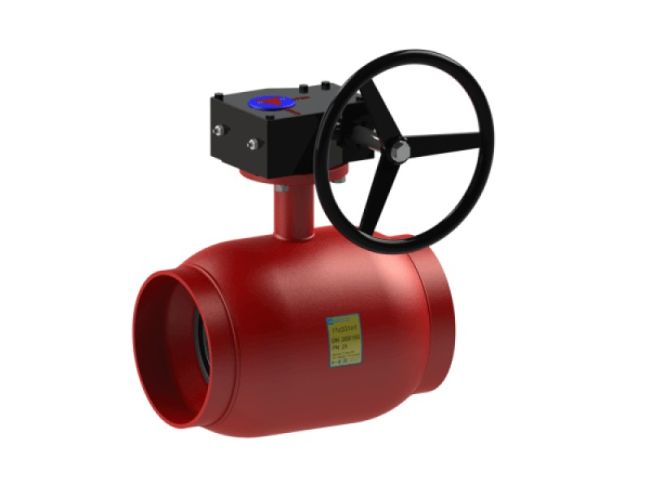

Кран шаровой BREEZE 11с331п1 Ду 200/150
Кран шаровой BREEZE 11с331п1 Ду 200/150

Кран шаровой BREEZE 11с331п1 Ду 200/150

BREEZE
6887
цена по запросу
Модель 11с331п1
Серия BREEZE Steam
Артикул 11.23.200-002
Тип соединения сварка/сварка
Тип прохода стандартнопроходной
Тип привода механический редуктор
Класс герметичности А
Рабочая температура -30….+200ºС
Давление PN16, PN25
Рабочая среда вода, пар, нефтепродукты, инертные газы… Подробнее…

Описание

Кран шаровой 11с331п1 BREEZE™  – сварка/сварка, стандартный проход, PN25, PN16 цельносварной с присоединительными патрубками под сварку, применяется на трубопроводах паровых и пароконденсирующих систем. Для уплотнения штока используется армированная сальниковая набивка, изготовленная из терморасширенного графита с ингибитором коррозии. Благодаря зажимной гайке возможно, при необходимости, «подтянуть» уплотнение на штоке или заменить его без демонтажа.

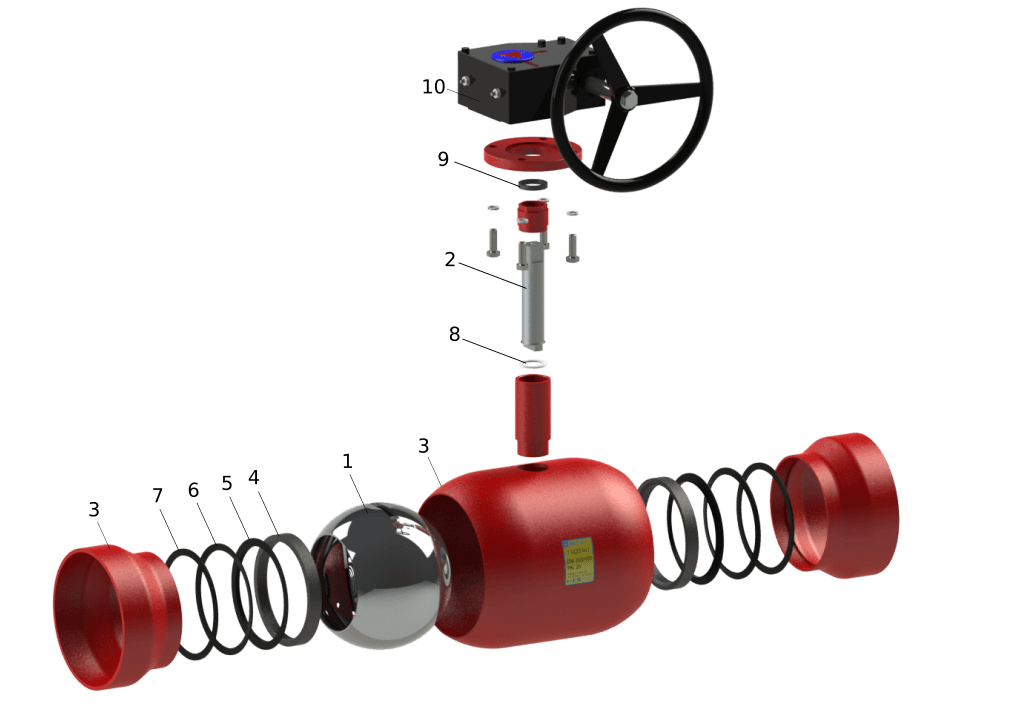

Конструкция и материалы

Кран шаровой BREEZE 11с331п1 Ду 200/150 1



Деталь

Материал

1

Пробка шаровая

Сталь 12Х17 ГОСТ 20072

2

Шток

Сталь 20Х13 ГОСТ 20072

3

Патрубок, корпус

Сталь 20 ДСТУ 7809

4

Уплотняющее кольцо шара

Фторопласт Ф4К20 ГОСТ 10007

5

Втулка закрепительная

Сталь 08Х13 ГОСТ 5632

6

Пружина тарельчатая

Сталь 65Г ДСТУ 8429:2015

7

Шайба опорная

Сталь 3 ДСТУ 4747

8

Уплотнение штока

Фторопласт Ф4 ГОСТ 10007

9

Уплотняющее кольцо штока

Сальниковая набивка Н4030 ТУ У 26.8-34743542-001:2001

10

Редуктор

ISO 5211

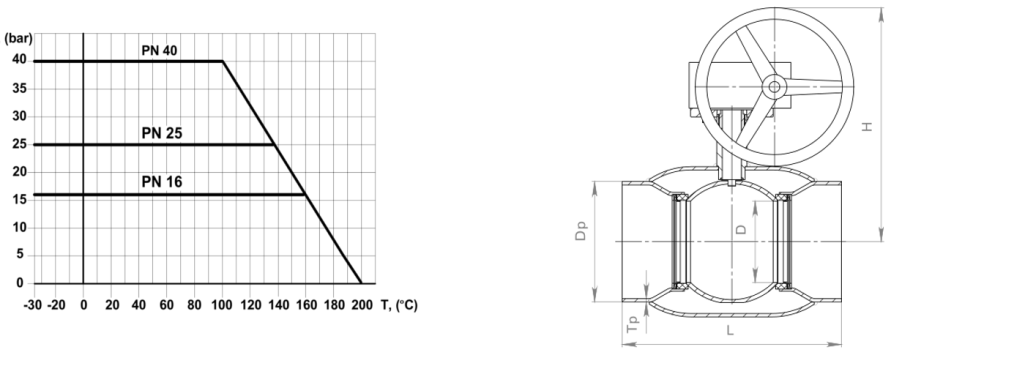

Размеры

Кран шаровой BREEZE 11с331п1 Ду 200/150 2

Артикул DN D PN L H Dp Tp m
11.23.150-003 150 125 25 390 418 159.00 5.00 29.6
11.23.200-003 200 150 25 390 434 219.00 6.00 37.3

Подробнее о товаре

DN
200/150
