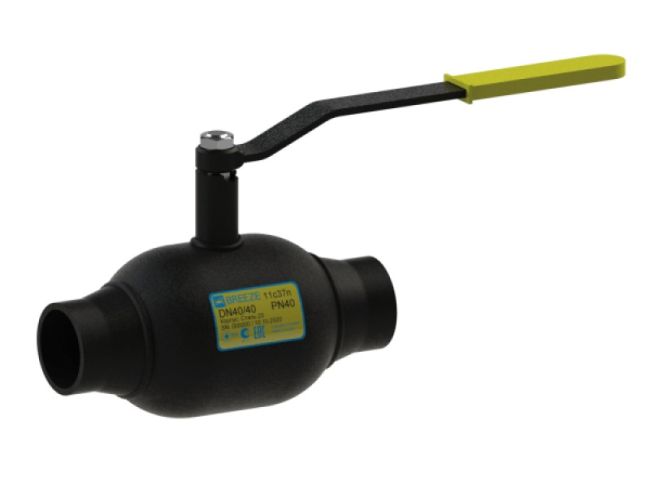

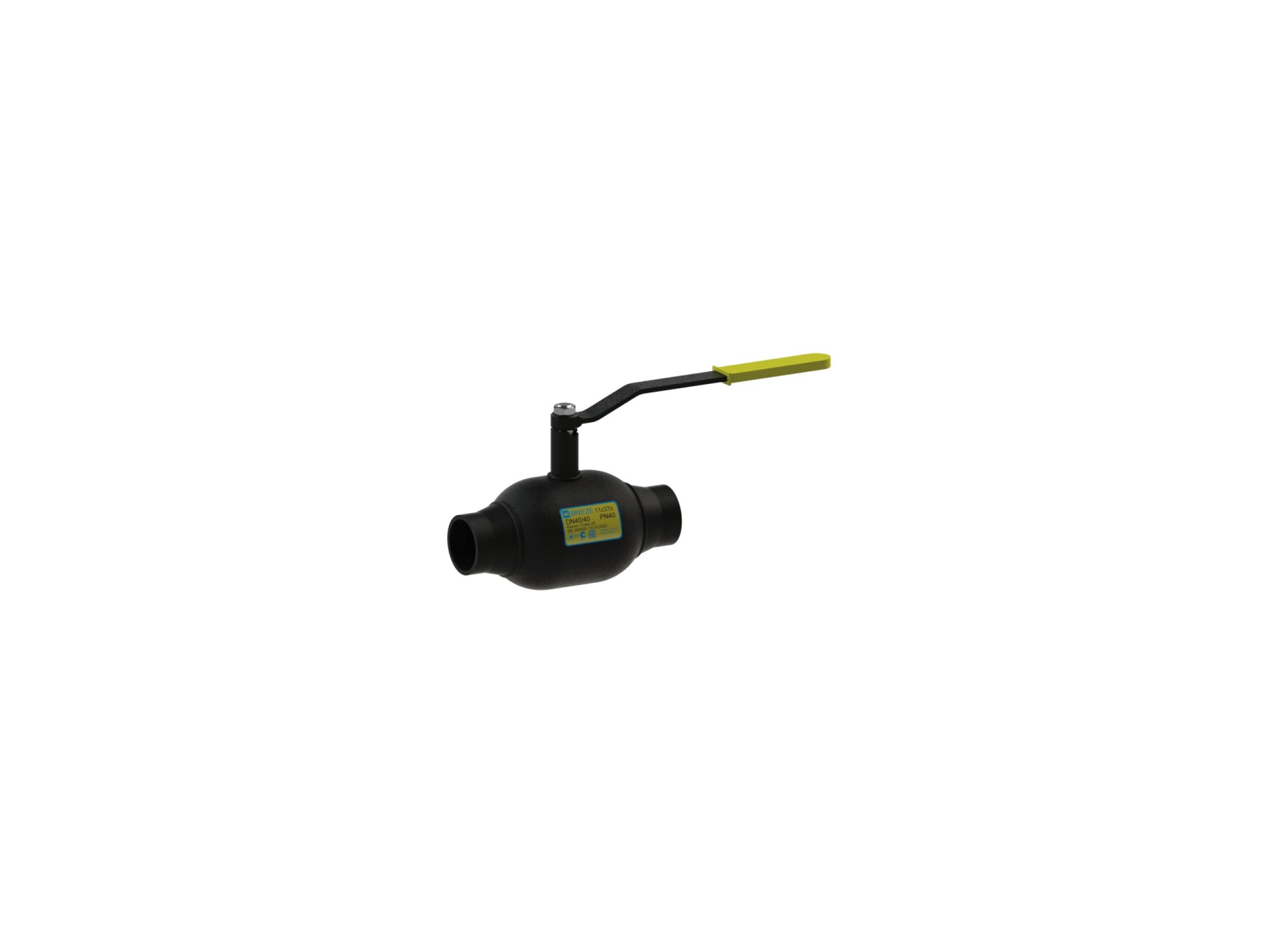

Кран шаровой BREEZE 11с37п Ду 125/125
Кран шаровой BREEZE 11с37п Ду 125/125

Кран шаровой BREEZE 11с37п Ду 125/125

BREEZE
6904
8 974 грн
Модель 11с37п
Серия BREEZE Europe
Артикул 11.37.015-001
Тип соединения сварка/сварка
Тип прохода полнопроходной
Тип привода ручной
Класс герметичности А
Рабочая температура -35….+180ºС
Давление PN16, PN25, PN40
Рабочая среда вода, природный газ, нефтепродукты, инертные газы… Подробнее…

Описание

Кран шаровой 11с37п BREEZE™ - сварка/сварка, полный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, имеет те же преимущества при монтаже, что и кран 11с31п, однако отличается от него меньшей строительной длиной и имеет полный проход во всех диаметрах.

Конструкция и материалы

Кран шаровой BREEZE 11с37п Ду 125/125 1

Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ГОСТ 14959
7 Шайба опорна Сталь 3 ДСТУ 4747
8 Ущільнення штоку Фторопласт Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Штифт Сталь 45Х ДСТУ 7806
11 Рукоятка Сталь 3 ДСТУ 4747
12 Гайка ГОСТ 2526

Размеры

Кран шаровой BREEZE 11с37п Ду 125/125 2

Артикул DN D PN L H A Dp Tp W
11.37.015-001 15 15 40 130 75 124 21.30 2.70 0.5
11.37.020-001 20 20 40 130 79 124 27.00 3.20 0.7
11.37.025-001 25 25 40 140 80 165 34.00 3.20 1.0
11.37.032-001 32 32 40 160 86 235 42.30 3.50 1.5
11.37.040-001 40 40 40 180 114 239 48.00 3.50 1.8
11.37.050-001 50 50 40 210 120 239 57.00 3.50 2.6
11.37.065-001 65 65 25 250 126 274 76.00 3.50 3.8
11.37.080-001 80 80 25 260 136 384 89.00 3.50 5.6
11.37.100-001 100 100 25 300 151 543 108.00 6.00 9.6
11.37.125-001 125 125 25 325 169 543 133.00 5.00 15.3
11.37.150-001 150 150 25 400 191 786 159.00 7.00 25.8
11.37.200-003 200 200 16 600 300 1110 219.00 7.00 59.4

Подробнее о товаре

DN
125/125
