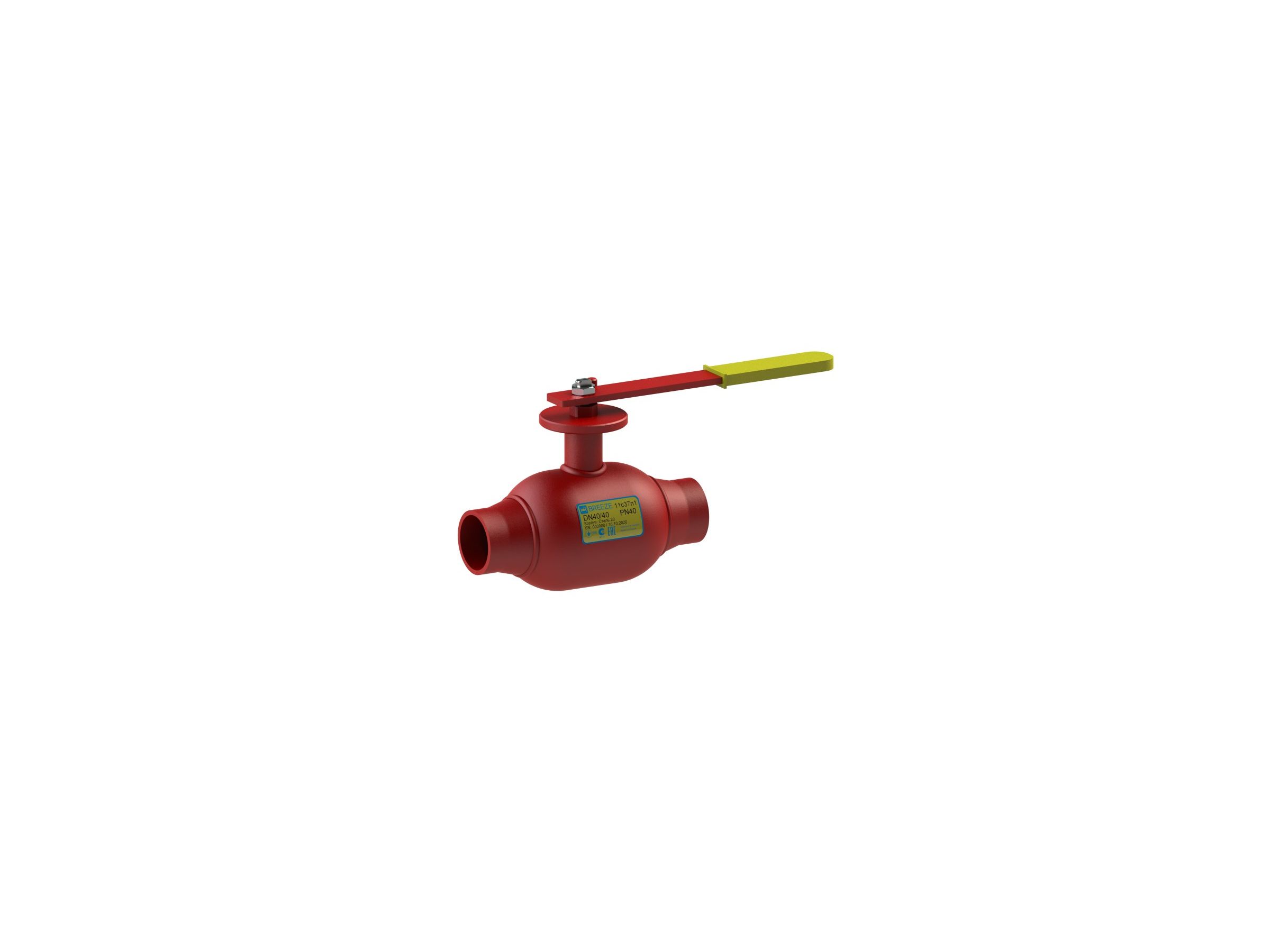

Кран шаровой BREEZE 11с37п1 Ду 25/25
Кран шаровой BREEZE 11с37п1 Ду 25/25

Кран шаровой BREEZE 11с37п1 Ду 25/25

BREEZE
6907
2 657 грн
Модель 11с37п1
Серия BREEZE Steam
Артикул 11.25.020-001
Тип соединения сварка/сварка
Тип прохода полнопроходной
Тип привода ручной
Класс герметичности А
Рабочая температура -30….+200ºС
Давление PN16, PN25, PN40
Рабочая среда вода, природный газ, нефтепродукты, инертные газы… Подробнее…

Описание

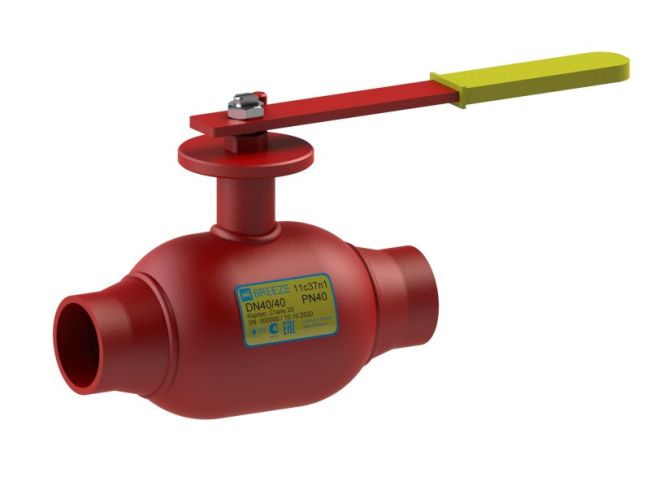

Кран шаровой 11с37п1 BREEZE™  – сварка/сварка, полный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, применяется на трубопроводах паровых и пароконденсирующих систем. Для уплотнения штока используется армированная сальниковая набивка, изготовленная из терморасширенного графита с ингибитором коррозии. Благодаря зажимной гайке возможно, при необходимости, «подтянуть» уплотнение на штоке или заменить его без демонтажа.

Конструкция и материалы

Кран шаровой BREEZE 11с37п1 Ду 25/25 1



Деталь

Материал

1 Пробка шаровая Сталь 12Х17 ГОСТ 20072
2 Шток, зажимная гайка Сталь 20Х13 ГОСТ 20072
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Уплотнительное кольцо шара Фторопласт-Ф4К20 ГОСТ 10007
5 Уплотнение штока Фторопласт-Ф4 ГОСТ 10007
6 Уплотнительное кольцо штока Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2011
7 Втулка закрепительная Сталь 08х13 ГОСТ 5632
8 Шайба опорная Сталь 3 ДСТУ 4747
9 Фланец Сталь 3сп ДСТУ 4484
10 Штифт Сталь 45Х ДСТУ 7806
11 Рукоятка Сталь 3 ДСТУ 4747
12 Пружина тарельчатая Сталь 65Г ДСТУ 8429:2015
13 Гайка ДСТУ ISO 8992

Размеры

Кран шаровой BREEZE 11с37п1 Ду 25/25 2

Артикул DN D PN L H A Dp Tp W
11.25.020-001 20 20 40 130 85 162 27.00 3.20 1.1
11.25.025-001 25 25 40 140 89 162 34.00 3.20 1.2
11.25.032-001 32 32 40 160 97 208 42.30 3.50 1.8
11.25.040-001 40 40 40 180 103 208 48.00 3.50 2.2
11.25.050-001 50 50 40 210 109 208 57.00 3.50 2.9
11.25.065-001 65 65 25 250 123 265 76.00 3.50 4.2
11.25.080-001 80 80 25 260 132 375 89.00 3.50 5.9
11.25.100-001 100 100 25 300 162 513 108.00 6.00 10.8
11.25.125-001 125 125 25 325 180 513 133.00 5.00 16.6
11.25.150-001 150 150 25 400 260 793 159.00 6.00 27.4
