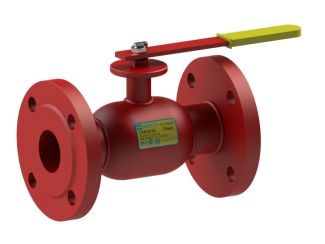

Кран шаровой BREEZE 11с32п1 Ду 50/40

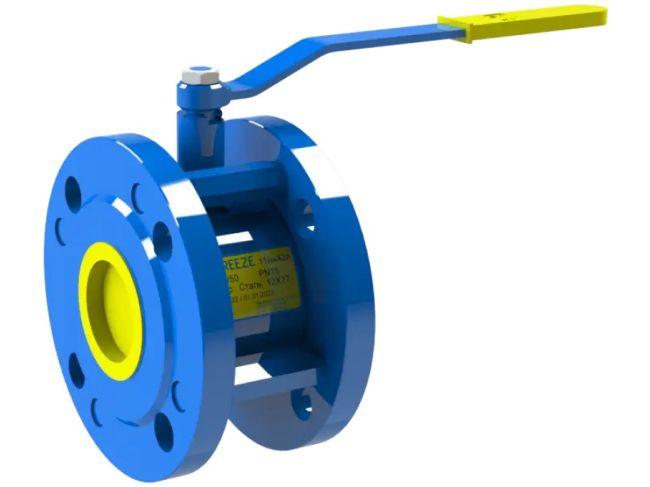

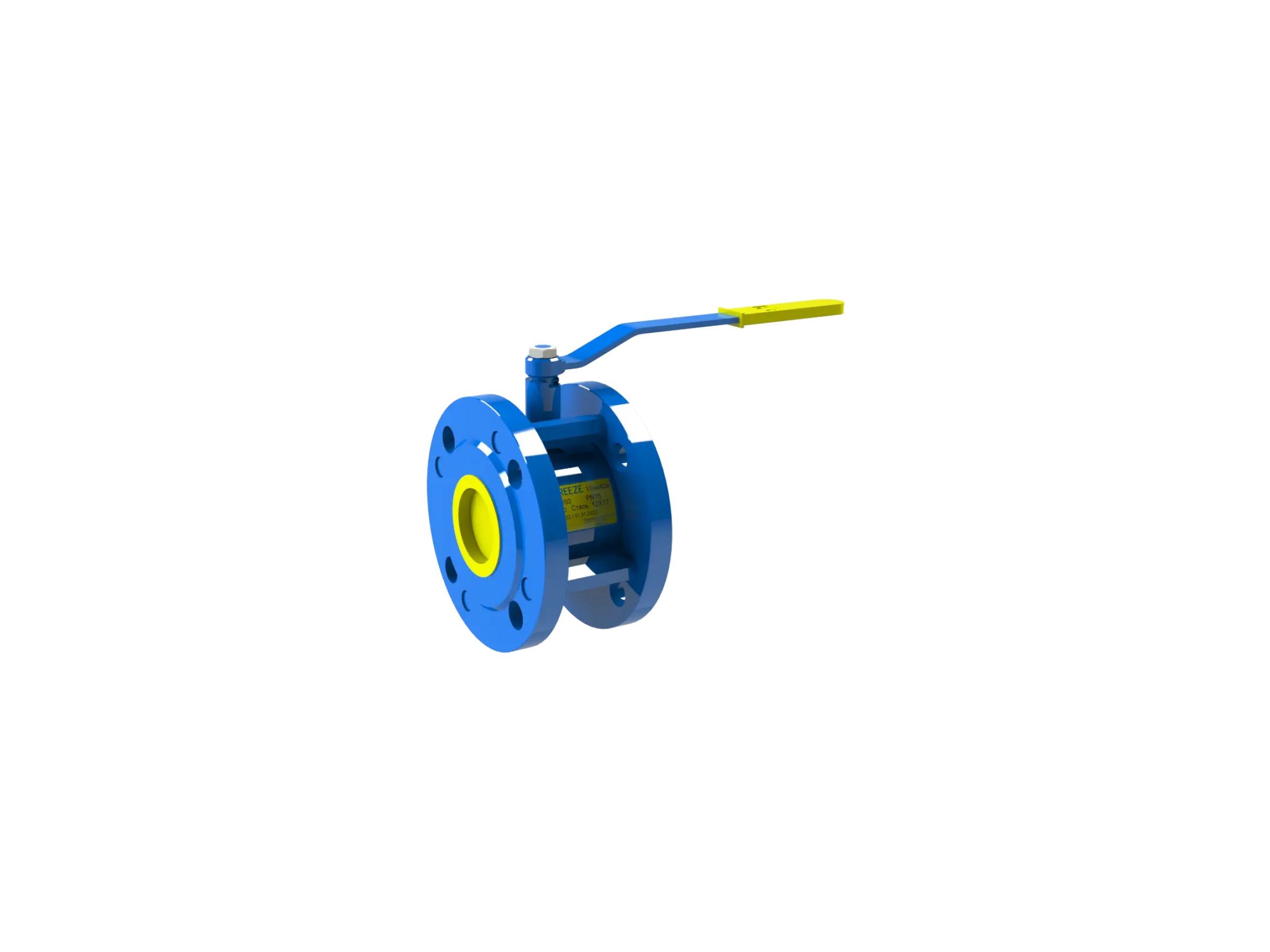

Кран шаровой 11нж42п BREEZE™ – фланец/фланец, полный проход, PN16. Существенным отличием от других кранов производства завода Олбризсервис является малая строительная длина и возможность ремонта данного крана. Благодаря данным параметрам краны 11нж42п являются идеальным решением для реновации жилищно-коммунального хозяйства, а также для использования в различных технологических установках, газораспределительных щитах, измерительных узлах и т.п.
Конструкция та материали
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток, бобышка | Сталь 20Х13 ГОСТ 5632 |
3 | Корпус | Сталь 12Х17 ГОСТ 5632 |
4 | Уплотнительное кольцо корпуса | Фторопласт Ф4К20 ГОСТ 10007 |
5 | Уплотнение штока | Фторопласт Ф4 ГОСТ 10007 |
6 | Уплотнительное кольцо штока | Фторсилоксан |
7 | Фланец | Сталь 20Х13 ГОСТ 5632 |
8 | Шпилька | Сталь 20Х13 ГОСТ 5632 |
9 | Уплотнительное кольцо шара | Фторопласт Ф4 ГОСТ 10007 |
10 | Штифт | Сталь 45 ДСТУ 7806 |
11 | Рукоятка | Сталь 3 ДСТУ 4747 |
12 | Гайка | ДСТУ ISO 8992 |
Размеры
Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
11.42.025-301 | 25 | 25 | 16 | 62 | 80 | 165 | 115 | 85 | 14 | 4 | 2.4 |
11.42.032-301 | 32 | 32 | 16 | 68 | 86 | 165 | 135 | 100 | 18 | 4 | 3.1 |
11.42.040-301 | 40 | 40 | 16 | 80 | 113 | 239 | 145 | 110 | 18 | 4 | 4.1 |
11.42.050-301 | 50 | 50 | 16 | 93 | 120 | 239 | 160 | 125 | 18 | 4 | 5.9 |
11.42.065-301 | 65 | 65 | 16 | 119 | 126 | 274 | 180 | 145 | 18 | 4 | 8.5 |
11.42.080-301 | 80 | 80 | 16 | 125 | 135 | 274 | 195 | 160 | 18 | 8 | 9.6 |
11.42.100-301 | 100 | 100 | 16 | 155 | 150 | 315 | 215 | 180 | 18 | 8 | 13.5 |
