Кран шаровой BREEZE 11с31п1 Ду 40/32

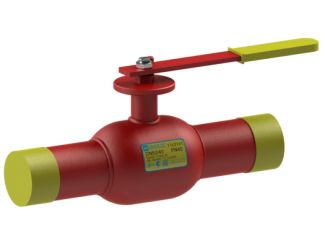

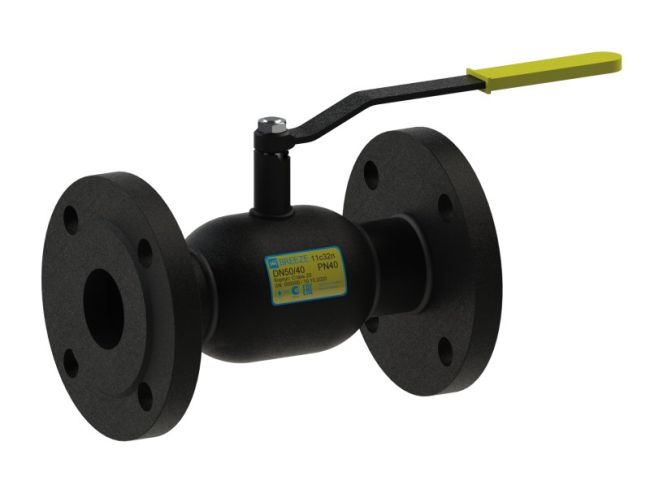

Кран шаровой 11с32п BREEZE™ – фланец/фланец, стандартный проход, PN40, PN25, PN16 является одной из базовых моделей в линейке цельносварных кранов. Он изготовлен с фланцами, размеры которых дают возможность устанавливать его на PN40, PN25, PN16, PN10 для DN15-50 и PN25 для DN 15-300.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
5 | Втулка крепильная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
7 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
8 | Уплотнение штока | Фторопласт-Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Фторсилоксан |
10 | Штифт | Сталь 45Х ГОСТ 4543 |
11 | Фланец | Сталь 3сп ДСТУ 4484 |
12 | Рукоятка | Сталь 3сп ДСТУ 4484 |
13 | Гайка | ДСТУ ISO 8992 |
Размеры
Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
11.32.015-001 | 15 | 10 | 40 | 130 | 73 | 124 | 95 | 65 | 14 | 4 | 1.7 |
11.32.020-001 | 20 | 15 | 40 | 150 | 89 | 130 | 105 | 75 | 14 | 4 | 2.3 |
11.32.025-001 | 25 | 20 | 40 | 160 | 94 | 130 | 115 | 85 | 14 | 4 | 3.2 |
11.32.032-001 | 32 | 25 | 40 | 180 | 80 | 165 | 135 | 100 | 18 | 4 | 4.3 |
11.32.040-001 | 40 | 32 | 40 | 200 | 86 | 235 | 145 | 110 | 18 | 4 | 5.4 |
11.32.050-001 | 50 | 40 | 40 | 230 | 114 | 239 | 160 | 125 | 18 | 4 | 7.2 |
11.32.065-001 | 65 | 50 | 25 | 270 | 120 | 239 | 180 | 145 | 18 | 8 | 9.4 |
11.32.080-001 | 80 | 65 | 25 | 280 | 126 | 273 | 195 | 160 | 18 | 8 | 11.4 |
11.32.100-001 | 100 | 80 | 25 | 300 | 136 | 382 | 230 | 190 | 22 | 8 | 17.3 |
11.32.125-001 | 125 | 100 | 25 | 350 | 172 | 543 | 270 | 220 | 26 | 8 | 25.9 |
11.32.150-001 | 150 | 125 | 25 | 350 | 190 | 543 | 300 | 250 | 26 | 8 | 33.3 |
11.32.200-001 | 200 | 150 | 25 | 400 | 226 | 780 | 360 | 310 | 26 | 12 | 50.0 |
