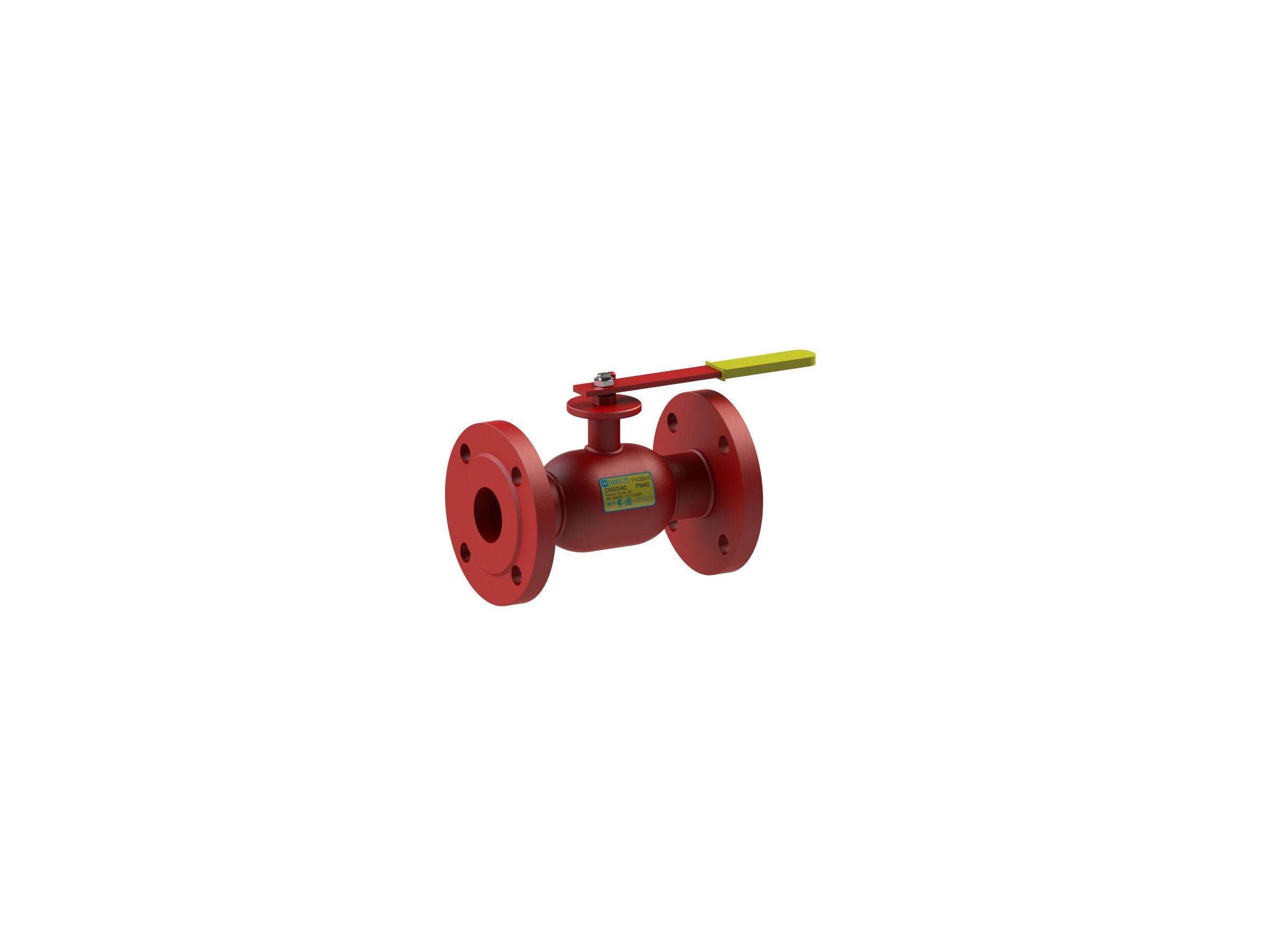

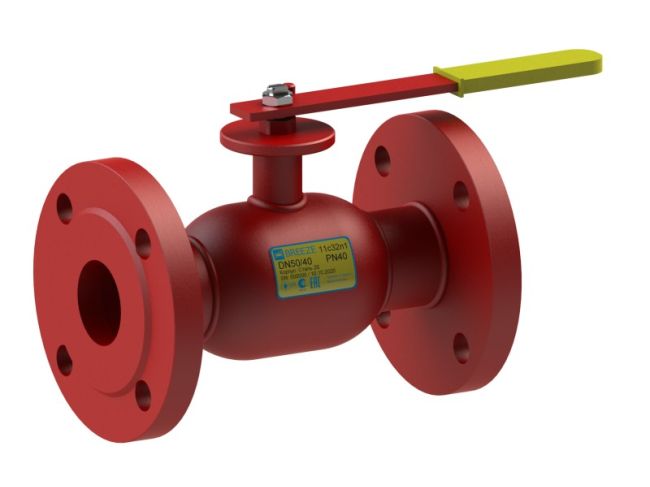

Кран шаровой 11с32п1 BREEZE™ – фланец/фланец, стандартный проход, PN40, PN25, PN16 цельносварной фланцевый, применяется на трубопроводах паровых и пароконденсирующих систем. Для уплотнения штока используется армированная сальниковая набивка, изготовленная из терморасширенного графита с ингибитором коррозии. Благодаря зажимной гайке возможно, при необходимости, «подтянуть» уплотнение на штоке или заменить его без демонтажа.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Уплотнение штока | Фторопласт-Ф4 ГОСТ 10007 |
6 | Уплотнительное кольцо штока | Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2011 |
7 | Втулка крепильная | Сталь 08х13 ГОСТ 5632 |
8 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
9 | Фланец | Сталь 3сп ДСТУ 4484 |
10 | Штифт | Сталь 45 ДСТУ 7809 |
11 | Рукоятка | Сталь 3сп ДСТУ 4484 |
12 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
13 | Зажимная гайка | ДСТУ ISO 8992 |
Размеры
Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
11.24.025-001 | 25 | 20 | 40 | 160 | 85 | 162 | 115 | 85 | 14 | 4 | 3.5 |
11.24.032-001 | 32 | 25 | 40 | 180 | 89 | 162 | 135 | 100 | 18 | 4 | 4.4 |
11.24.040-001 | 40 | 32 | 40 | 200 | 97 | 207 | 145 | 110 | 18 | 4 | 5.8 |
11.24.050-001 | 50 | 40 | 40 | 230 | 103 | 207 | 160 | 125 | 18 | 4 | 7.5 |
11.24.065-001 | 65 | 50 | 25 | 270 | 109 | 207 | 180 | 145 | 18 | 8 | 9.7 |
11.24.080-001 | 80 | 65 | 25 | 280 | 123 | 266 | 195 | 160 | 18 | 8 | 11.7 |
11.24.100-001 | 100 | 80 | 25 | 300 | 132 | 376 | 230 | 190 | 22 | 8 | 17.5 |
11.24.125-001 | 125 | 100 | 25 | 350 | 162 | 513 | 270 | 220 | 26 | 8 | 27.4 |
11.24.150-001 | 150 | 125 | 25 | 350 | 180 | 513 | 300 | 250 | 26 | 8 | 34.5 |
11.24.200-001 | 200 | 150 | 25 | 400 | 261 | 793 | 360 | 310 | 26 | 12 | 52.3 |
