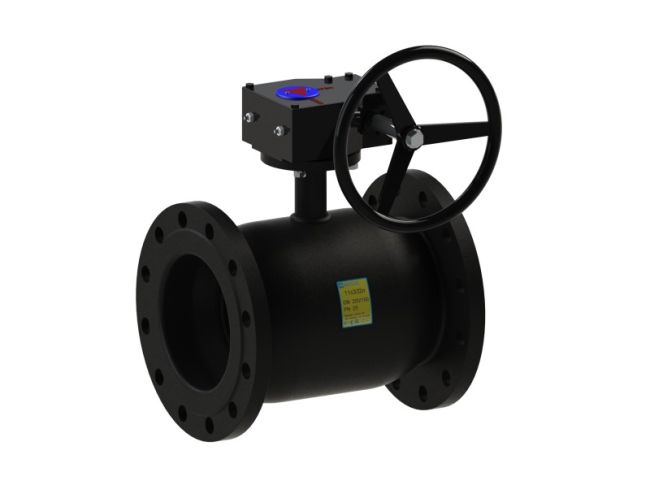

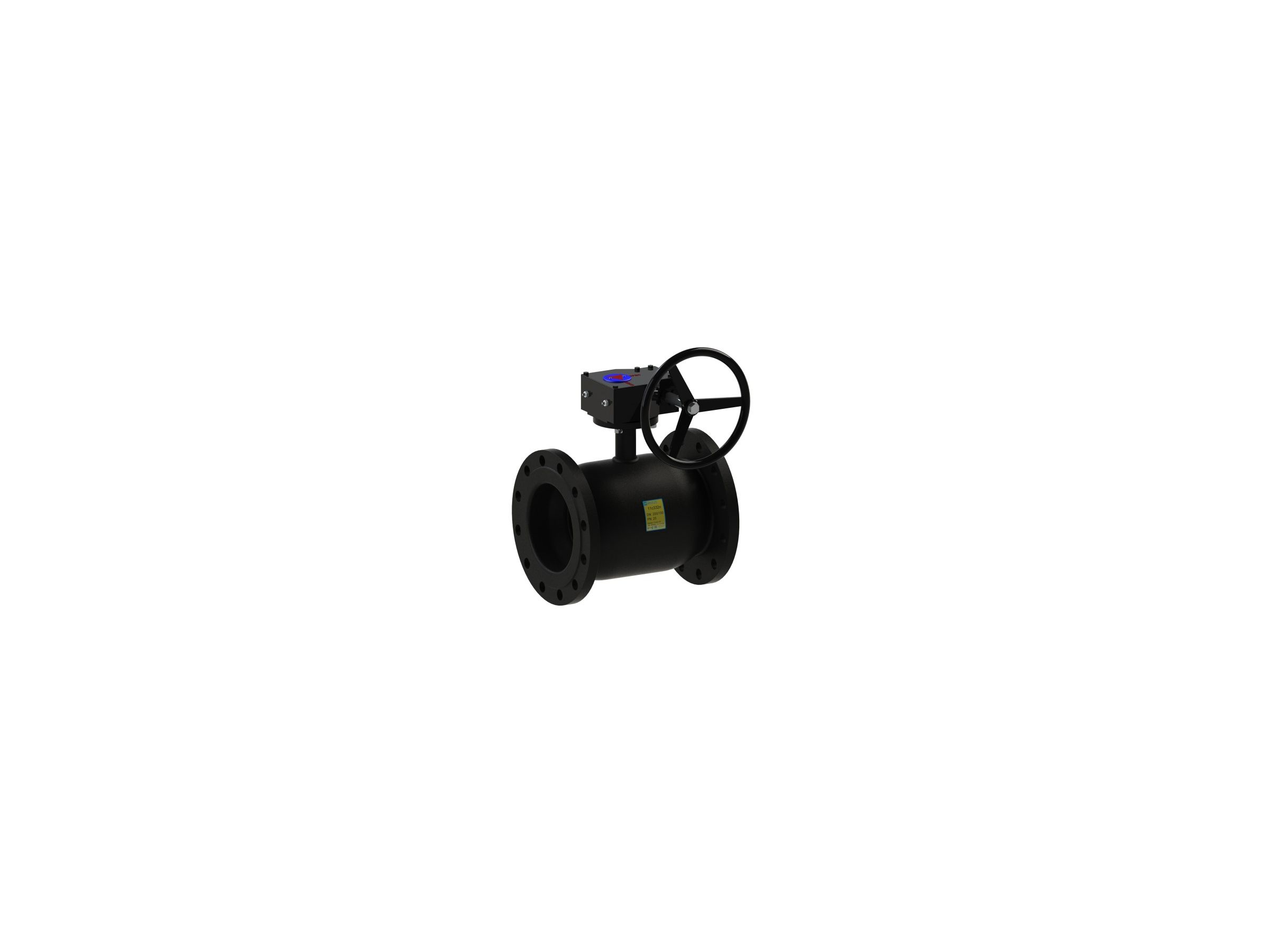

Кран шаровой BREEZE 11с332п Ду 100/80

Name: Кран шаровой BREEZE 11с332п Ду 100/80
Brand: BREEZE
SKU: 6990
Availability: InStock

Производитель/Бренд: BREEZE

Код 6990

цена по запросу

Модель	11с332п
Серия	BREEZE Europe
Артикул	11.32.125-003
Тип соединения	фланец/фланец
Тип прохода	стандартнопроходной
Тип привода	механический редуктор
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN25
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

Описание

Кран шаровой 11с332п BREEZE™ – фланец/фланец, стандартный проход, PN25 является одной из базовых моделей в линейке цельносварных кранов. Он изготовлен с фланцами, размеры которых позволяют устанавливать его на PN40, PN25, PN16, PN10 для DN15-50 и PN25 для DN 15-300.

Конструкция и материалы

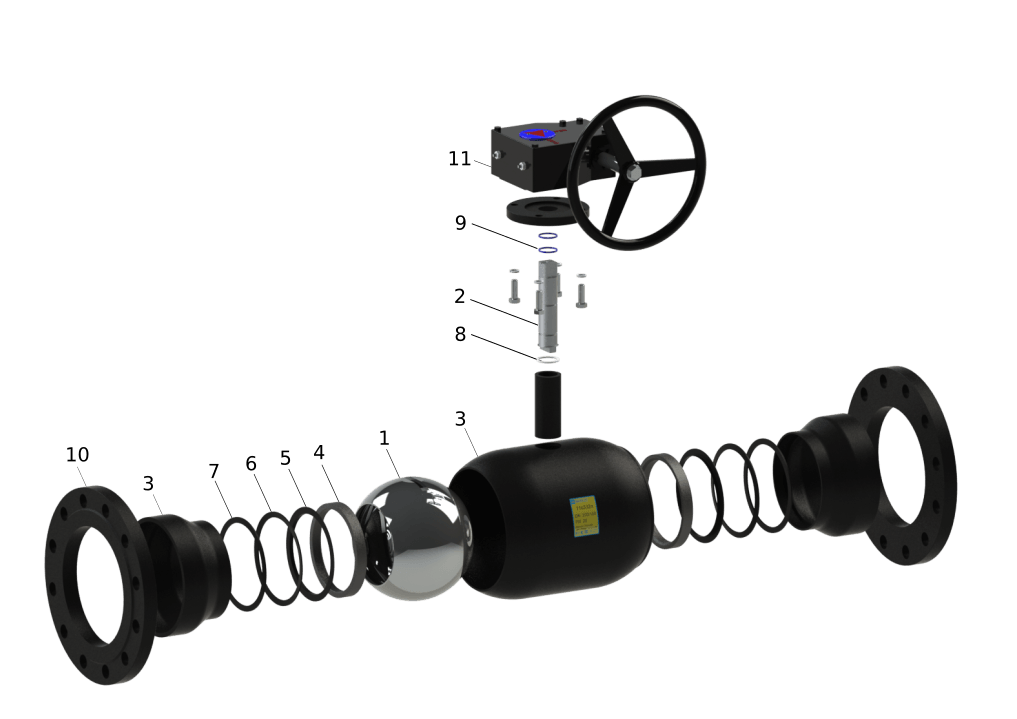

Кран шаровой BREEZE 11с332п Ду 100/80 1

№	Деталь	Матеріал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток, гайка	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба упорная, бобишка	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2001
10	Фланец	Сталь 3сп ДСТУ 4484
11	Редуктор	ISO 5211

Размеры

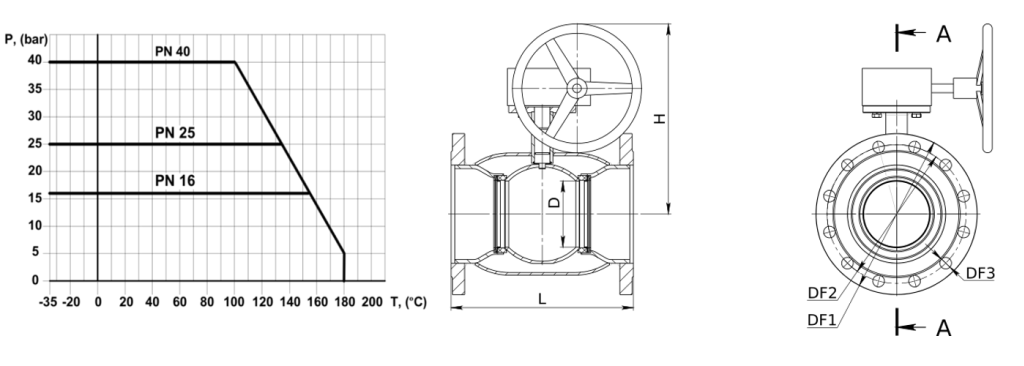

Кран шаровой BREEZE 11с332п Ду 100/80 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	W
11.32.100-003	100	80	25	300	339	230	190	22	8	31.8
11.32.125-003	125	100	25	350	355	270	220	26	8	38.6
11.32.150-003	150	125	25	350	373	300	250	26	8	47.3
11.32.200-003	200	150	25	400	390	360	310	26	12	61.3
11.32.250-002	250	200	25	650	513	425	370	30	12	132.4
11.32.300-002	300	250	25	750	622	485	430	30	12	200.2
11.32.350-002	350	300	25	850	658	550	490	33	16	311.2
11.32.400-002	400	300	25	850	658	610	550	36	16	350.2
