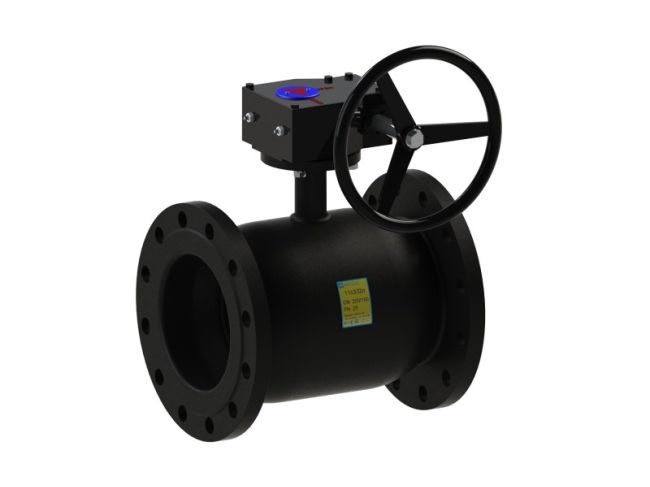

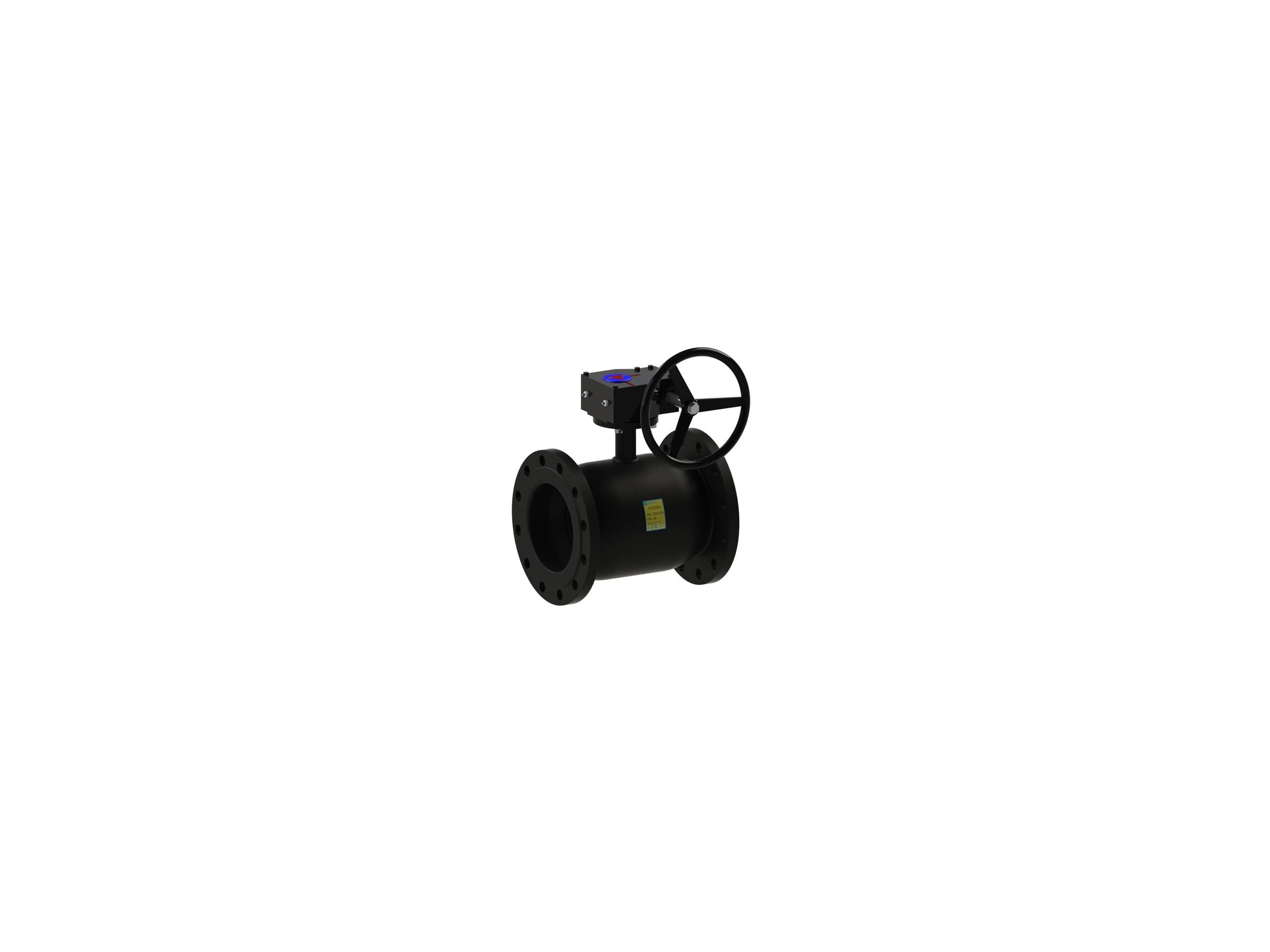

Кран шаровой BREEZE 11с332п Ду 400/300
Кран шаровой BREEZE 11с332п Ду 400/300

Кран шаровой BREEZE 11с332п Ду 400/300

BREEZE
6997
167 618 грн
Модель 11с332п
Серия BREEZE Europe
Артикул 11.32.125-003
Тип соединения фланец/фланец
Тип прохода стандартнопроходной
Тип привода механический редуктор
Класс герметичности А
Рабочая температура -35….+180ºС
Давление PN25
Рабочая среда вода, природный газ, нефтепродукты, инертные газы… Подробнее…

Описание

Кран шаровой 11с332п BREEZE™  – фланец/фланец, стандартный проход, PN25 является одной из базовых моделей в линейке цельносварных кранов. Он изготовлен с фланцами, размеры которых позволяют устанавливать его на PN40, PN25, PN16, PN10 для DN15-50 и PN25 для DN 15-300.

Конструкция и материалы

Кран шаровой BREEZE 11с332п Ду 400/300 1



Деталь Матеріал
1 Пробка шаровая Сталь 12Х17 ГОСТ 5632
2 Шток, гайка Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Уплотнительное кольцо шара Фторопласт Ф4К20 ГОСТ 10007
5 Втулка закрепительная Сталь 08Х13 ГОСТ 5632
6 Пружина тарельчатая Сталь 65Г ДСТУ 8429
7 Шайба упорная, бобишка Сталь 3сп ДСТУ 4484
8 Уплотнение штока Фторопласт Ф4 ГОСТ 10007
9 Уплотнительное кольцо штока Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2001
10 Фланец Сталь 3сп ДСТУ 4484
11 Редуктор ISO 5211

Размеры

Кран шаровой BREEZE 11с332п Ду 400/300 2

Артикул DN D PN L H DF1 DF2 DF3 n W
11.32.100-003 100 80 25 300 339 230 190 22 8 31.8
11.32.125-003 125 100 25 350 355 270 220 26 8 38.6
11.32.150-003 150 125 25 350 373 300 250 26 8 47.3
11.32.200-003 200 150 25 400 390 360 310 26 12 61.3
11.32.250-002 250 200 25 650 513 425 370 30 12 132.4
11.32.300-002 300 250 25 750 622 485 430 30 12 200.2
11.32.350-002 350 300 25 850 658 550 490 33 16 311.2
11.32.400-002 400 300 25 850 658 610 550 36 16 350.2

Подробнее о товаре

DN
400/300
