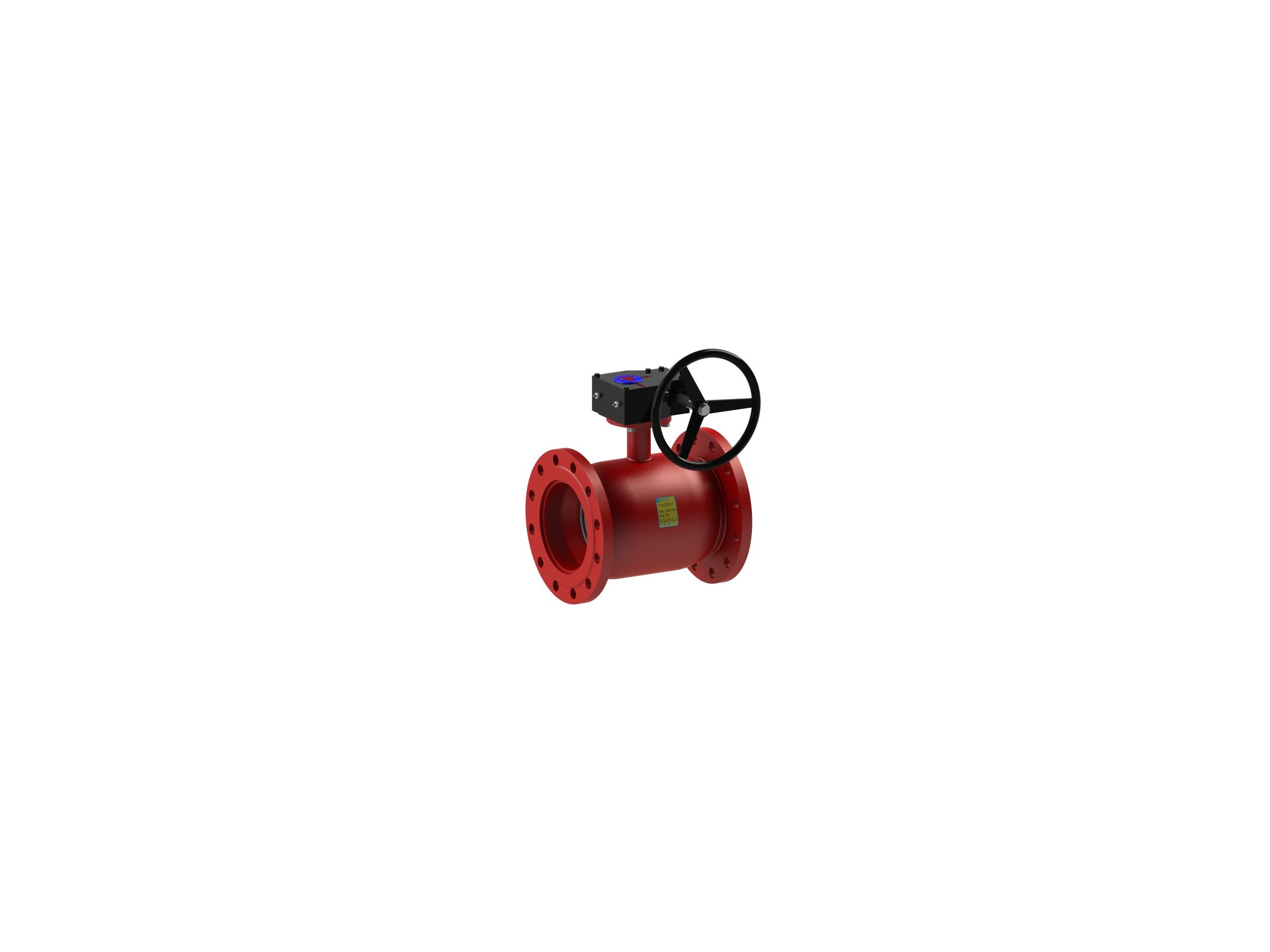

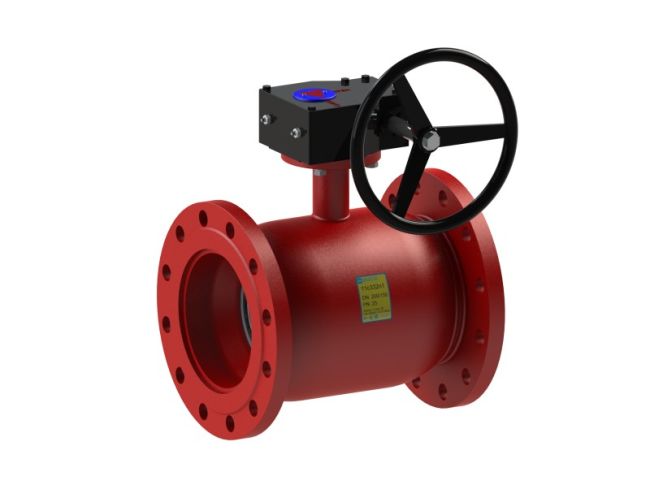

Кран шаровой 11с332п1 BREEZE™ – фланец/фланец, стандартный проход, PN40, PN25, PN16 цельносварной фланцевый, применяется на трубопроводах паровых и пароконденсирующих систем. Для уплотнения штока используется армированная сальниковая набивка, изготовленная из терморасширенного графита с ингибитором коррозии. Благодаря зажимной гайке возможно, при необходимости, «подтянуть» уплотнение на штоке или заменить его без демонтажа.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток, зажимная гайка | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
7 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
8 | Уплотнение штока | Фторопласт-Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Сальниковая набивка Н4030 ТУ У 26.8-34743542-001:2001 |
10 | Фланец | Сталь 3сп ДСТУ 4484 |
11 | Редуктор | ISO 5211 |
Размеры
Размеры
Артикул | DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
11.24.150-003 | 150 | 125 | 25 | 350 | 418 | 300 | 250 | 26 | 8 | 47.1 |
11.24.200-003 | 200 | 150 | 25 | 400 | 434 | 360 | 310 | 26 | 12 | 62.5 |
