Модель | 11с333п |
Серия | BREEZE Europe |
Артикул | 11.33.100-003 |
Тип соединения | фланец/фланец |
Тип прохода | стандартнопроходной |
Тип привода | механический редуктор |
Класс герметичности | А |
Рабочая температура | -35….+180ºС |
Давление | PN16 |
Рабочая среда | вода, природный газ, нефтепродукты, инертные газы… Подробнее… |

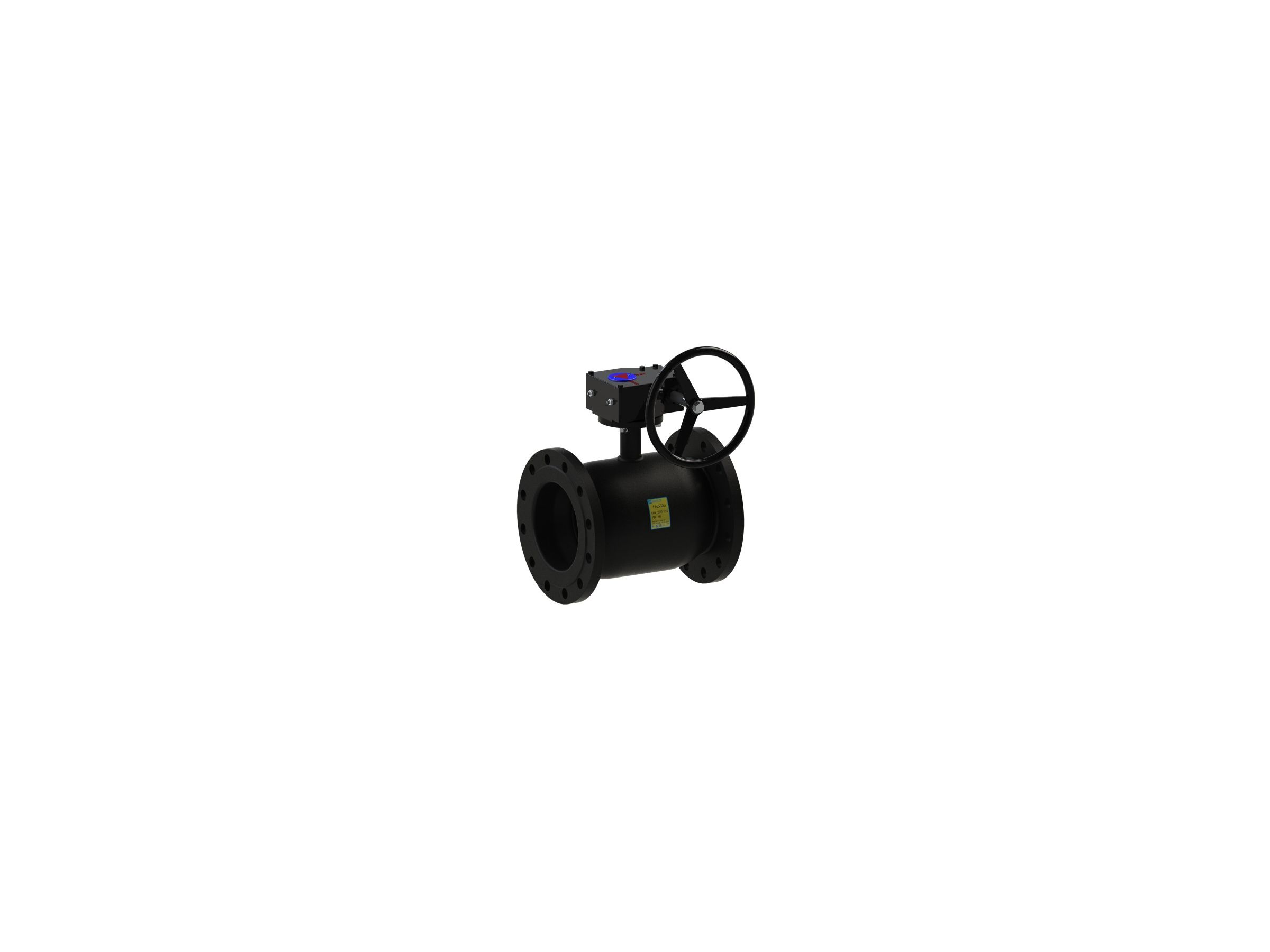

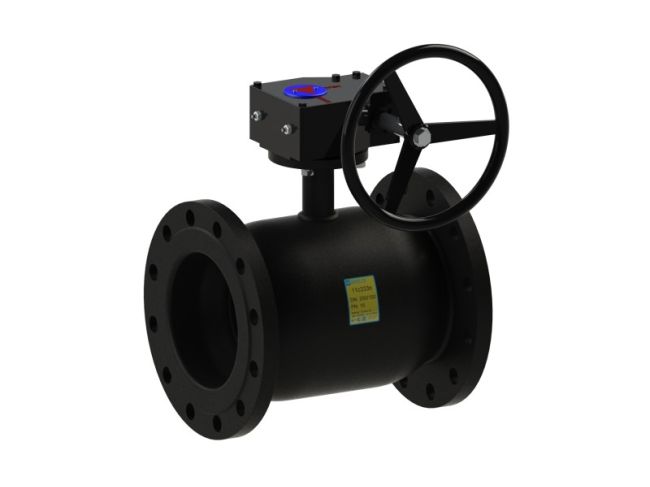

Кран шаровой 11с333п BREEZE™ – фланец/фланец, стандартный проход, PN16, дополняют линейку BREEZE Europe фланцевым соединением на PN16 для всех диаметров от DN50 до DN400. Строительная длина и присоединительные размеры кранов 1с33п DN50, DN80, DN100 и DN150 соответствуют клиновым задвижкам 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
7 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
8 | Уплотнение штока | Фтороплас-Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Фторсилоксан |
10 | Фланец | Сталь 3сп ДСТУ 4484 |
11 | Редуктор | ISO 5211 |
Артикул | DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
11.33.100-003 | 100 | 80 | 16 | 230 | 339 | 215 | 180 | 18 | 8 | 27.6 |
11.33.125-003 | 125 | 100 | 16 | 350 | 355 | 245 | 210 | 18 | 8 | 33.7 |
11.33.150-003 | 150 | 125 | 16 | 350 | 373 | 280 | 240 | 22 | 8 | 40.9 |
11.33.150-006 | 150 | 100 | 16 | 280 | 355 | 280 | 240 | 22 | 8 | 37.2 |
11.33.200-003 | 200 | 150 | 16 | 400 | 390 | 335 | 295 | 22 | 12 | 52.0 |
11.33.250-002 | 250 | 200 | 16 | 650 | 518 | 405 | 355 | 26 | 12 | 124.5 |
11.33.300-002 | 300 | 250 | 16 | 750 | 619 | 460 | 410 | 26 | 12 | 187.8 |
11.33.350-002 | 350 | 300 | 16 | 850 | 657 | 520 | 470 | 26 | 16 | 270.6 |
11.33.400-002 | 400 | 300 | 16 | 850 | 657 | 580 | 525 | 30 | 16 | 305.0 |
