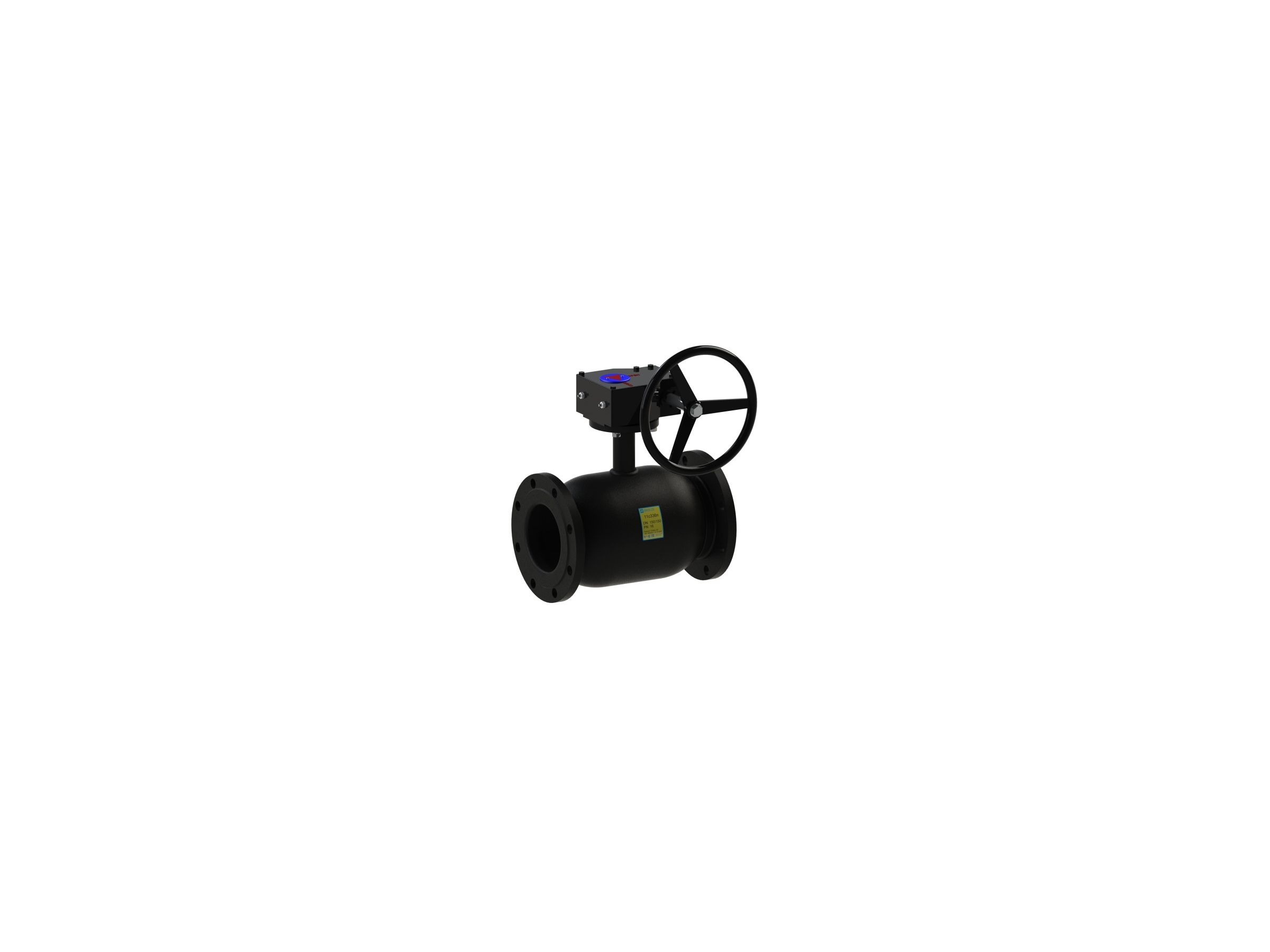

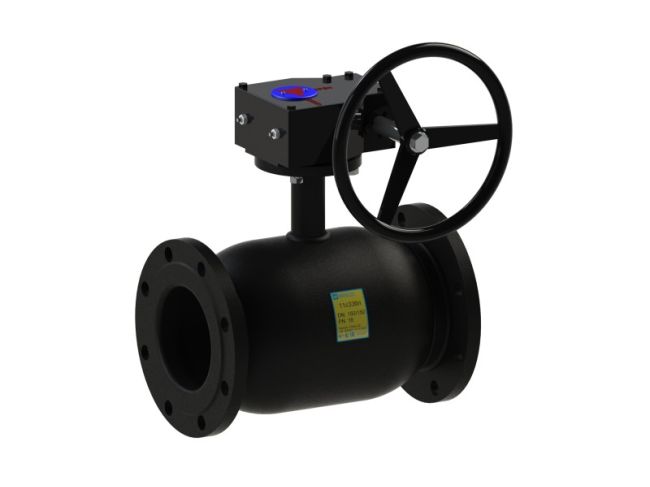

Кран шаровой BREEZE 11с336п Ду 100/100
Кран шаровой BREEZE 11с336п Ду 100/100

Кран шаровой BREEZE 11с336п Ду 100/100

BREEZE
7009
11 390 грн
Модель 11с336п
Серия BREEZE Europe
Артикул 11.36.100-003
Тип соединения фланец/фланец
Тип прохода полнопроходной
Тип привода механический редуктор
Класс герметичности А
Рабочая температура -35….+180ºС
Давление PN16
Рабочая среда вода, природный газ, нефтепродукты, инертные газы… Подробнее…

Описание

Кран шаровой 11с336п BREEZE™  – фланец/фланец, полный проход, PN16, относятся к линейке BREEZE Europe. Имеют фланцевое соединение на PN16, как у кранов 11с33п. Но, в отличие от 11с33п, они имеют полный проход. Монтажные размеры крана 11с36п полностью совпадают с размерами кранов шаровых 11с38п. Однако за счет фланцевого соединения PN16 краны 11с36п имеют меньшую себестоимость, чем 11с38п, а соответственно и более низкую розничную цену.

Конструкция и материалы

Кран шаровой BREEZE 11с336п Ду 100/100 1

Деталь Материал
1 Пробка шаровая Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Уплотнительное кольцо шара Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка закрепительная Сталь 08Х13 ГОСТ 5632
6 Пружина тарельчатая Сталь 65Г ДСТУ 8429
7 Шайба опорная Сталь 3сп ДСТУ 4484
8 Уплотнение штока Фторопласт-Ф4 ГОСТ 10007
9 Уплотнительное кольцо штока Фторсилоксан
10 Фланец Сталь 3сп ДСТУ 4484
11 Редуктор ISO 5211

Размеры

Кран шаровой BREEZE 11с336п Ду 100/100 2

Артикул DN D PN L H DF1 DF2 DF3 n W
11.36.100-003 100 100 16 300 355 215 180 18 8 29.8
11.36.125-003 125 125 16 325 373 245 210 18 8 37.8
11.36.150-003 150 150 16 400 389 280 240 22 8 48.0
11.36.200-002 200 200 16 630 512 335 295 22 12 113.5
11.36.250-002 250 250 16 750 619 405 355 26 12 180.7
11.36.300-002 300 300 16 850 657 460 410 26 12 259.0
