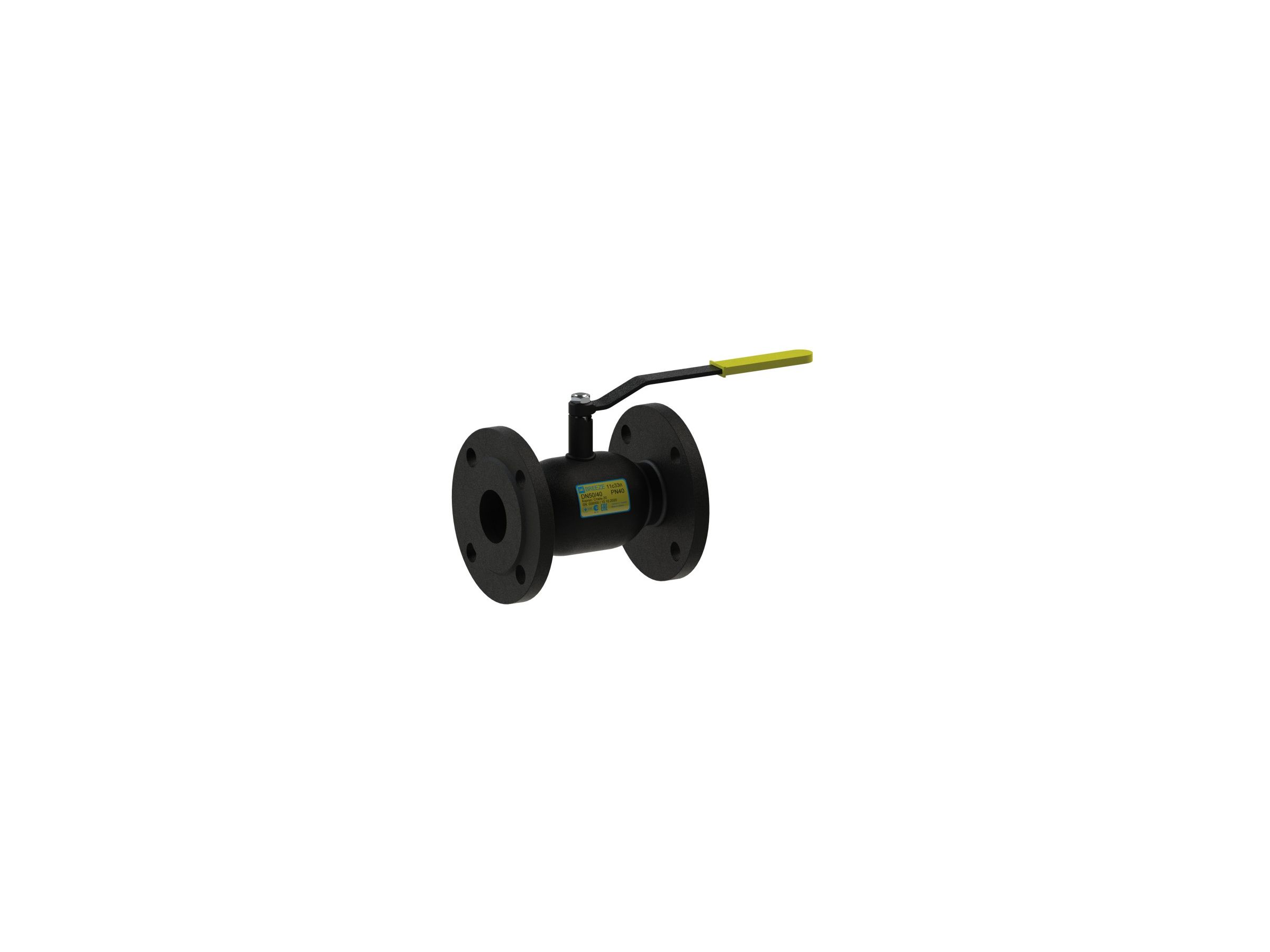

Кран шаровой BREEZE 11с33п Ду 100/80
Кран шаровой BREEZE 11с33п Ду 100/80

Кран шаровой BREEZE 11с33п Ду 100/80

BREEZE
7033
5 535 грн
Модель 11с33п
Серия BREEZE Europe
Артикул 11.33.050-001
Тип соединения фланец/фланец
Тип прохода стандартнопроходной
Тип привода ручной
Класс герметичности А
Рабочая температура -35….+180ºС
Давление PN16
Рабочая среда вода, природный газ, нефтепродукты, инертные газы… Подробнее…

Описание

Кран шаровой 11с33п BREEZE™  – фланец/фланец, стандартный проход, PN16, дополняют линейку BREEZE Europe фланцевым соединением на PN16 для всех диаметров от DN50 до DN400. Строительная длина и присоединительные размеры кранов 1с33п DN50, DN80, DN100 и DN150 соответствуют клиновым задвижкам 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.

Конструкция и материалы

Кран шаровой BREEZE 11с33п Ду 100/80 1

Деталь Материал
1 Пробка шаровая Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Уплотнительное кольцо шара Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка закрепительная Сталь 08Х13 ГОСТ 5632
6 Пружина тарельчатая Сталь 65Г ДСТУ 8429
7 Шайба опорная Сталь 3сп ДСТУ 4484
8 Уплотнение штока Фторопласт-Ф4 ГОСТ 10007
9 Уплотнительное кольцо штока Фторсилоксан
10 Штифт Сталь 45 ДСТУ 7809
11 Фланец Сталь 3сп ДСТУ 4484
12 Рукоятка Сталь 3сп ДСТУ 4484
13 Гайка ДСТУ ISO 8992

Размеры

Кран шаровой BREEZE 11с33п Ду 100/80 2

Артикул DN D PN L H A DF1 DF2 DF3 n W
11.33.015-001 15 10 16 120 73 124 95 65 14 4 1.5
11.33.020-001 20 15 16 120 89 130 105 75 14 4 2.0
11.33.025-001 25 20 16 140 94 130 115 85 14 4 2.6
11.33.032-001 32 25 16 140 80 165 135 100 18 4 3.8
11.33.040-001 40 32 16 165 86 235 145 110 18 4 4.9
11.33.050-001 50 40 16 180 114 239 160 125 18 4 6.0
11.33.050-101 50 50 16 180 120 239 160 125 18 4 6.3
11.33.065-001 65 50 16 190 120 239 180 145 18 4 8.0
11.33.080-001 80 65 16 210 126 273 195 160 18 8 9.5
11.33.080-101 80 80 16 210 136 382 195 160 18 8 10.6
11.33.100-001 100 80 16 230 136 382 215 180 18 8 13.2
11.33.100-101 100 100 16 230 150 543 215 180 18 8 15.6
11.33.125-001 125 100 16 350 151 543 245 210 18 8 20.8
11.33.150-004 150 100 16 280 172 543 280 240 22 8 24.5
11.33.150-001 150 125 16 350 169 543 280 240 22 8 27.6
11.33.200-001 200 150 16 400 226 780 335 295 22 12 40.5

Подробнее о товаре

DN
100/80
