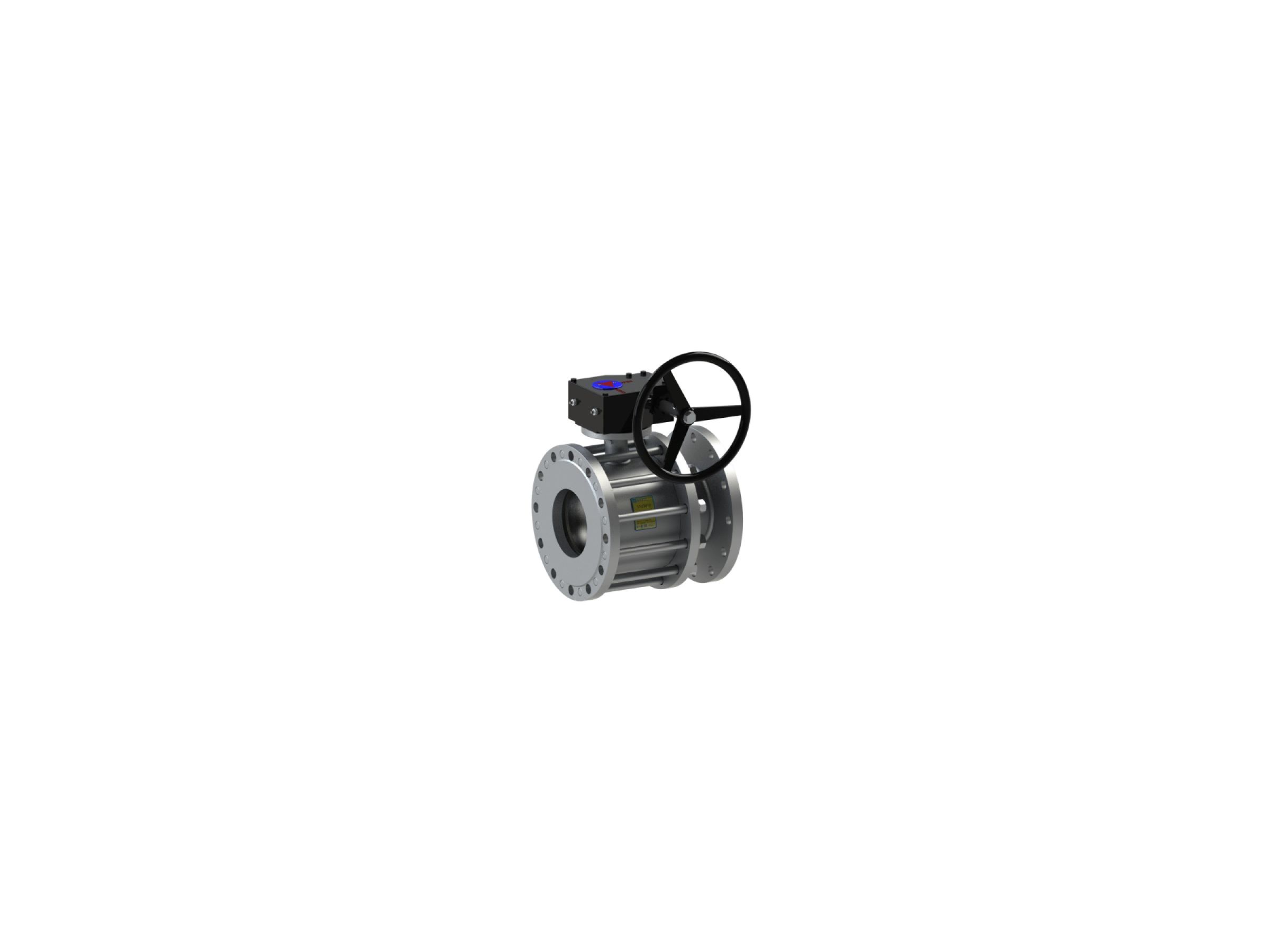

Кран шаровой BREEZE 11с341п Ду 200/150
Кран шаровой BREEZE 11с341п Ду 200/150

Кран шаровой BREEZE 11с341п Ду 200/150

BREEZE
7104
цена по запросу
Модель 11с341п
Серия BREEZE Silver
Артикул 11.41.100-005
Тип соединения фланец/фланец
Тип прохода стандартнопроходной, полнопроходной
Тип привода механический редуктор
Класс герметичности А
Рабочая температура -35….+180ºС
Давление PN16
Рабочая среда вода, природный газ, нефтепродукты, инертные газы… Подробнее…

Описание

Кран шаровой 11с341п BREEZE™  – фланец/фланец, полный/стандартный проход, PN16 является одной из самых популярных моделей среди широкого выбора кранов, представленных торговой маркой BREEZE. Такая популярность обусловлена значительными преимуществами, такими как: строительная длина клиновых задвижек (в диаметрах 50, 80, 100х80, 150х100, 200х150 присоединительные размеры совпадают с размерами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), возможность ремонта крана, поскольку кран имеет разборной корпус. Кроме диаметров, которые позволяют заменить задвижку, в данной линейке имеются диаметры, которые имеют полный проход и удовлетворяют всем требованиям газовых учреждений, учреждений ЖКХ, теплосетей и т.д.

Конструкция и материалы

Кран шаровой BREEZE 11с341п Ду 200/150 1



№

Деталь

Материал

1

Пробка шаровая

Сталь 12Х17 ГОСТ 5632

2

Шток

Сталь 20Х13 ГОСТ 5632

3

Патрубок, корпус

Сталь 20 ДСТУ 7809

4

Уплотнительное кольцо шара

Фторопласт Ф4К20 ГОСТ 10007

5

Уплотнение штока

Фторопласт Ф4 ГОСТ 10007

6

Уплотнительное кольцо штока

Фторсилоксан

7

Фланец

Сталь 3сп ДСТУ 4484

8

Шпилька

Сталь 10 ДСТУ 7809

9

Шайба гроверная

Сталь 65Г ДСТУ 8429

10

Гайка

Сталь 10 ДСТУ 7809

11

Уплотнение корпуса

Фторопласт - Ф4 ГОСТ 10007

12

Редуктор

ISO 5211

Размеры

Кран шаровой BREEZE 11с341п Ду 200/150 2

Артикул DN D PN L H DF1 DF2 DF3 n W
11.41.100-103 100 100 16 350 355 220 180 18 8 39.1
11.41.125-003 125 100 16 255 355 245 210 18 8 41.3
11.41.125-103 125 125 16 356 373 245 210 18 8 54.5
11.41.150-102 150 150 16 390 390 280 240 22 8 71.3
11.41.150-003 150 100 16 280 355 280 240 22 8 49.5
11.41.200-002 200 150 16 330 390 335 295 22 12 71.3
11.41.200-102 200 200 16 460 530 335 295 22 12 143.8
11.41.250-002 250 200 16 540 530 405 355 26 12 156.6
11.41.250-004 250 200 16 450 530 405 355 26 12 153.7
11.41.250-102 250 250 16 540 624 405 355 26 12 230.4
11.41.300-002 300 250 16 610 624 460 410 26 12 258.5
11.41.300-102 300 300 16 610 713 460 410 26 12 352.5
11.41.350-002 350 300 16 685 708 520 470 26 16 382.3
11.41.400-002 400 300 16 760 708 580 525 30 16 422.5
