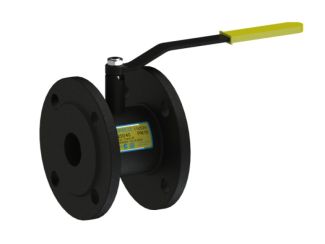

Кран шаровой BREEZE 11с52п Ду 15/10
цена по запросу

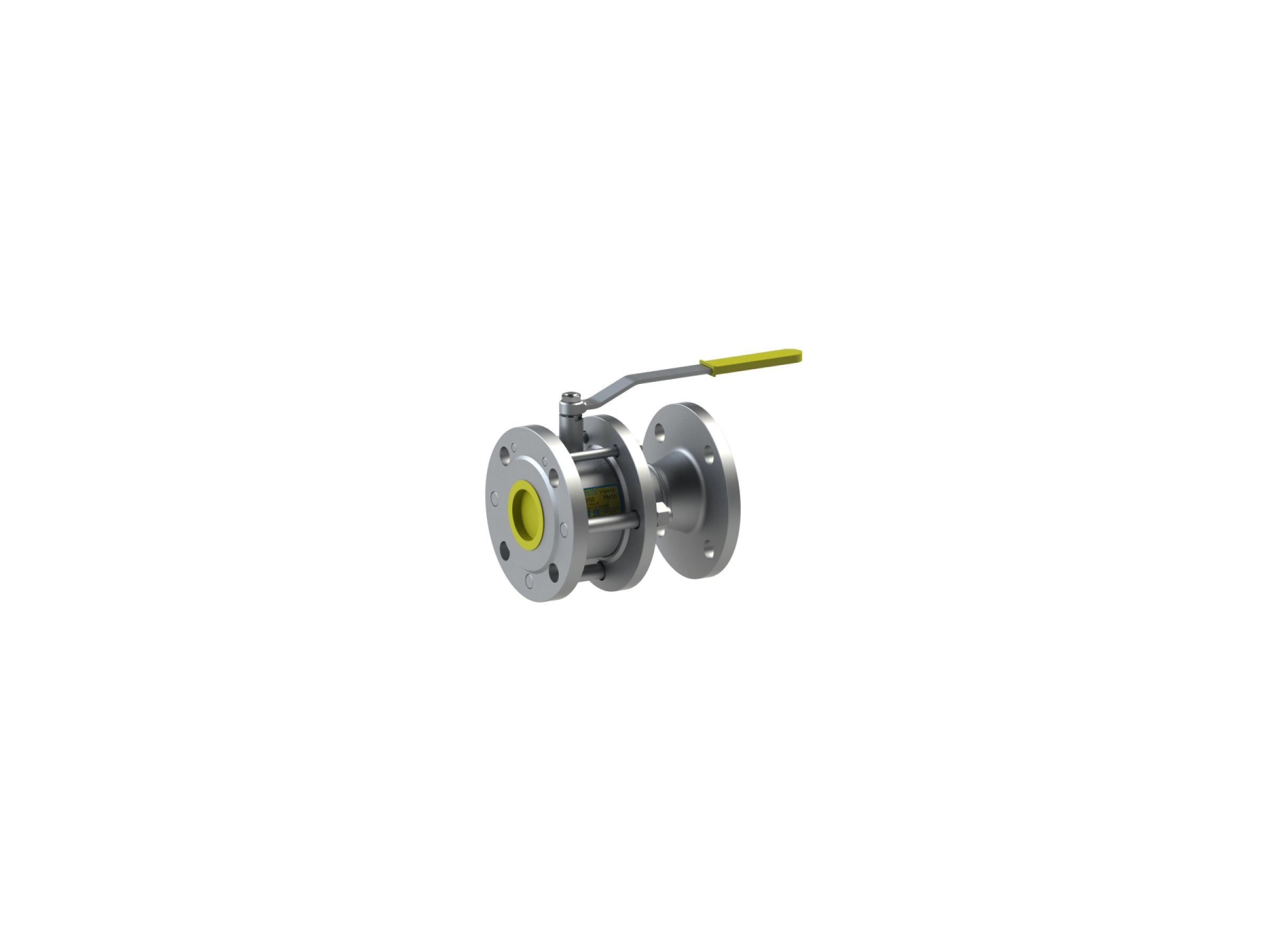

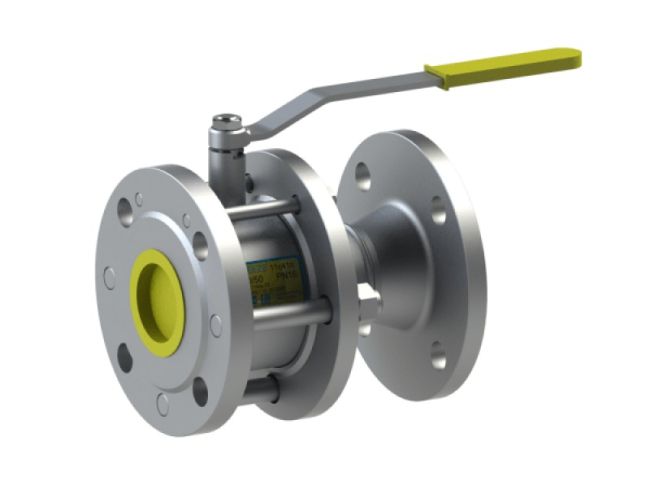

Кран шаровой 11с41п BREEZE™ – фланец/фланец, полный/стандартный проход, PN16 является одной из самых популярных моделей среди широкого выбора кранов, представленных торговой маркой BREEZE. Такая популярность обусловлена значительными преимуществами, такими как: строительная длина клиновых задвижек (в диаметрах 50, 80, 100х80, 150х100, 200х150 присоединительные размеры совпадают с размерами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), возможность ремонта крана, поскольку кран имеет разборной корпус. Кроме диаметров, которые позволяют заменить задвижку, в данной линейке имеются диаметры, которые имеют полный проход и удовлетворяют всем требованиям газовых учреждений, учреждений ЖКХ, теплосетей и т.д.
Конструкция и материалы
| № | Деталь | Материал |
| 1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
| 4 | Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
| 5 | Уплотнение штока | Фторопласт Ф4 ГОСТ 10007 |
| 6 | Уплотнительное кольцо штока | Фторсилоксан |
| 7 | Фланец | Сталь 3сп ДСТУ 4484 |
| 8 | Шпилька | ДСТУ 7809:2015 |
| 9 | Шайба гровер | Сталь 65Г ДСТУ 8429 |
| 10 | Гайка | ДСТУ ISO 8992 |
| 11 | Уплотнение корпуса | Фторопласт Ф4 ГОСТ 10007 |
| 12 | Штифт | Сталь 45 ДСТУ 7809 |
| 13 | Рукоятка | Сталь 3сп ДСТУ 4484 |
| 14 | Гайка низкая | ДСТУ ISO 4035 |
Размеры
| Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
| 11.41.050-001 | 50 | 50 | 16 | 180 | 120 | 239 | 160 | 125 | 18 | 4 | 8.6 |
| 11.41.065-001 | 65 | 50 | 16 | 190 | 120 | 239 | 180 | 145 | 18 | 4 | 12.3 |
| 11.41.065-101 | 65 | 65 | 16 | 190 | 126 | 273 | 180 | 145 | 18 | 4 | 12.0 |
| 11.41.080-101 | 80 | 80 | 16 | 210 | 135 | 273 | 195 | 160 | 18 | 8 | 14.0 |
| 11.41.100-001 | 100 | 80 | 16 | 230 | 135 | 273 | 215 | 180 | 18 | 8 | 18.3 |
| 11.41.100-104 | 100 | 100 | 16 | 230 | 150 | 315 | 220 | 180 | 18 | 8 | 19.4 |
| 11.41.100-101 | 100 | 100 | 16 | 350 | 150 | 315 | 220 | 180 | 18 | 8 | 26.2 |
| 11.41.125-001 | 125 | 100 | 16 | 255 | 150 | 543 | 245 | 210 | 18 | 8 | 28.7 |
| 11.41.125-101 | 125 | 125 | 16 | 356 | 190 | 543 | 245 | 210 | 18 | 8 | 42.2 |
| 11.41.125-104 | 125 | 125 | 16 | 255 | 169 | 315 | 270 | 210 | 18 | 8 | 33.1 |
| 11.41.150-001 | 150 | 100 | 16 | 280 | 172 | 543 | 280 | 240 | 22 | 8 | 37.1 |
| 11.41.150-103 | 150 | 150 | 16 | 280 | 190 | 780 | 300 | 240 | 22 | 8 | 46.9 |
| 11.41.150-104 | 150 | 150 | 16 | 390 | 228 | 805 | 280 | 240 | 22 | 8 | 60.2 |
| 11.41.200-003 | 200 | 150 | 16 | 330 | 228 | 780 | 335 | 295 | 22 | 12 | 60.2 |
