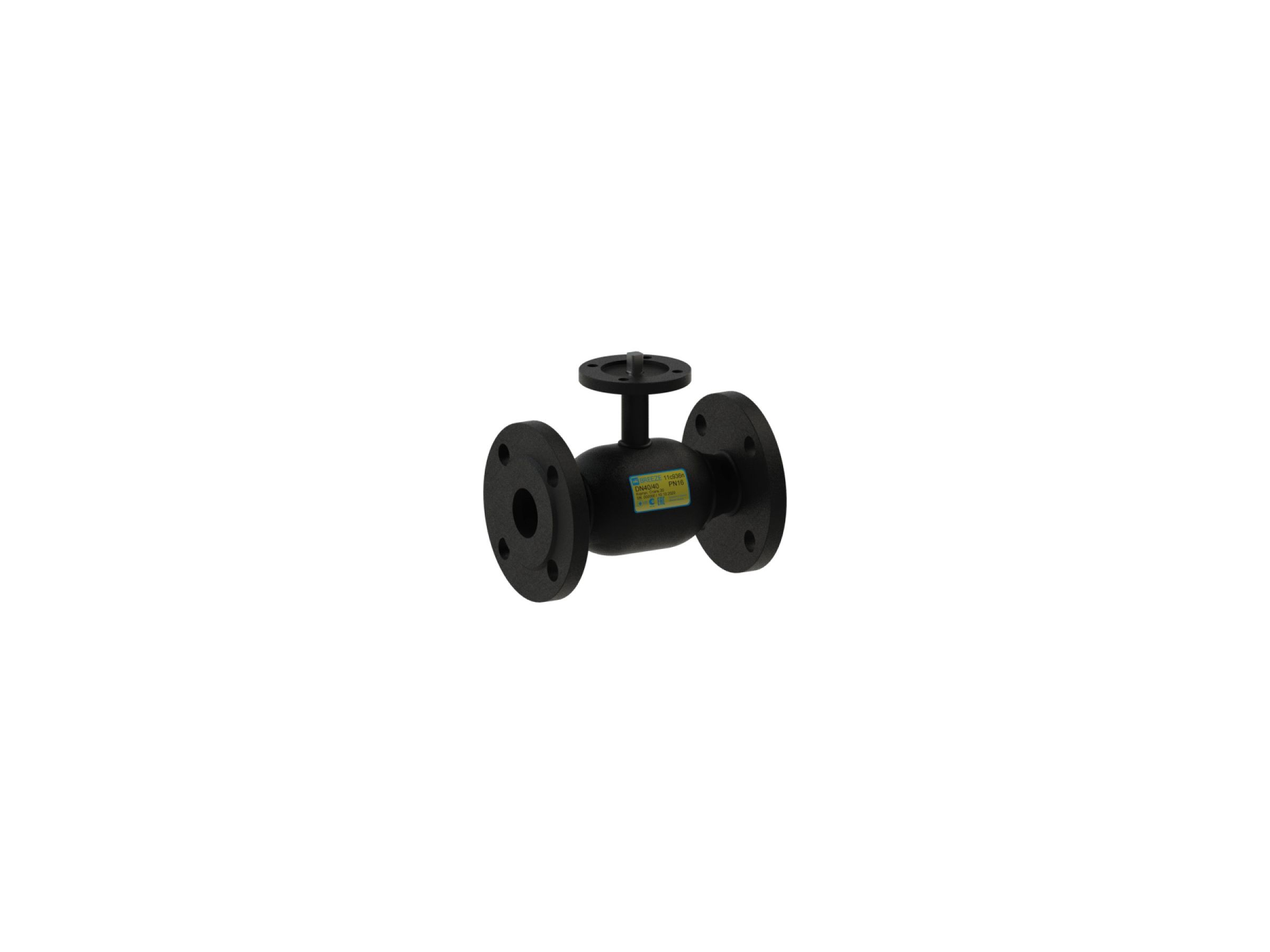

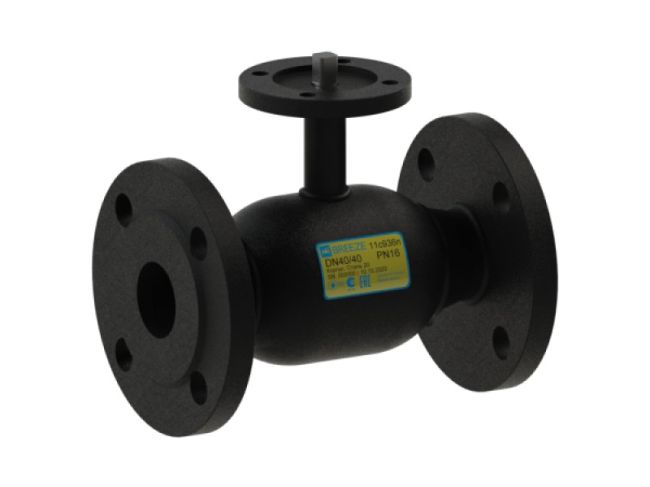

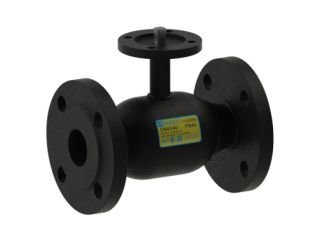

Кран шаровой 11с936п BREEZE™ – фланец/фланец, полный проход PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.
Конструкция и материалы
| № | Деталь | Материал |
| 1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
| 4 | Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
| 5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| 6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
| 7 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
| 8 | Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
| 9 | Уплотнительное кольцо штока | Фторсилоксан |
| 10 | Фланец привода | Сталь 3сп ДСТУ 4484 |
| 11 | Фланец | Сталь 3сп ДСТУ 4484 |
Размеры
| Артикул | DN | D | PN | L | H | DF1 | DF2 | DF3 | n | ISO | M | W |
| 11.36.015-002 | 15 | 15 | 16 | 130 | 69 | 95 | 65 | 14 | 4 | F05 | 5 | 1.8 |
| 11.36.020-002 | 20 | 20 | 16 | 150 | 74 | 105 | 75 | 14 | 4 | F05 | 10 | 2.6 |
| 11.36.025-002 | 25 | 25 | 16 | 160 | 77 | 115 | 85 | 14 | 4 | F05 | 20 | 3.0 |
| 11.36.032-002 | 32 | 32 | 16 | 180 | 93 | 135 | 100 | 18 | 4 | F07 | 30 | 4.5 |
| 11.36.040-002 | 40 | 40 | 16 | 200 | 90 | 145 | 110 | 18 | 4 | F07 | 45 | 5.5 |
| 11.36.050-002 | 50 | 50 | 16 | 230 | 96 | 160 | 125 | 18 | 4 | F07 | 50 | 6.9 |
| 11.36.065-002 | 65 | 65 | 16 | 270 | 99 | 180 | 145 | 18 | 4 | F07 | 90 | 9.5 |
| 11.36.080-002 | 80 | 80 | 16 | 280 | 108 | 195 | 160 | 18 | 8 | F07 | 100 | 11.4 |
| 11.36.100-002 | 100 | 100 | 16 | 300 | 149 | 215 | 180 | 18 | 8 | F10 | 200 | 17.4 |
| 11.36.125-002 | 125 | 125 | 16 | 325 | 167 | 245 | 210 | 18 | 8 | F10 | 200 | 25.1 |
| 11.36.150-002 | 150 | 150 | 16 | 400 | 198 | 280 | 240 | 22 | 8 | F12 | 950 | 36.9 |
| 11.36.200-001 | 200 | 200 | 16 | 630 | 266 | 335 | 295 | 22 | 12 | F14 | 1700 | 95.2 |
| 11.36.250-001 | 250 | 250 | 16 | 750 | 338 | 405 | 355 | 26 | 12 | F16 | 2000 | 143.5 |
| 11.36.300-001 | 300 | 300 | 16 | 850 | 377 | 460 | 410 | 26 | 12 | F16 | 2000 | 221.8 |
