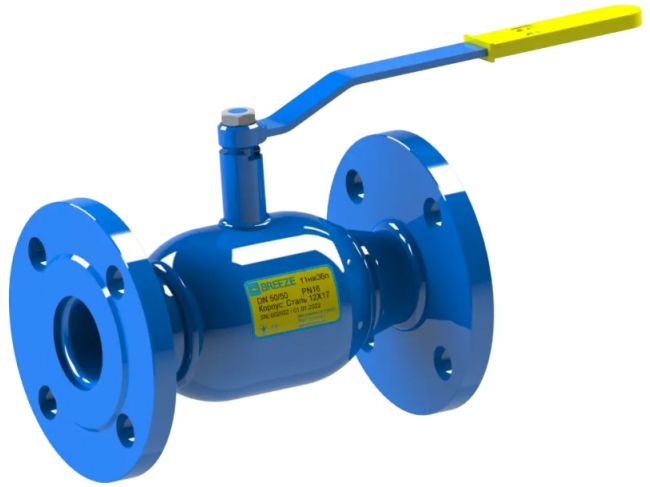

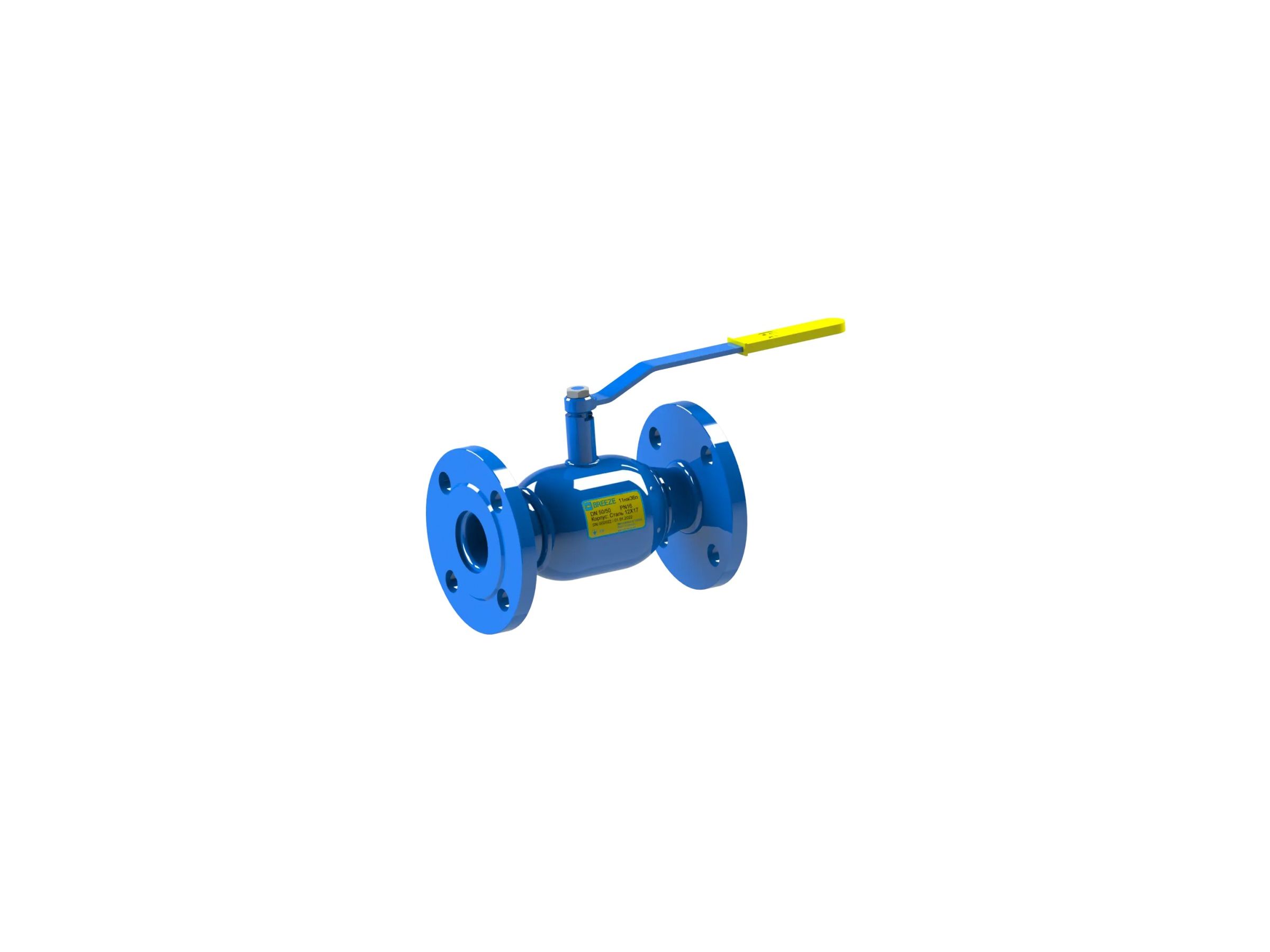

Кран шаровый BREEZE 11нж36п Ду 32/32
Кран шаровый BREEZE 11нж36п Ду 32/32

Кран шаровый BREEZE 11нж36п Ду 32/32

BREEZE
6955
3 985 грн
Модель 11нж36п
Серия BREEZE Europe
Артикул 11.36.025-301
Тип соединения фланец/фланец
Тип прохода полнопроходной
Тип привода ручной
Класс герметичности А
Рабочая температура -35….+180ºС
Давление PN16

Описание

Кран шаровый 11нж36п BREEZE™  – фланец/фланец, полный проход, PN16.  Краны 11нж36п (наряду с кранами 11с38п, рассчитанными на PN25 и PN40) дополняют цельносварную серию с фланцевым исполнением на PN16 для всего размерного ряда от DN15 до DN300. Применяются для упрпавления потоками рабочей среды (открытия / закрытия)  в системах трубопровода.

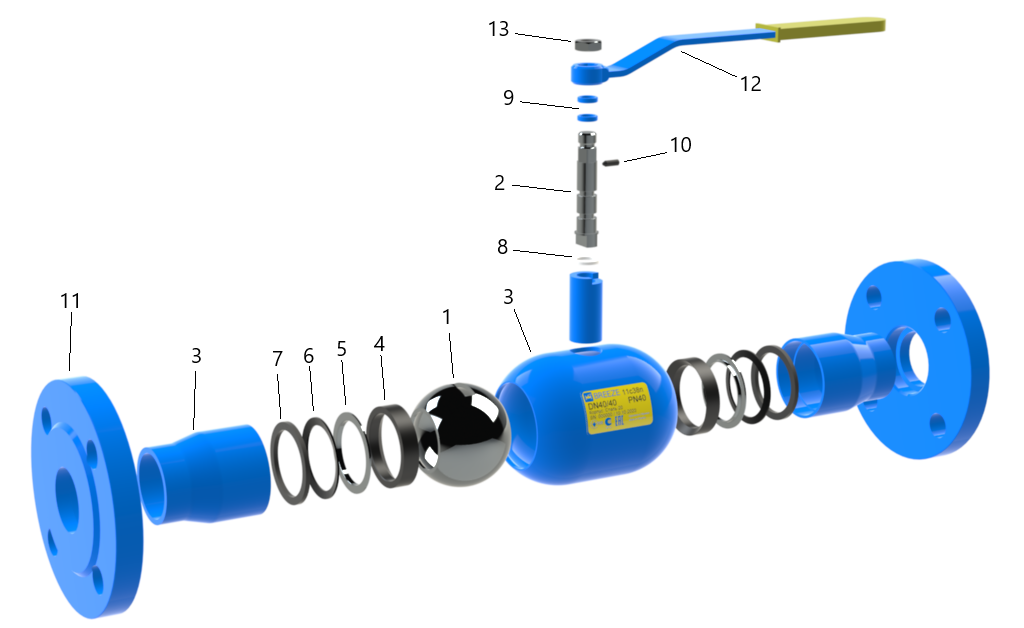

Конструкция та материали

Кран шаровый BREEZE 11нж36п Ду 32/32 1

Деталь Материал
1 Пробка шаровая Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 12Х17 ГОСТ 5632
4 Уплотнительное кольцо шара Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка закрепительная Сталь 08Х13 ГОСТ 5632
6 Пружина тарельчатая Сталь 30Х13 ГОСТ 5632
7 Шайба упорная Сталь 20Х13 ГОСТ 5632
8 Уплотнение штока Фторопласт-Ф4 ГОСТ 10007
9 Уплотнительное кольцо штока Фторсилоксан
10 Штифт Сталь 45 ДСТУ 7806
11 Фланець Сталь 20Х13 ГОСТ 5632
12 Рукоятка Сталь 3 ДСТУ 4747
13 Гайка ДСТУ ISO 8992

Размеры

Кран шаровый BREEZE 11нж36п Ду 32/32 2

Артикул DN D PN L H A DF1 DF2 DF3 n W
11.36.025-301 25 25 16 160 80 165 115 85 14 4 2.8
11.36.032-301 32 32 16 180 86 235 135 100 18 4 4.2
11.36.040-301 40 40 16 200 114 239 145 110 18 4 5.3
11.36.050-301 50 50 16 230 120 239 160 125 18 4 6.7
11.36.065-301 65 65 16 270 126 274 180 145 18 4 9.5
11.36.080-301 80 80 16 280 136 384 195 160 18 8 11.8
11.36.100-301 100 100 16 300 151 543 215 180 18 8 17.2

Подробнее о товаре

DN
32/32
