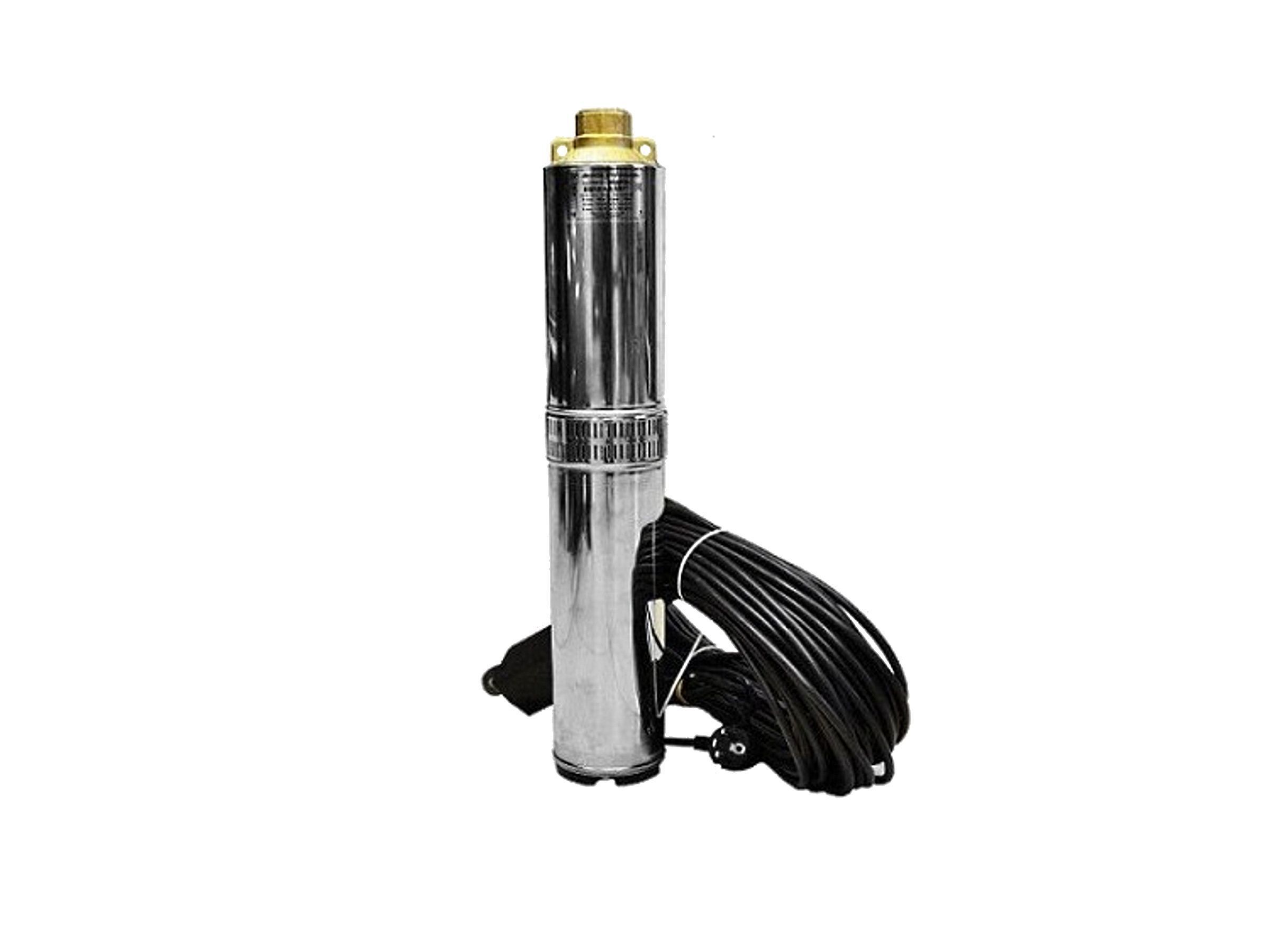

Насос Водолей БЦПЭ 0,32-100У для скважины представляет собой бытовой центробежный погружной многоступенчатый насос, который используется для подачи воды в быту из скважин, колодцев при внутреннем диаметре скважины 120 мм. Обладая небольшой производительностью насосы Водолей данной серии можно использовать в скважинах и колодцах с малым дебитом. Водолей БЦПЭ 0,32-100У предназначен для подъема воды на 100 метров при номинальной объемной подаче 1,2 м³/ч. По отзывам покупателей, насосы Водолей данной серии могут осуществлять подачу воды из колодцев и скважин не только для водоснабжения дома, но и для полива небольшого участка, огородов.
Рекомендуем использовать гидроаккумулятор для защиты системы от гидроудара

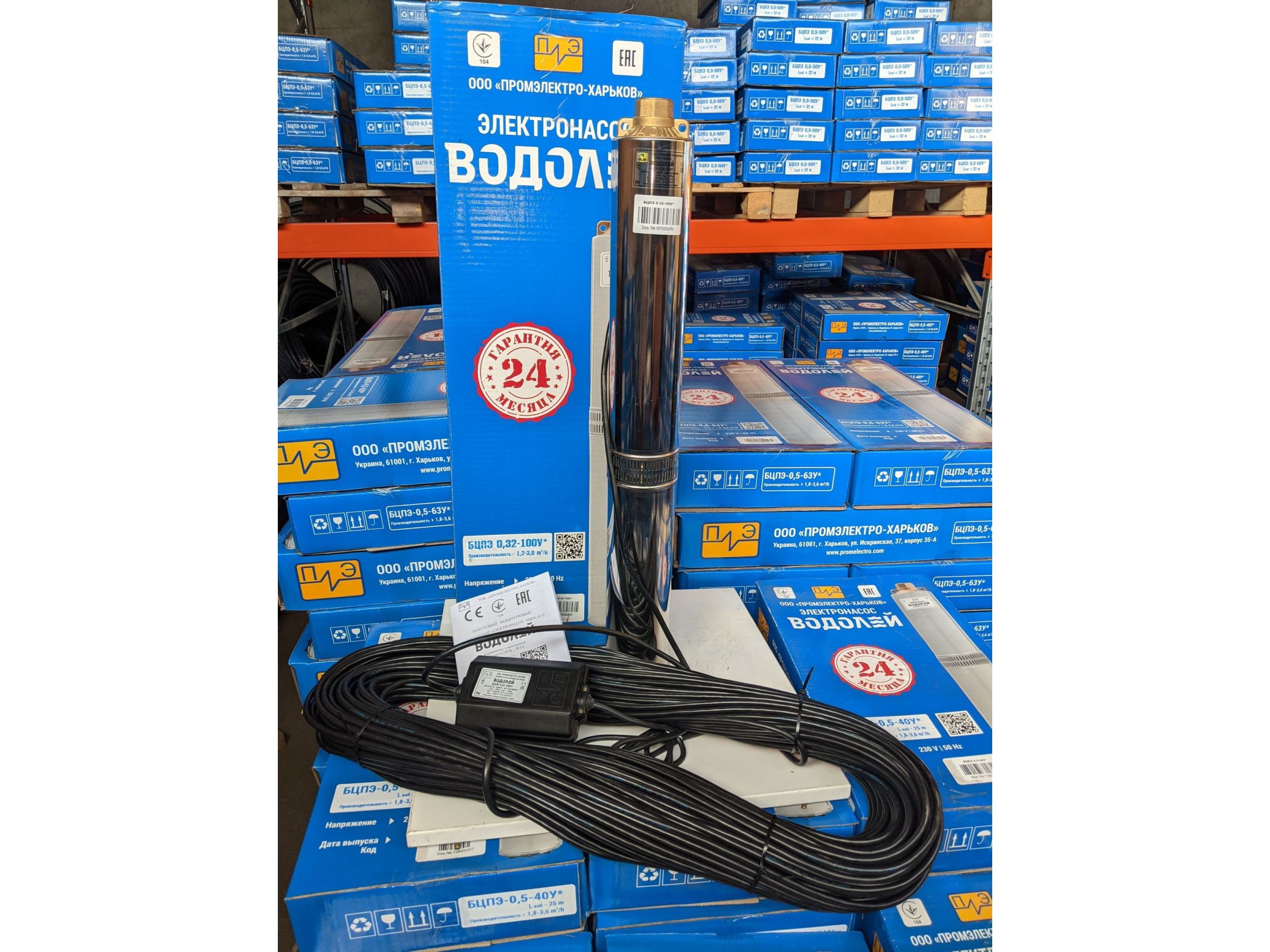

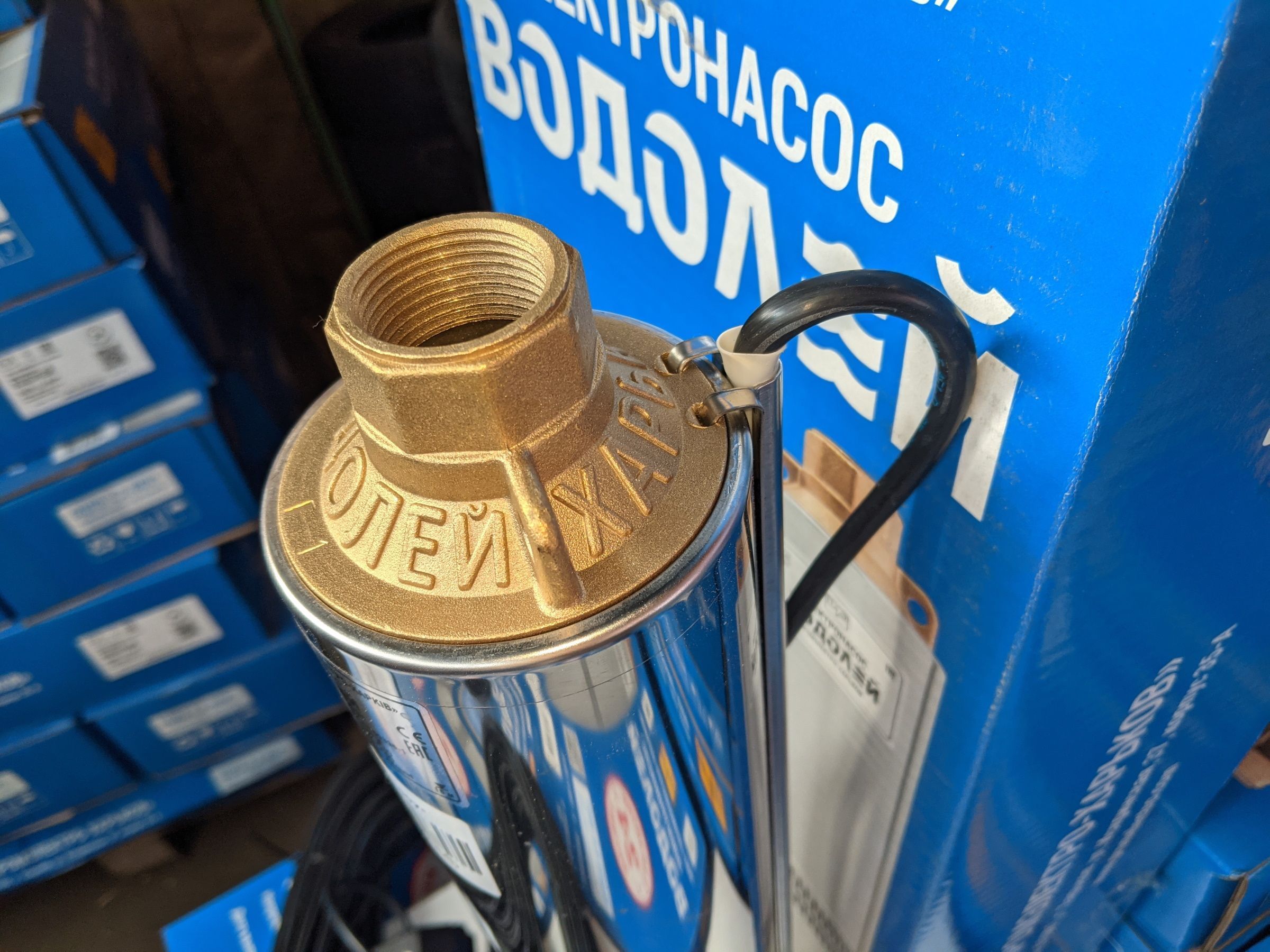

Водолей БЦПЭ 0,32-100У снабжен однофазным электродвигателем и многоступенчатой гидравлической частью, собранными в одно целое. Крышка корпуса насоса Водолей БЦПЭ 0,32-100У снабжена проушинами для крепления троса. Насос БЦПЭ 0,32-100У комплектуется кабелем с клеммной коробкой и вилкой.
Купить насос Водолей для скважины в Киеве, а также получить консультацию менеджеров Вы сможете в нашем интернет-магазине.
Технические характеристики Водолей БЦПЭ 0,32-100У
БЦПЕ 0,32 - *У | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 120 | 140 |
Максимальный напор, м | 36 | 47 | 60 | 70 | 85 | 108 | 123 | 164 | 190 |
Максимальная продуктивность (подача) (л/мин (м³ /ч) | 48 (3,0) |
Общий напор, м | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 120 | 140 |
Номинальная продуктивность (л/мин (м³ /год) | 19,2 (1,2) |
Номинальная потребляемая мощность, Вт | 440 | 500 | 680 | 900 | 1000 | 1290 | 1600 | 1950 | 2500 |
Эффективная мощность, P2, Вт | 250 | 300 | 370 | 500 | 650 | 900 | 1100 | 1500 | 1800 |
Частота сети, Гц | 50 |
Напряжение, В | 230 ± 23 |
Потребляемый ток, А | 2,0 | 2,3 | 3,1 | 4,2 | 4,5 | 6,1 | 7,3 | 8,8 | 12,9 |
Частота вращения, об/мин | 2800 |
Режим работы | Продолжительный |
Ёмкость конденсатора напряжением 400 В, мкФ | 14 | 16 | 20 | 24 | 32 | 44 | 44 | 64 | 74 |
Внутренняя резьба выходного патрубка | G=1" |
Масса, кг (брутто) | 9,1 | 10,7 | 13 | 15 | 18,8 | 23,5 | 26,5 | 36,2 | 43 |
Масса, кг (нетто) | 8,3 | 9,7 | 11,4 | 13,6 | 16,9 | 20,6 | 21,3 | 30,7 | 41 |
Гарантия 24 месяца

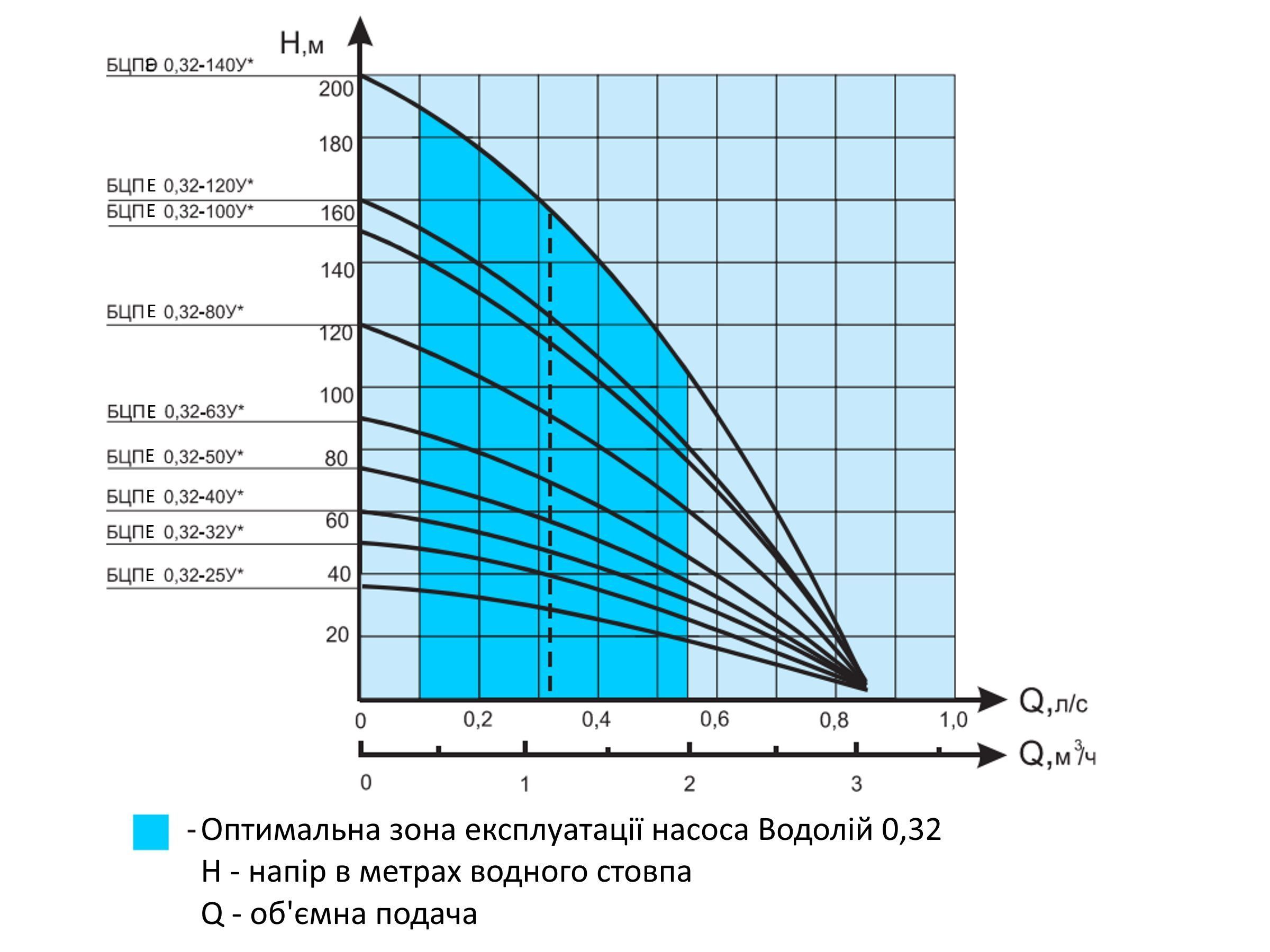

Напорная характеристика насоса Водолей БЦПЭ 0,32-100У"
Габаритные и присоединительные размеры насоса Водолей БЦПЭ 0,32-100У
- L1=102 460 L2=100 000 L3=748 мм
- Общий диаметр насоса: 105 мм
- Длина кабеля: 100 м
- Подвод кабеля: боковой
- Подключение G=1"
Схема электрическая принципиальная БЦПЭ 0,32-100У
Условное обозначение элементов схемы:

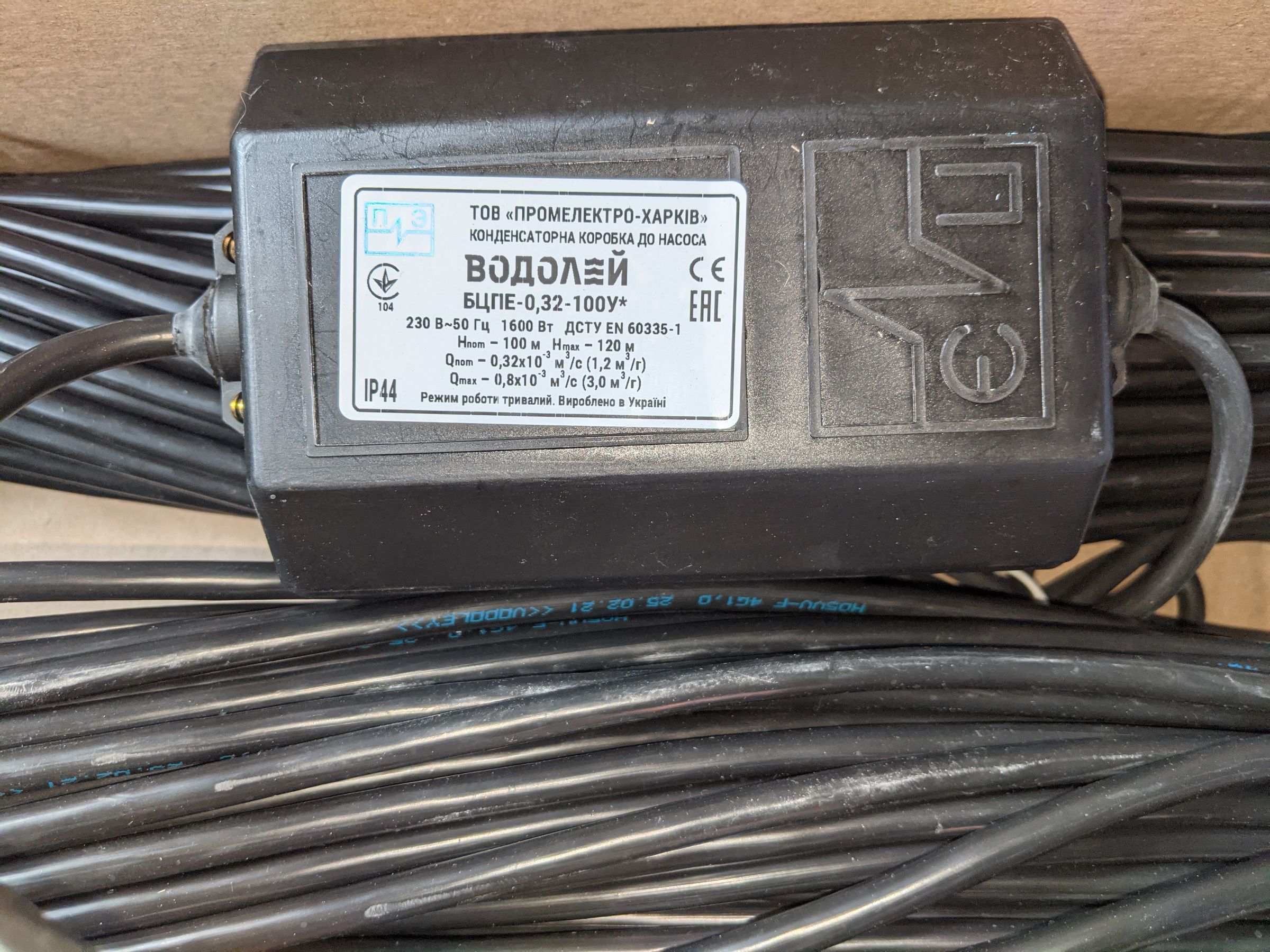

ЭН - электронасос С - конденсаторы ТР - тепловое реле Хр - вилка Хs - розетка КК - конденсаторная коробка .
Условное обозначение цвета изоляции жил кабеля:
г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила)
Схема установки в скважину насоса Водолей БЦПЭ 0,32-100 У
1 - электронасос 2 - хомут шланга 3 - шланг 4 - шнур сетевого питания 5 - трос 6 - место крепления подвески 7 - коробка конденсаторная
