Бытовой центробежный погружной насос Водолей БЦПЭ 0,5-50У нашел свое применение для водоснабжения из колодцев и неглубоких скважин. рекомендует также использовать скважинный насос БЦПЭ 0,5-50У для полива небольшого участка. Рабочая температура перекачиваемой воды насоса Водолей БЦПЭ 0,5-50У не должна превышать 35°С при диаметре скважины 120 мм и выше. Специалисты насосвдом советуют следить за чистотой перекачиваемой Водолеем БЦПЭ 0,5 50У воды, и если Ваша вода содержит повышенное содержание песка и примесей, лучше подумать о покупке насоса НВП. При правильной эксплуатации погружной насос Водолей БЦПЭ 0,5-50У может прослужить Вам до 10 лет, при средней наработке на отказ - 10 000 часов. Советуем использовать гидроаккумулятор для защиты от гидроудара

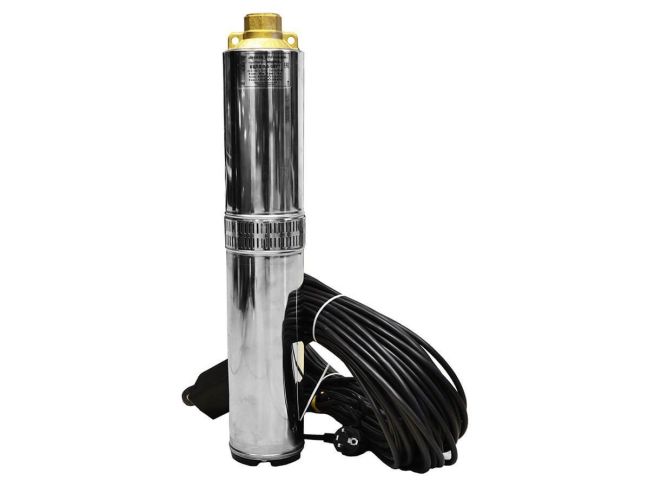

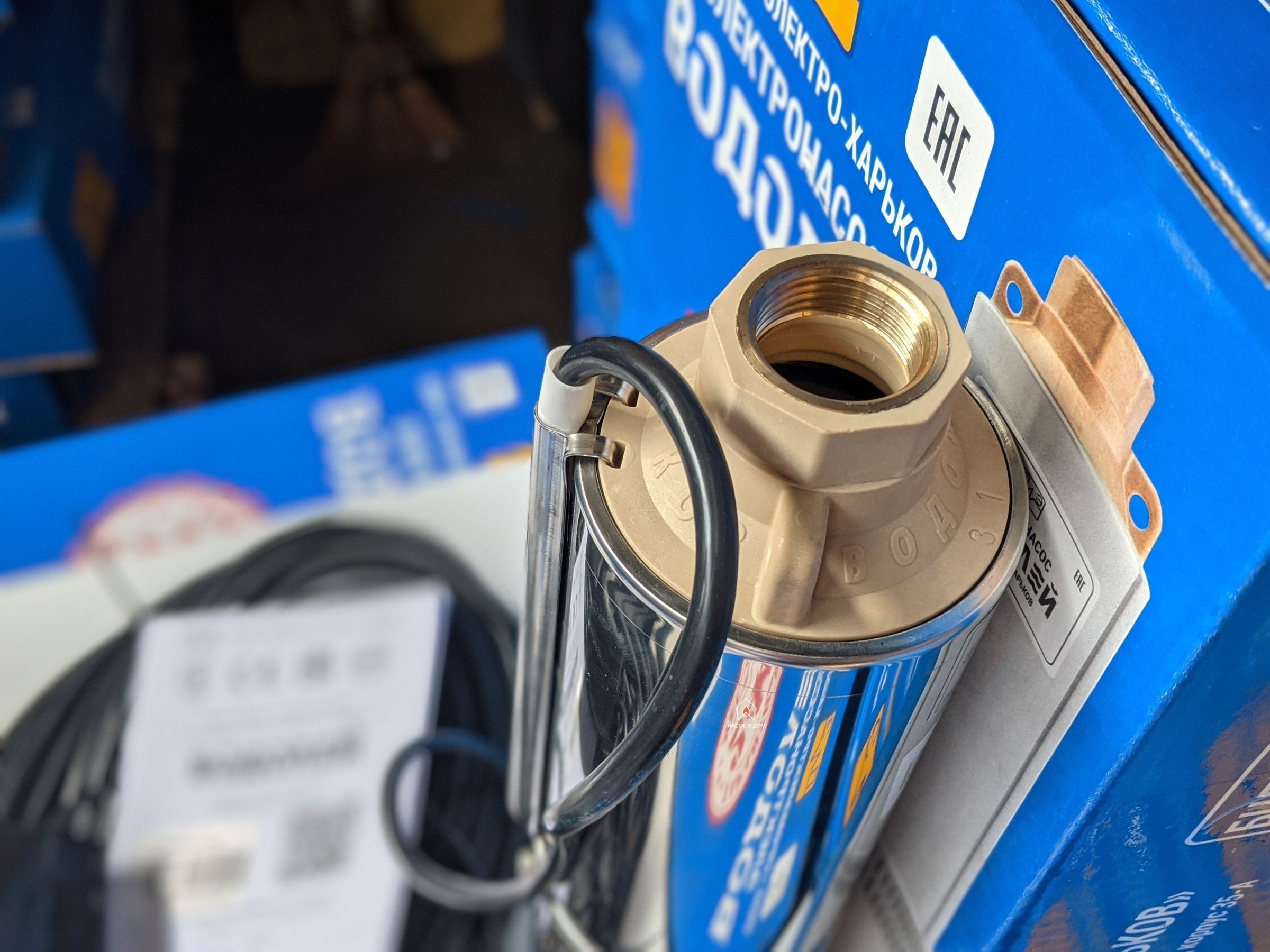

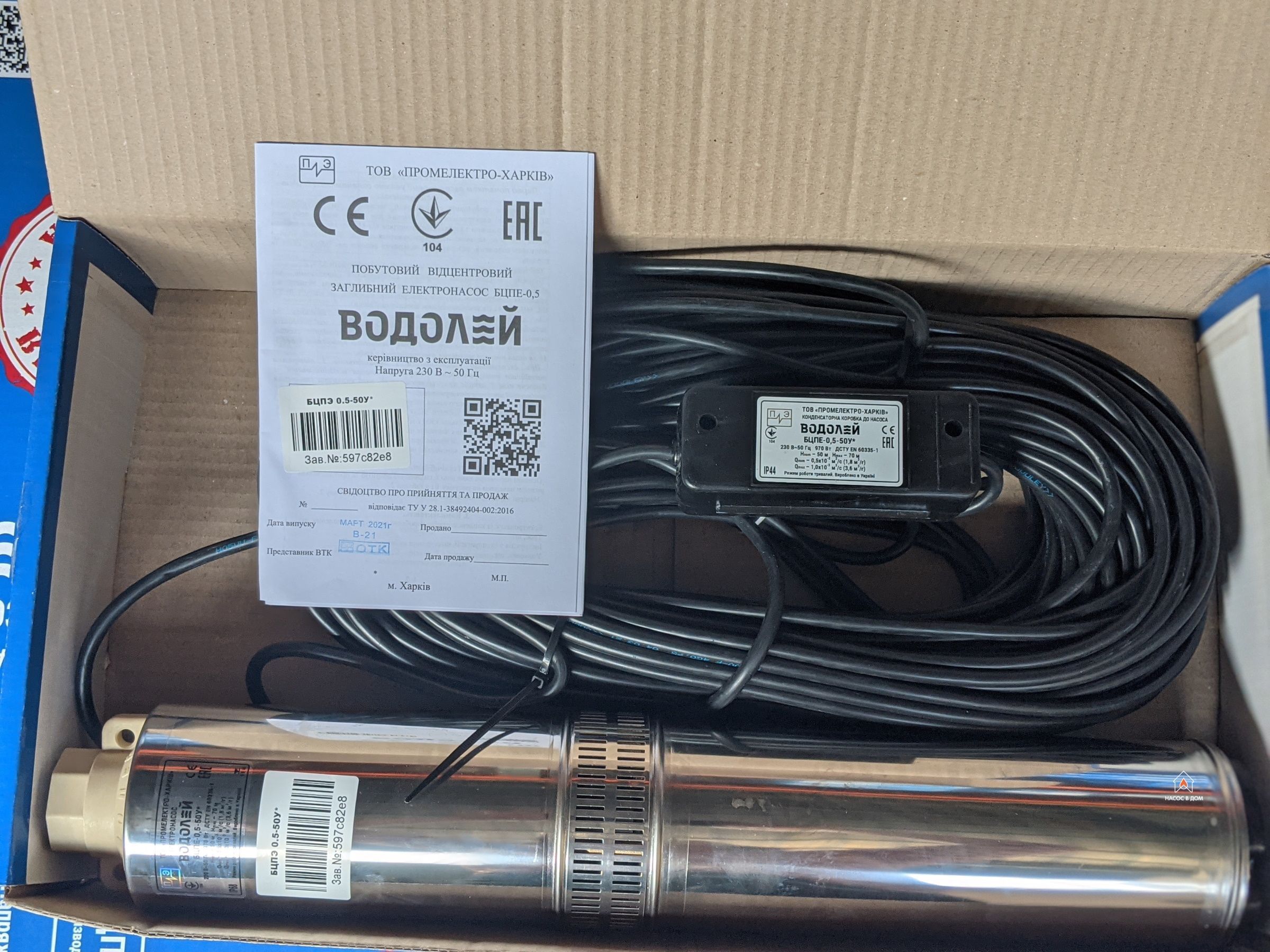

Погружной БЦПЭ0,5-50У Водолей снабжен однофазным электродвигателем и многоступенчатой гидравлической частью, собранными в одно целое. Крышка корпуса насоса Водолей БЦПЭ 0,5-50У снабжена проушинами для крепления троса. Также на крышке Водолея можно увидеть присоединительный патрубок с внутренней трубной резьбой G1". В комплектацию БЦПЭ 0,5-50У входит кабель с клеммной коробкой и вилкой.
Технические характеристики Водолей БЦПЭ 0,5-50У
БЦПЭ 0,5-* | 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Максимальный напор, м | 26 | 35 | 45 | 54 | 71 | 88 | 115 | 145 |
| Максимальная подача, л/с (м³/ч) | 0,8 (3,6) |
| Номинальный напор, м | 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Номинальная подача, л/с (м³/ч) | 0,5 (1,8) |
| Напряжение питания, В | 230 ±23 |
| Номинальная потребляемая мощность, Вт | 400 | 550 | 650 | 720 | 970 | 1270 | 1630 | 2050 |
| Частота сети, Гц | 50 |
| Потребляемый ток, А | 1,8 | 2,5 | 3,0 | 3,3 | 4,4 | 5,7 | 7,5 | 9,3 |
| Частота вращения, об/мин | 2800 |
| Режим работы | Продолжительный |
| Ёмкость конденсатора напряжением 400 Вт, мкФ | 14 | 16 | 20 | 24 | 32 | 40 | 48 | 66 |
| Масса брутто, кг | 8,1 | 9,7 | 11,7 | 13,5 | 15,8 | 19,3 | 23,9 | 28,5 |
| Масса нетто, кг | 7,3 | 9,2 | 10,7 | 12,5 | 14,4 | 17,7 | 22,0 | 26,3 |
| Количество ступеней насосной части | 3 | 4 | 5 | 6 | 8 | 10 | 14 | 17 |

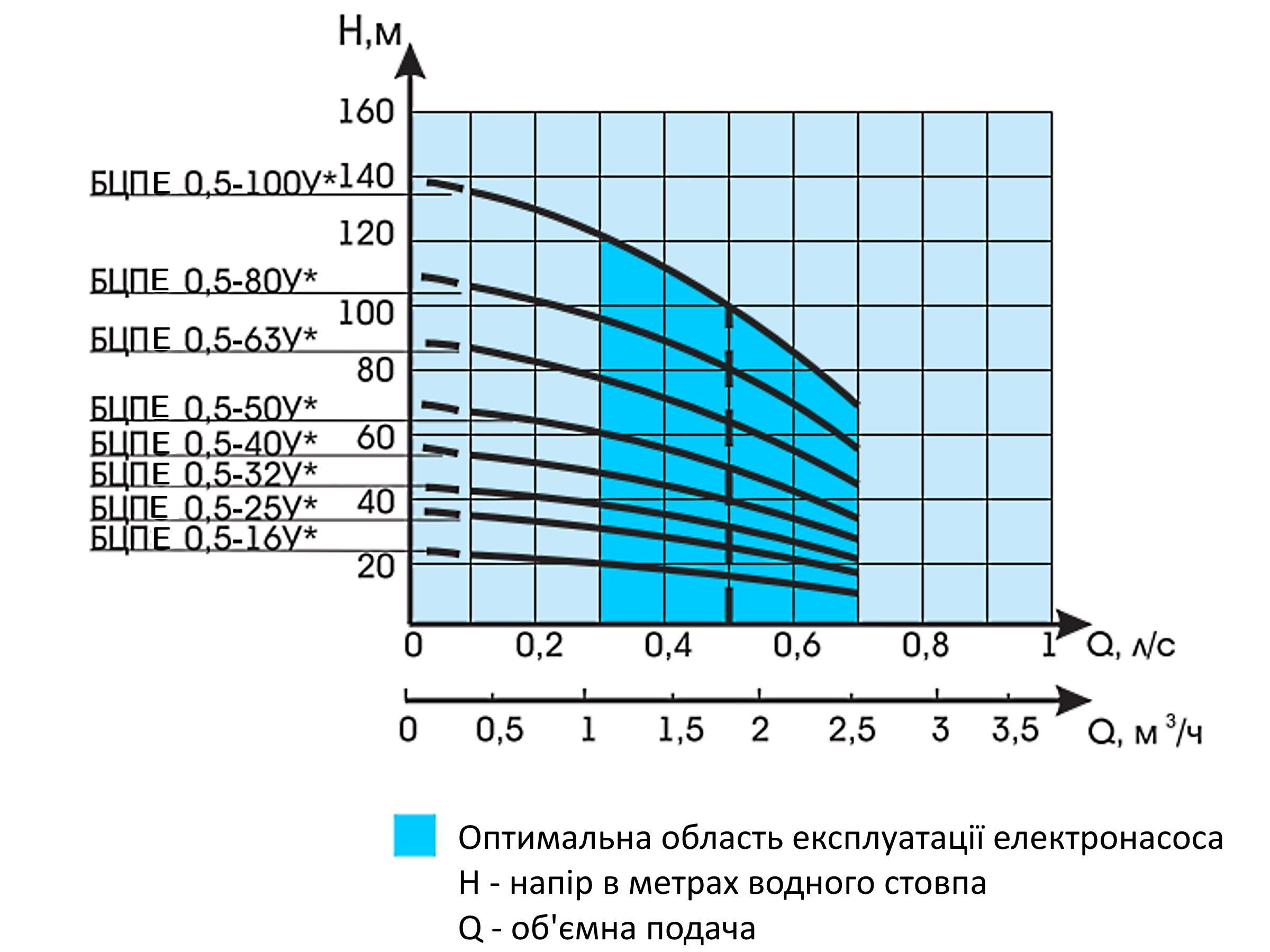

Напорные характеристики Водолей БЦПЭ 0,5-50У
Габаритные и присоединительные размеры Водолей БЦПЭ 0,5-50У
- L1=52 460 L2=50 000 L3=528
- Общий диаметр насоса: 105 мм
- Длина кабеля: 50 м
- Подвод кабеля: боковой
Схема электрическая принципиальная Водолей БЦПЭ 0,5-50У
Условное обозначение элементов схемы:
ЭН - электронасос С - конденсаторы ТР - тепловое реле Хр - вилка Хs - розетка КК - конденсаторная коробка .
Условное обозначение цвета изоляции жил кабеля:
г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила)
Схема установки Водолей БЦПЭ 0,5-40У в скважину
1 - электронасос 2 - хомут шланга 3 - шланг 4 - шнур сетевого питания 5 - трос 6 - место крепления подвески 7 - коробка конденсаторная
