Насосвдом представляет Вашему вниманию бытовой центробежный погружной многоступенчатый насос БЦПЭУ 0,5-25У, который используется для подачи воды в быту из скважин, колодцев для полива садов и огородов. Внутренний диаметр скважины 100 мм и больше.
Отличительной особенностью насоса БЦПЭУ 0,5-25У от других насосов является вывод электрического кабеля сверху, а не на боковой части, что в свою очередь позволяет применять БЦПЭУ 0,5-25У для более узких скважин!
Если насос не погружен полностью в воду, то его категорически запрещается включать. Перекачиваемая вода должна быть очищена от каких-либо примесей, абразивных веществ и песка. Срок службы погружного насоса БЦПЭУ 0,5-25У - не менее 10 лет.
Используйте гидроаккумулятор для предотвращения гидроударов в системе водоснабжения
Описание БЦПЭУ 0,5-25У Водолей:
- электродвигатель - однофазный переменного тока
- насосная часть - многоступенчатая
- выносная конденсаторная коробка, закрепленная на шнуре питания с вилкой
- насосная часть включает в себя корпус, в котором находятся приводной вал, колеса рабочие, лопаточные отводы, направляющие кольца
- крышка с внутренней трубной резьбой G 1"
- встроенное тепловое реле немецкой фирмы Thermik
Технические характеристики Водолей БЦПЭУ 0,5-25У
| Модель БЦПЭУ 0,5- * | 16 | 25 | 32 | 40 | 50 | 63 |
| Номинальная объемная подача, Q nom, л/с (м³/ч) | 30(1,8) |
| Общий напор при номинальной объемной подаче, H nom , м | 16 | 25 | 32 | 40 | 50 | 63 |
| Максимальная объемная подача, Q max, л/с (м³/ч) | 60 (3,6) |
| Максимальный напор H mах, м | 27 | 36 | 47 | 60 | 75 | 90 |
| Напряжение, В | 220 |
| Номинальная потребляемая мощность, Вт | 400 | 550 | 650 | 720 | 970 | 1270 |
| Частота сети, Гц | 50 |
| Потребляемый ток, А | 1,8 | 2,5 | 3,0 | 3,3 | 4,4 | 5,7 |
| Частота вращения двигателя, об/мин | 2800 |
| Режим работы | Продолжительный |
| Ёмкость конденсатора напряжением 400 В, мкФ | 14 | 16 | 24 | 24 | 32 | 40 |
| Масса брутто, кг | 8,4 | 10,1 | 11,9 | 13,6 | 16,2 | 19,2 |
| Масса нетто, кг | 7,6 | 9,2 | 11 | 12,1 | 14,4 | 17,7 |
| Количество ступеней насосной части | 5 | 7 | 8 | 9 | 12 | 14 |

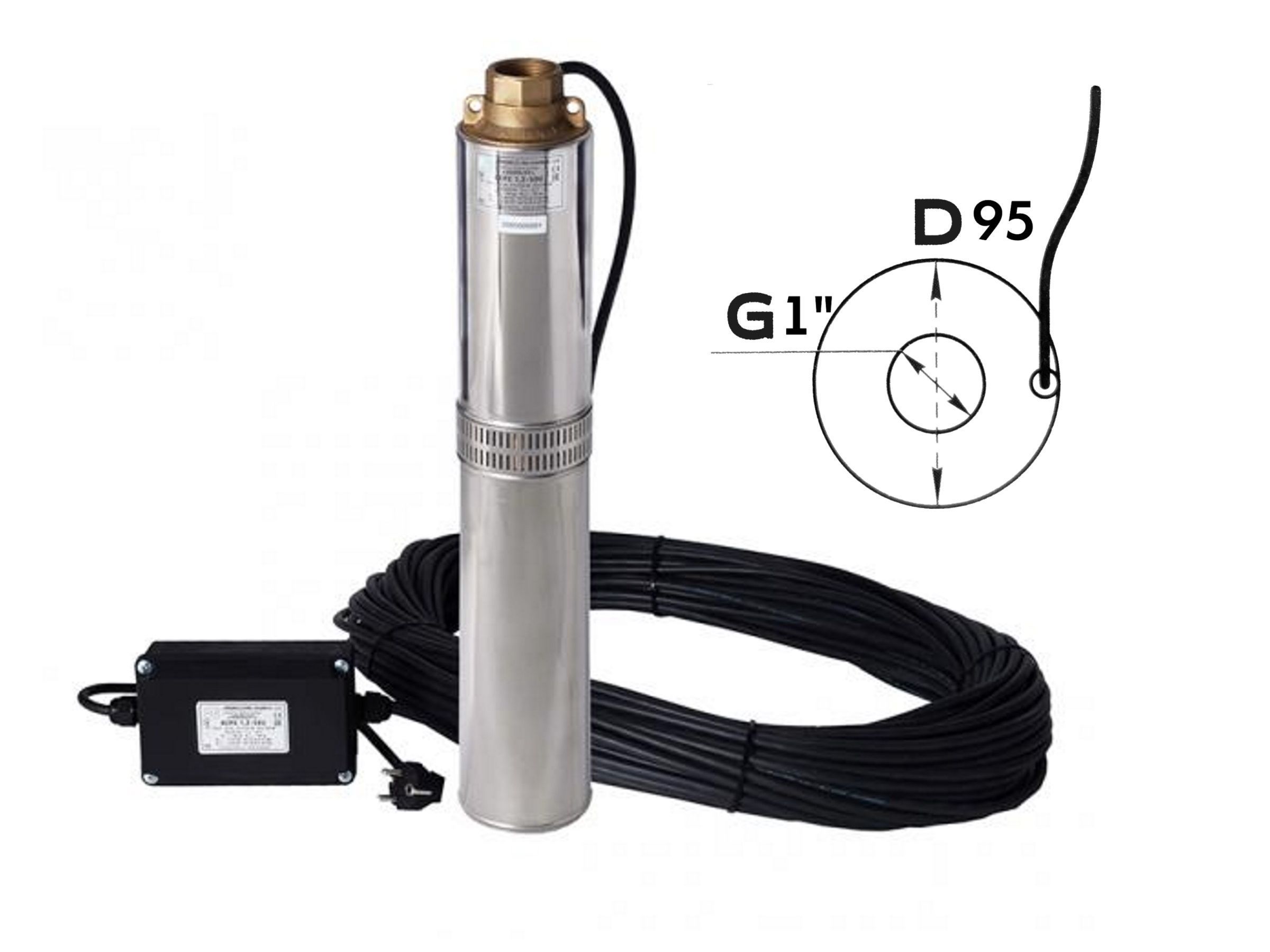

Габаритные и присоединительные размеры БЦПЭУ 0,5-25У
- L1=27 460 L2=25 000 L3=425 мм
- Общий диаметр насоса: 95 мм
- Длина кабеля: 25 м
- Подвод кабеля: верхний
- Подключение G=1"
Схема электрическая принципиальная БЦПЭУ 0,5-25У
Условное обозначение элементов схемы:
ЭН - электронасос С - конденсаторы ТР - тепловое реле Хр - вилка Хs - розетка КК - конденсаторная коробка .
Условное обозначение цвета изоляции жил кабеля:
г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила).
Схема установки в скважину БЦПЭУ 0,5-25У
1 - электронасос 2 - хомут шланга 3 - шланг 4 - шнур сетевого питания 5 - трос 6 - место крепления подвески 7 - коробка конденсаторная
