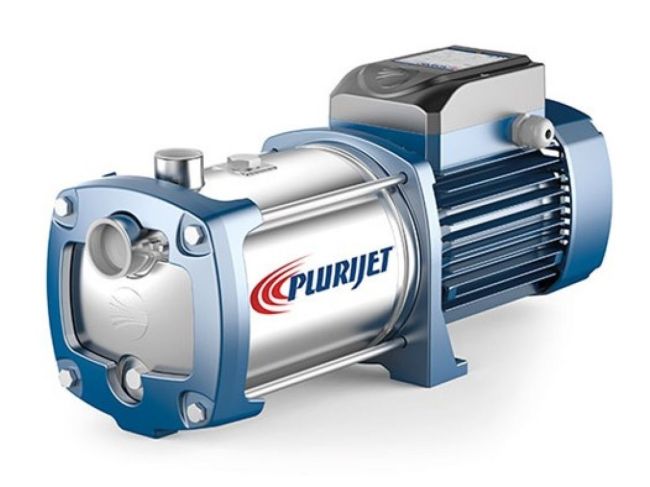

Многоступенчатый самовсасывающий насос PEDROLLO PLURIJET 5/90X заказать в «Климат Технологии» Киев Украина

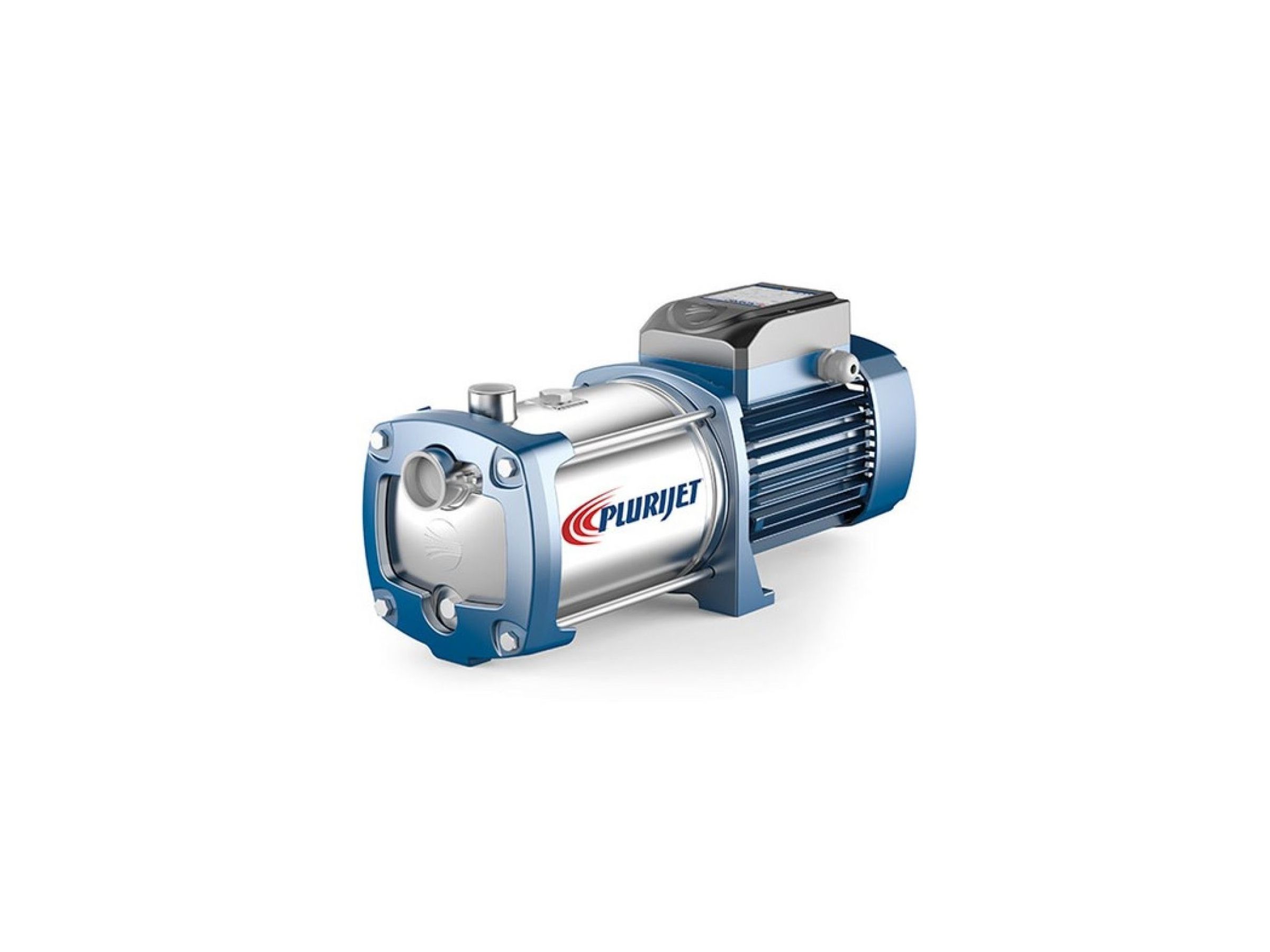

Многоступенчатый самовсасывающий насос PEDROLLO PLURIJET 5/90X

4426

Многоступенчатый самовсасывающий электронасос

P=1.1 кВт, U=380 В, Qmax=4.8 м3/ч, Нmax=76 м

Описание

Многоступенчатый самовсасывающий насос PLURIJET предназначен для перекачивания чистой воды, которая может содержать повышенное количества воздуха, и жидкостей, химически неагрессивных по отношению к конструкционным материалам насоса. Отличительными чертами PLURIJET являются бесшумность, надежность и низкий уровень энергопотребления, и поэтому они рекомендуются к применению в бытовом и коммунальном секторах, в частности, в сочетании с гидроаккумуляторами, для повышения давления и подачи воды, а также в системах сбора и использования дождевой воды, в оросительных системах и т.д.

Установка производится в закрытых помещениях или местах защищенных от атмосферного воздействия.

Условия эксплуатации

  • Манометрическая высота всасывания до 9 м (HS)
  • Температура жидкости от -10 °C до +40 °C
  • Температура окружающей среды до +40 °C
  • Максимальное давление в корпусе насоса 6 бар
  • Непрерывный режим работы S1

Рабочие характеристики и технические данные

Показатели производительности насосов Pedrollo PLURIJET
ТИП МОЩНОСТЬ (P2) Q м³/ч 0 0.3 0.6  1.2 2.4 3.6 4.8 6.0 7.8 8.4 9.6 10.8 12.0
Однофазный Трехфазный кВт л.с. ⏶ л/мин 0 5 10 20 40 60 80 100 130 140 160 180 200
PLURIJETm 5/90X PLURIJET 5/90X 1.1 1.5 IE3 Н метры 76 76 73.5 70 60.5 47 33
PLURIJETm 6/90X PLURIJET 6/90X 1.5 2 93 93 90.5 86 74.5 59.5 43
PLURIJETm 3/130X PLURIJET 3/130X 1.1 1.5 49 49 48.5 47.5 45 42.5 38.5 33.5 24
PLURIJETm 4/130X PLURIJET 4/130X 1.5 2 65 65 64 63 60 56 50 43 31
PLURIJETm 5/130X PLURIJET 5/130X 1.8 2.5 81 81 80.5 79 75 70 62.5 54 39
- PLURIJET 6/130X 2.2  3 97 97 96.5 94.5 90 83 74.5 64 46
PLURIJETm 3/200X PLURIJET 3/200X 1.1 1.5 44 43.5 43.5 43 42 40.5 38 35 29 27.5 23 18 13
PLURIJETm 4/200X PLURIJET 4/200X 1.5 2 58 57.5 57.5 57 55 52.5 49.5 45 38 35.5 30 24 17
PLURIJETm 5/200X  PLURIJET 5/200X 1.8 2.5 73 72 71.5 71 69 65.5 62 56.5 48 44.5 38 30 22
- PLURIJET 6/200X 2.2 3 87 86 85.5 85 82 78 73 67 57 53 45 36 26

Q - Производительность H - Общий манометрический напор HS - Высота всасывания
Допустимое отклонение характеристик насосов соответствует классу 3B согласно IEC 60034-30-1.
⏶ Класс эффективности трехфазного двигателя (IEC 60034-30-1)

МОДЕЛЬ
PLURIJET 5/90X
ТИП
Однофазный
МОЩНОСТЬ (P2)
кВт л.с.
1.1 1.5
ПРОИЗВОДИТЕЛЬНОСТЬ (Q)
м³/ч л/мин
4.8 80

Конструктивные характеристики

Чертеж насосов Pedrollo серии PLURIJET
1 КОРПУС НАСОСА Нержавеющая сталь AISI 304, патрубки с резьбой согласно ISO 228/1
2 ФЛАНЕЦ Нержавеющая сталь AISI 304
3 РАБОЧИЕ КОЛЕСА Технополимер Noryl FE1520PW
4 ДИФФУЗОРЫ Нержавеющая сталь AISI 304
5 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3 - 1.4104
6 МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ Уплотнение
Тип		 Вал
Диаметр		 Материалы
Неподвижное кольцо Вращающееся кольцо Эластомер
FN-18 Ø 18 мм Керамика Графит NBR
7 ПОДШИПНИКИ 6304 2RS - C3 / 6204 ZZ - C3E
9 ЭЛЕКТРОДВИГАТЕЛЬ PLURIJETm: однофазный 220-230 В - 50 Гц с тепловой защитой, встроенной в обмотку

PLURIJET: трехфазный 230/400 В - 50 Гц

➠ Электронасосы с трехфазным двигателем имеют высокую эффективность класса  IE2 до P2=0,55 кВт и IE3 от P2=0,75 кВт (IEC 60034-30-1)
Изоляция: класс F
Степень защиты: IP X4
1 КОРПУС НАСОСА
Нержавеющая сталь AISI 304, патрубки с резьбой согласно ISO 228/1
2 ФЛАНЕЦ
Нержавеющая сталь AISI 304
3 РАБОЧИЕ КОЛЕСА
Технополимер Noryl FE1520PW
4 ДИФФУЗОРЫ
Нержавеющая сталь AISI 304
5 ВАЛ ДВИГАТЕЛЯ
Нержавеющая сталь EN 10088-3 - 1.4104
6 МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ
FN-18 Ø 18 мм
Неподвижное кольцо
Керамика
Вращающееся кольцо
Графит
Эластомер
NBR
7 ПОДШИПНИКИ
6304 2RS - C3 / 6204 ZZ - C3E
9 ЭЛЕКТРОДВИГАТЕЛЬ
Трехфазный 230/400 В - 50 Гц

Размеры и вес

Габаритный чертеж насосов Pedrollo PLURIJET 60X-80X-100X
ТИП ПАТРУБКИ РАЗМЕРЫ, мм ВЕС, кг
Однофазный Трехфазный DN1 DN2 a f h h1 h2 n n1 w s 1~ 3~
PLURIJETm 5/90X PLURIJET 5/90X 1¼" 1" 73 549 228 145 56 185 145 245 11 19.4 19.4
PLURIJETm 6/90X PLURIJET 6/90X 1¼" 1" 73 575 228 145 56 185 145 271 11 21.7 21.7
PLURIJETm 3/130X PLURIJET 3/130X 1¼" 1" 73 497 228 145 56 185 145 193 11 18.0 18.0
PLURIJETm 4/130X PLURIJET 4/130X 1¼" 1" 73 523 228 145 56 185 145 219 11 19.9 19.9
PLURIJETm 5/130X PLURIJET 5/130X 1¼" 1" 73 569 228 145 56 185 145 245 11 23.3 23.3
- PLURIJET 6/130X 1¼" 1" 73 595 228 145 56 185 145 271 11 - 24.0
PLURIJETm 3/200X PLURIJET 3/200X 1¼" 1" 73 497 228 145 56 185 145 193 11 18.0 18.0
PLURIJETm 4/200X PLURIJET 4/200X 1¼" 1" 73 523 228 145 56 185 145 219 11 19.9 19.9
PLURIJETm 5/200X PLURIJET 5/200X 1¼" 1" 73 569 228 145 56 185 145 245 11 23.3 23.3
- PLURIJET 6/200X 1¼" 1" 73 595 228 145 56 185 145 271 11 - 24.0

ПАТРУБКИ
DN1 DN2
1¼"
 1”
РАЗМЕРЫ, мм
a f h h1 h2 n n1 w s
73 549 228 145 56 185 145 245 11
ВЕС, кг
19.4

Потребляемый ток

ТИП НАПРЯЖЕНИЕ
Трехфазный 230 B 400 B 690 В 240 В 415 В 720 В
PLURIJET 5/90X 6.1 A 3.5 A 2.0 A 5.9 A 3.4 A 1.9 A
PLURIJET 6/90X 7.3 A 4.2 A 2.4 A 6.9 A 4.0 A 2.3 A
PLURIJET 3/130X 5.6 A 3.2 A 1.8 A 5.4 A 3.1 A 1.8 A
PLURIJET 4/130X 6.9 A 4.0 A 2.3 A 6.6 A 3.8 A 2.2 A
PLURIJET 5/130X 9.0 A 5.2 A 3.0 A 8.6 A 5.0 A 2.9 A
PLURIJET 6/130X 9.9 A 5.7 A 3.3 A 9.5 A 5.5 A 3.2 A
PLURIJET 3/200X 5.9 A 3.4 A 2.0 A 5.7 A 3.3 A 1.9 A
PLURIJET 4/200X 7.3 A 4.2 A 2.4 A 7.0 A 4.0 A 2.3 A
PLURIJET 5/200X 9.4 A 5.4 A 3.1 A 9.0 A 5.2 A 3.0 A
PLURIJET 6/200X 10.2 A 5.9 A 3.4 A 9.8 A 5.7 A 3.3 A

Подробнее о товаре

Производитель
PEDROLLO (Педролло)
Мощность, Вт
1100
Производительность, max м3/ч
4.8
Напор, мах м
76
Напряжение питания, В
380
