Обсяг 100/150 л, t° раб: -10° С... + 110° С, P max = 8 бар, для VAV, VAO 100-150, VRV 150-200

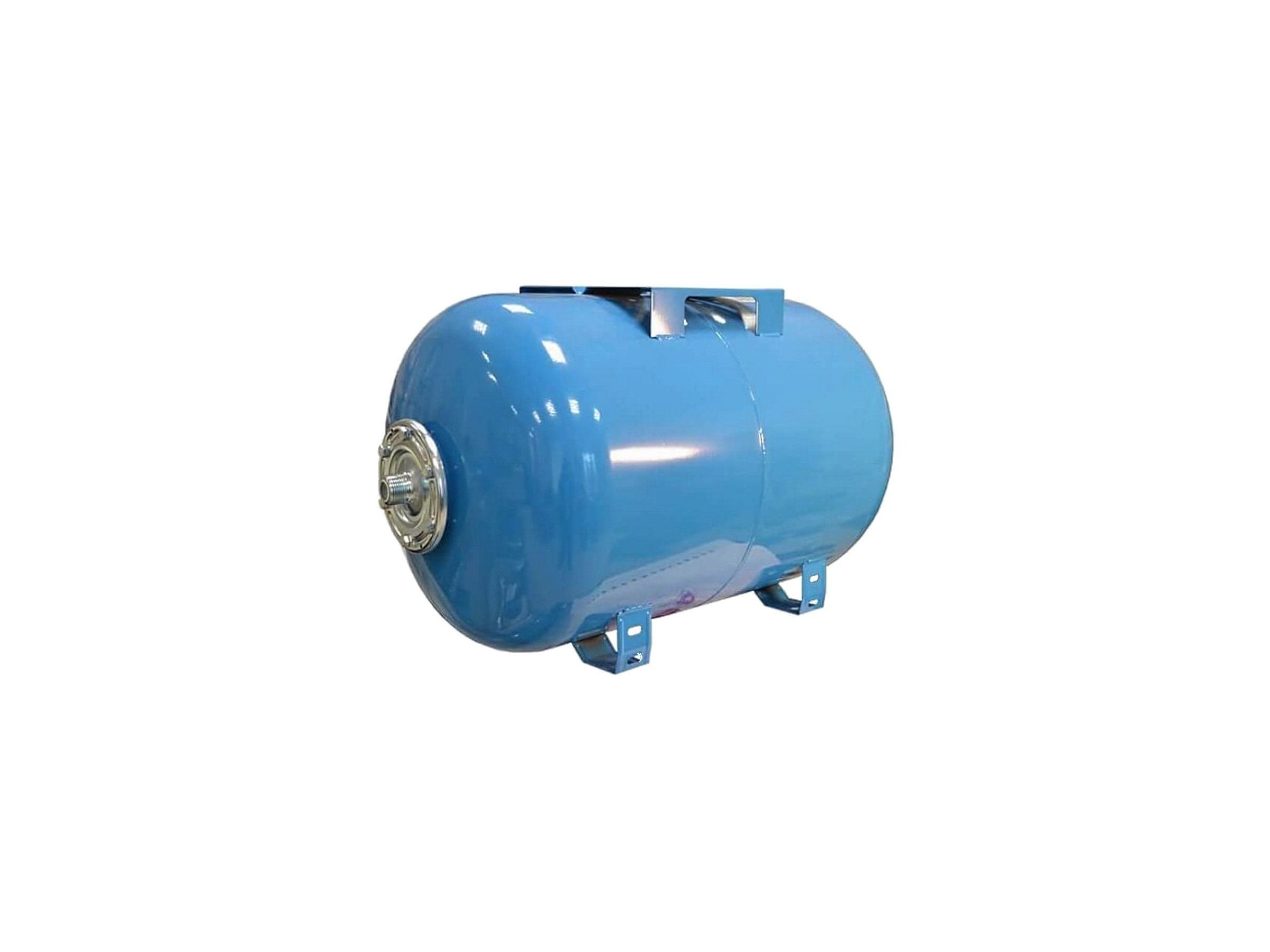

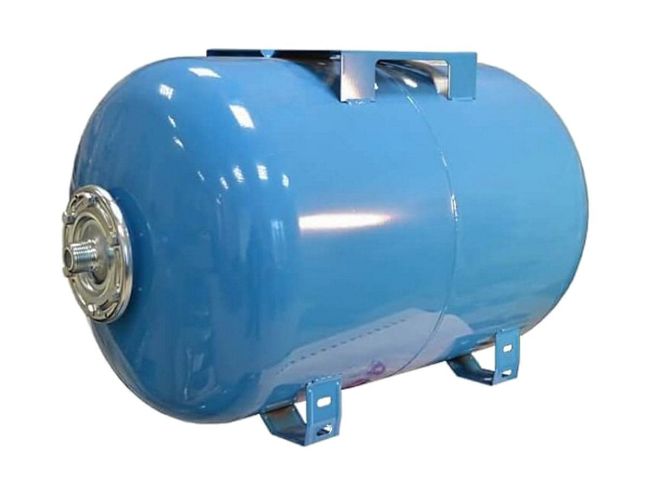

Гідроакумулятор AquaSystem (Аквасистем) VAO 150 використовується як мембранний бак для водопостачання, основним завданням якого є запас і зберігання питної води і підтримки необхідного напору. Мембранний бак для водопостачання захищає систему від гідроударів, які виникають внаслідок різкого виключення або включення насоса, або бизакритія крана. Гідроудар може бути причиною прориву трубопроводів і зменшує час служби сантехнічної арматури. Особливе значення для зберігання питної води має матеріал мембрани, з якого вона виготовлена. У конструкції гідроакумулятора на 150 літрів використовується еластична харчова гума. Гідроакумулятор Аквасистем VAO 150 призначений для установки на підлогу в горизонтальному положенні.
Конструкція мембранного бака для водопостачання :
Металева ємність 1 , усередині якої вставлена гумова мембрана у вигляді груші 2 з харчової гуми. Фартух мембрани закріплений між фланцями 3 за допомогою болтів 4 . У верхній частині бака є тяга з патрубком 5 , закріплена гайкою 6 . Патрубок служить для установки запобіжного клапана і повітрявідводчика. Потрібно враховувати, що вода займає не весь обсяг бака, а всього лише його частина. Інший обсяг займає повітря під тиском. Тиск повітряної подушки може регулюватися за допомогою ніпеля 7 , закритого пластиковою кришкою 8 .
Робота насоса полягає в подачі води під тиском в труби і, природно, в грушу гідроакумулятора. Мембрана - груша розширюється, при цьому повітря, що оточує мембрану, починає стискатися. Наповнення бака водою відбувається, поки тиск води не зрівняється тиском повітря. Якщо водоспоживання немає, тиск в системі вирівнюється з тиском відключення реле. Насос вимикається. При відкритті крана вода, що витісняється тиском повітря, надходить в першу чергу з гідроакумулятора і тільки, коли тиск в системі впаде нижче установочного, реле тиску включає в роботу насос.
«Клімат Технології» пропонує широкий вибір баків для води об'ємом від 24 літрів і до 3000. Ви також можете купити бак для води Elbi, AQUAPRESS, SPRUT. Приємні ціни та висока якість. Гарантія від виробника.

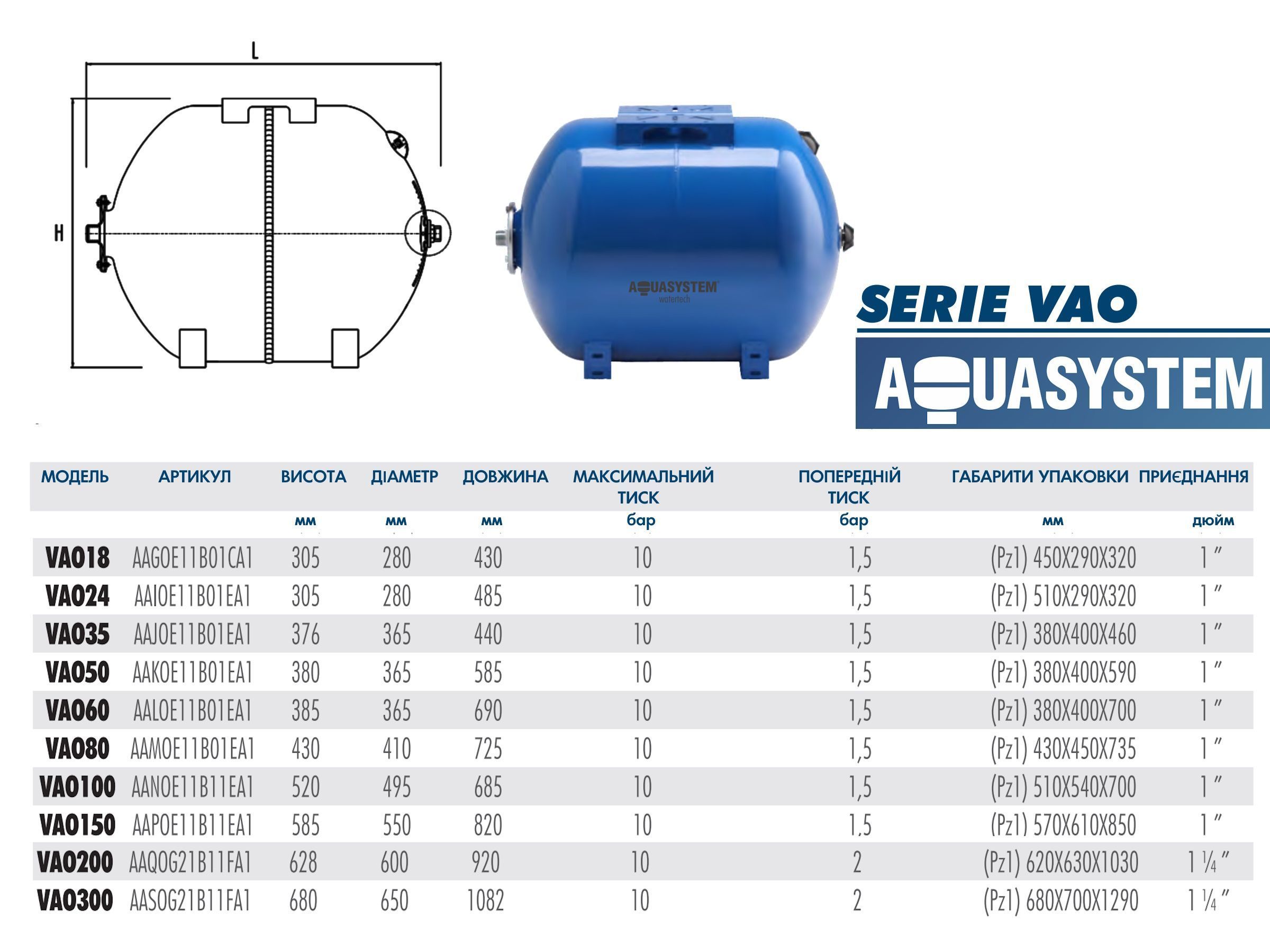

Технічні характеристики
- Обсяг - 150 літрів
- Номінальний тиск повітря (0,15... 0,2) МПа
- Діапазон температури води (+1... +95) ° С
- Робоче середовище - вода
- Матеріал бака гідроакумулятора - чорна сталь
- Забарвлення бака - порошкова
- Фланець 80 мм з оцинкованої сталі
- Матеріал мембрани - EPDM гума
- Габарити HxDxL - 585х550х820 мм
- Маса - 23 кг
