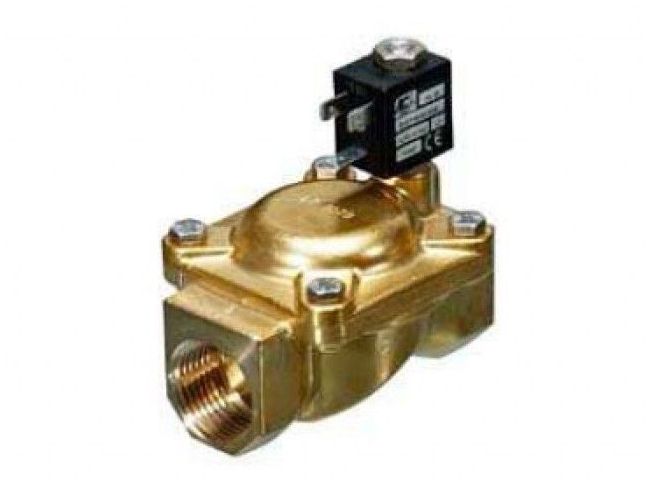

Електромагнітний клапан E107FE25 Ду25 (1") - є нормально закритим клапаном непрямої дії (від компанії відомого італійського виробника ACL). Нормально закритий клапан E107FE25 - це клапан, рух рідини (або інший середовища) через який закрито арматурним ущільненням до подачі електроживлення на котушку. Тобто при подачі електричного струму, проток рідини відкривається. Застосовується клапан для управліннями потоку води, газу, пари або повітря. Соленоїдний клапан ACL E107FE25 є клапаном з допоміжною мембраною. Допоміжна мембрана забезпечує більш точну роботу клапана. Тип клапана 107- це 2-х лінійний отсечной нормально закритий клапан.
Властивості клапана E107FE25:
- Ручний перезапуск
- Kv 10,2 м3/год
- Діаметр приєднання Ду25 (1")
- Максимально допустимий тиск 25бар (2,5 МПа)
- Мінімальний перепад тиску 0,15бар (15кПа)
- Корпус клапана з кришкою латунь
- Матеріал ущільнення ЕРDМ (етилен-пропіленовий каучук)
- Температурний діапазон -10 до +140°С
Технічна характеристика електромагнітного клапана ACL E107FE25:
- Діаметр приєднання Ду25 (1")
- Максимально допустимий тиск 25 бар (2,5 МПа)
- Мінімальний перепад тиску 0,15 бар (15 кПа)
- Корпус клапана з кришкою латунь
- Матеріал ущільнення ЕРDМ (етилен-пропіленовий каучук)
- Температурний діапазон -10 до + 140°С
- Довжина 96 мм
- Маса 1,2 кг
- Максимальна в'язкість 25 сСт (мм 2 /с)
- Допустима температура зовнішнього середовища:
для котушки класу F -10°С ... + 55°С
для котушки класу Н -10°С ... +80°С
Конструкція електромагнітного нормально закритого клапана ACL E107FE25:
1 - фіксуюча котушку гайка; 2 - котушка; 3 - арматурна група; 4 - арматурна трубка; 5 - мембранна група; 6 - клапан регулювання швидкості
