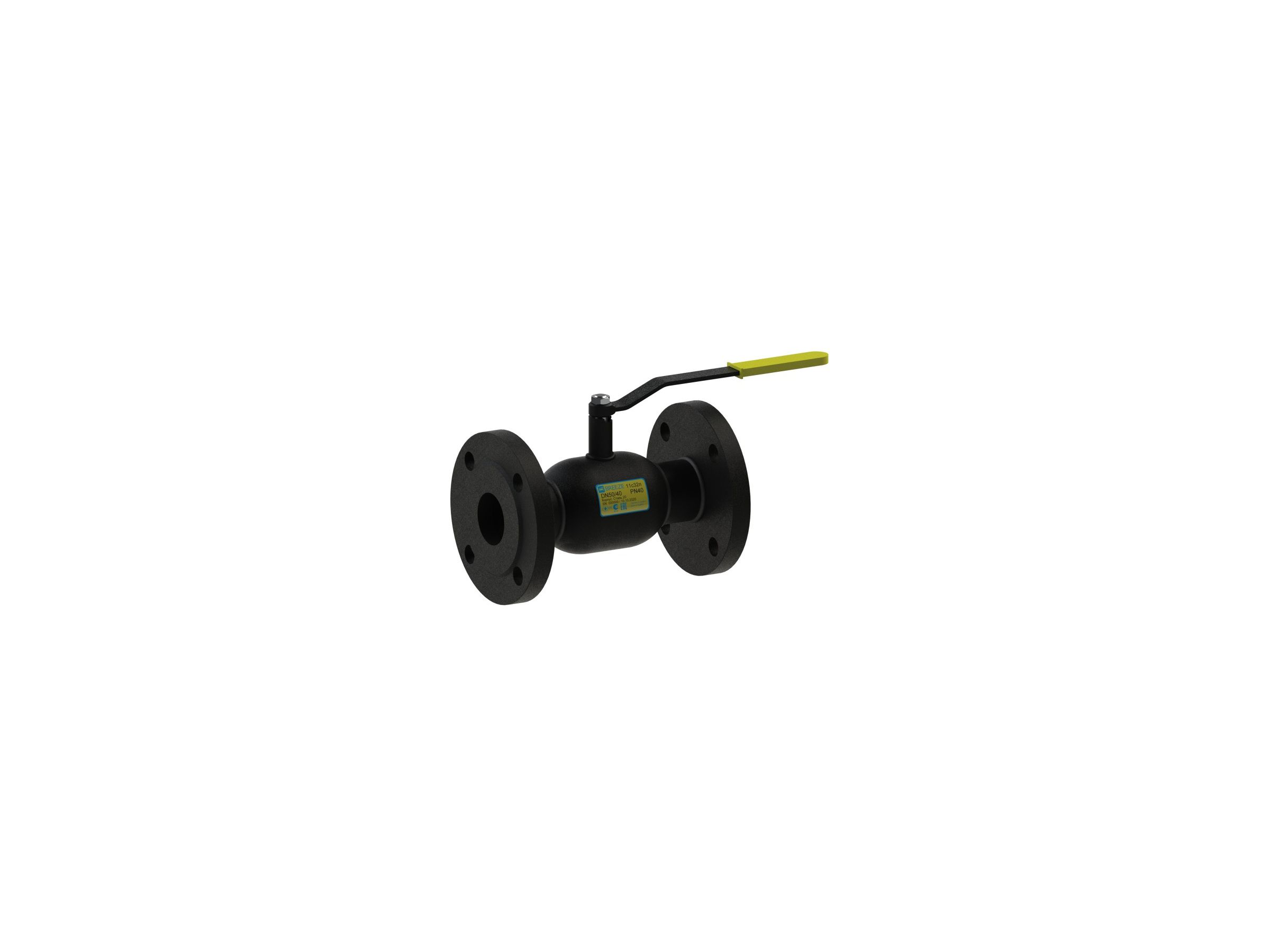

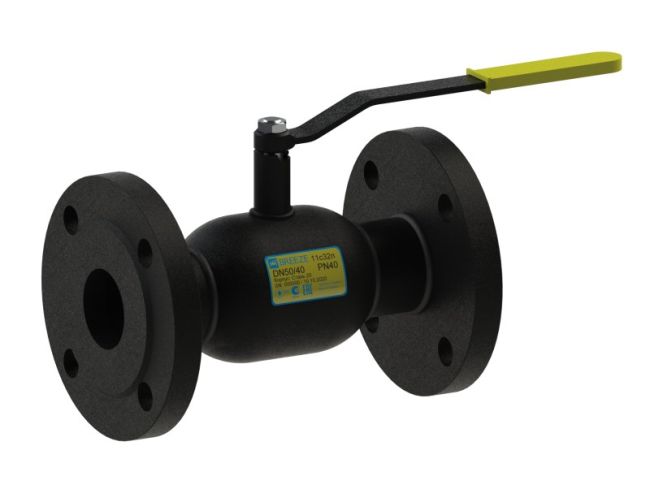

Кран кульовий BREEZE 11с32п Ду 40/32
Кран кульовий BREEZE 11с32п Ду 40/32

Кран кульовий BREEZE 11с32п Ду 40/32

BREEZE
6972
2 553 грн
Модель 11с32п
Серія BREEZE Europe
Артикул 11.32.015-001
Тип з’єднання фланець/фланець
Тип проходу стандартнопрохідний
Тип приводу ручний
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16, PN25, PN40
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с32п BREEZE™  – фланець/фланець , стандартний прохід, PN40, PN25, PN16 є однією з базових моделей у лінійці цільнозварених кранів. Він виготовлений з фланцями, розміри яких дають можливість встановлювати його на PN40, PN25, PN16, PN10 для DN15-50 і PN25 для DN 15-300

Конструкція та матеріали

Кран кульовий BREEZE 11с32п Ду 40/32 1

Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Шайба опорна Сталь 3сп ДСТУ 4484
8 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Штифт Сталь 45Х ГОСТ 4543
11 Фланець Сталь 3сп ДСТУ 4484
12 Рукоятка Сталь 3сп ДСТУ 4484
13 Гайка ДСТУ ISO 8992

Розміри

Кран кульовий BREEZE 11с32п Ду 40/32 2

Артикул DN D PN L H A DF1 DF2 DF3 n W
11.32.015-001 15 10 40 130 73 124 95 65 14 4 1.7
11.32.020-001 20 15 40 150 89 130 105 75 14 4 2.3
11.32.025-001 25 20 40 160 94 130 115 85 14 4 3.2
11.32.032-001 32 25 40 180 80 165 135 100 18 4 4.3
11.32.040-001 40 32 40 200 86 235 145 110 18 4 5.4
11.32.050-001 50 40 40 230 114 239 160 125 18 4 7.2
11.32.065-001 65 50 25 270 120 239 180 145 18 8 9.4
11.32.080-001 80 65 25 280 126 273 195 160 18 8 11.4
11.32.100-001 100 80 25 300 136 382 230 190 22 8 17.3
11.32.125-001 125 100 25 350 172 543 270 220 26 8 25.9
11.32.150-001 150 125 25 350 190 543 300 250 26 8 33.3
11.32.200-001 200 150 25 400 226 780 360 310 26 12 50.0

Детальніше про товар

DN
40/32
