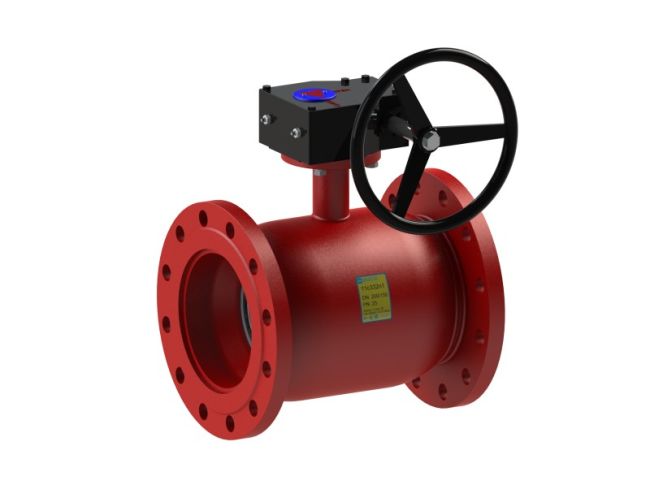

Кран кульовий BREEZE 11с332п1 Ду 200/150
Кран кульовий BREEZE 11с332п1 Ду 200/150

Кран кульовий BREEZE 11с332п1 Ду 200/150

BREEZE
6999
ціна за запитом
Модель 11с332п1
Серія BREEZE Steam
Артикул 11.24.200-003
Тип з’єднання фланець/фланець
Тип проходу стандартнопрохідний
Тип приводу механічний редуктор
Клас герметичності А
Робоча температура -30….+200ºС
Тиск PN25
Робоче середовище вода, пара, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с332п1 BREEZE™  – фланець/фланець , стандартний прохід PN25, цільнозварений фланцевий, застосовується на трубопроводах парових та пароконденсуючих систем. Для ущільнення штоку використовується армована сальникова набивка виготовлена з терморозширеного графіту з інгібітором корозії. Завдяки зажимній гайці  можливо, за необхідністю, «підтянути» ущільнення на штоці або замінити його без демонтажу.

Конструкція та матеріали

Кран кульовий BREEZE 11с332п1 Ду 200/150 1

Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток, зажимна гайка Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Шайба опорна Сталь 3сп ДСТУ 4484
8 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2001
10 Фланець Сталь 3сп ДСТУ 4484
11 Редуктор ISO 5211

Розміри

 Кран кульовий BREEZE 11с332п1 Ду 200/150 2

Артикул DN D PN L H DF1 DF2 DF3 n W
11.24.150-003 150 125 25 350 418 300 250 26 8 47.1
11.24.200-003 200 150 25 400 434 360 310 26 12 62.5

Детальніше про товар

DN
200/150
