Кран кульовий BREEZE 11с32п Ду 65/50
3 542 грн
Модель | 11с333п |
Серія | BREEZE Europe |
Артикул | 11.33.100-003 |
Тип з’єднання | фланець/фланець |
Тип проходу | стандартнопрохідний |
Тип приводу | механічний редуктор |
Клас герметичності | А |
Робоча температура | -35….+180ºС |
Тиск | PN16 |
Робоче середовище | вода, природний газ, нафтопродукти, інертні гази… Докладніше… |

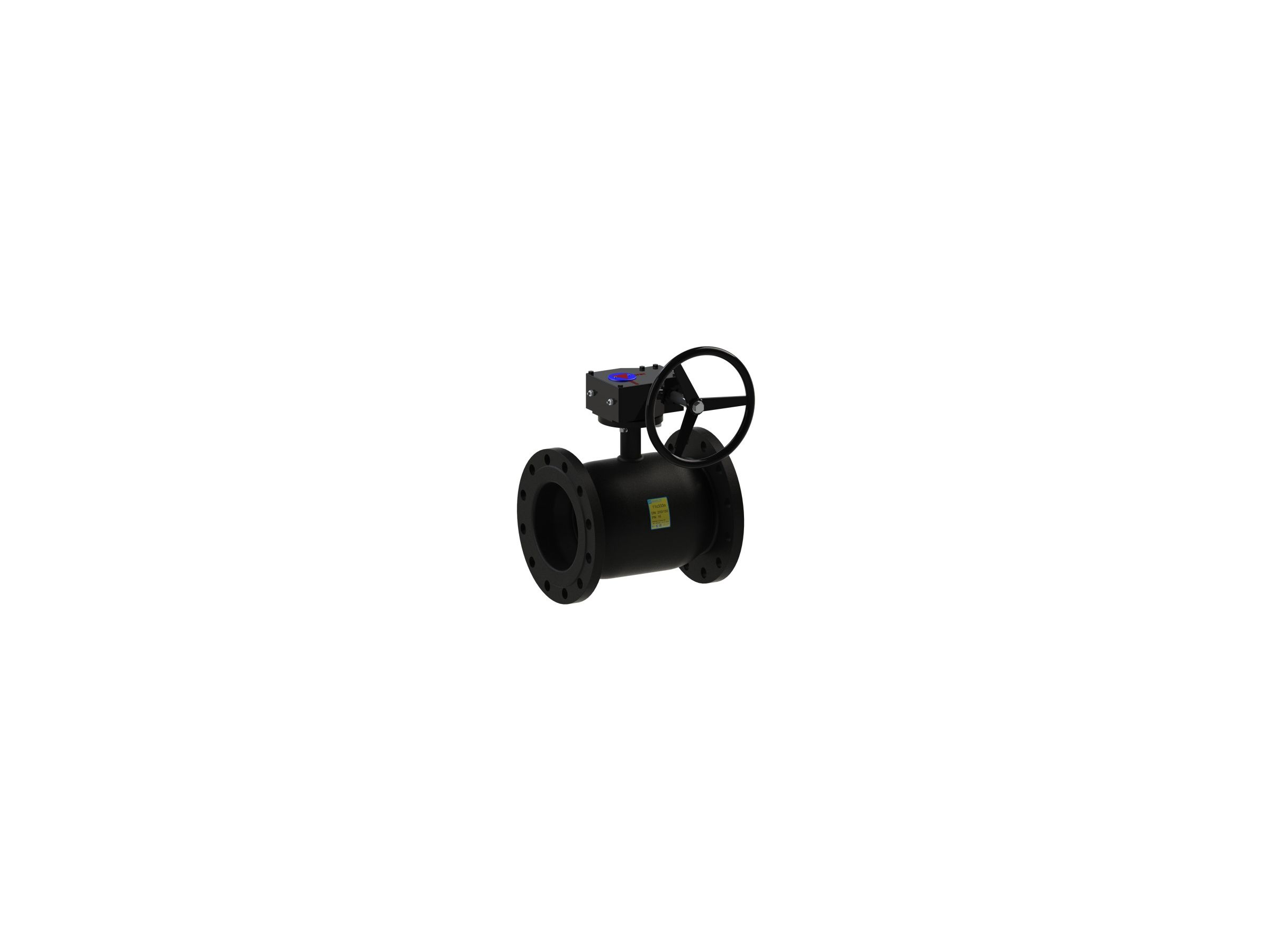

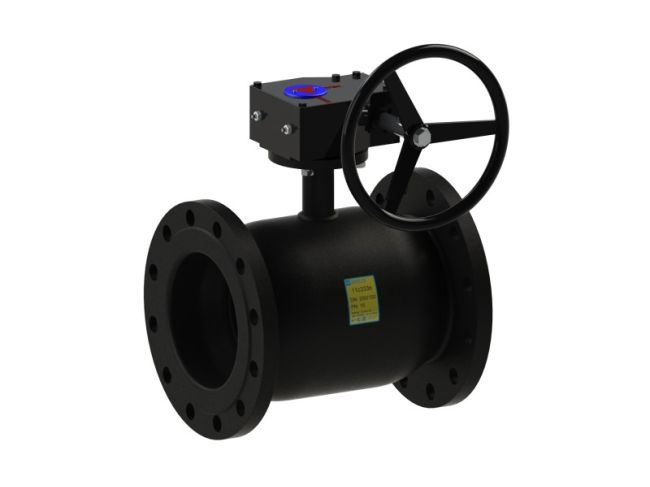

Кран кульовий 11с333п BREEZE™ – фланець/фланець , стандартний прохід, PN16 доповнюють лінійку BREEZE Europe фланцевим з’єднанням на PN16 для всіх діаметрів від DN50 до DN400. Будівельна довжина та приєднувальні розміри кранів 11с33п DN50, DN80, DN100 та DN150 відповідають клиновим засувкам 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.
№ | Деталь | Матеріал |
1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Ущільнююче кільце кулі | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарільчата | Сталь 65Г ДСТУ 8429 |
7 | Шайба опорна | Сталь 3сп ДСТУ 4484 |
8 | Ущільнення штоку | Фтороплас-Ф4 ГОСТ 10007 |
9 | Ущільнююче кільце штоку | Фторсілоксан |
10 | Фланець | Сталь 3сп ДСТУ 4484 |
11 | Редуктор | ISO 5211 |
Артикул | DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
11.33.100-003 | 100 | 80 | 16 | 230 | 339 | 215 | 180 | 18 | 8 | 27.6 |
11.33.125-003 | 125 | 100 | 16 | 350 | 355 | 245 | 210 | 18 | 8 | 33.7 |
11.33.150-003 | 150 | 125 | 16 | 350 | 373 | 280 | 240 | 22 | 8 | 40.9 |
11.33.150-006 | 150 | 100 | 16 | 280 | 355 | 280 | 240 | 22 | 8 | 37.2 |
11.33.200-003 | 200 | 150 | 16 | 400 | 390 | 335 | 295 | 22 | 12 | 52.0 |
11.33.250-002 | 250 | 200 | 16 | 650 | 518 | 405 | 355 | 26 | 12 | 124.5 |
11.33.300-002 | 300 | 250 | 16 | 750 | 619 | 460 | 410 | 26 | 12 | 187.8 |
11.33.350-002 | 350 | 300 | 16 | 850 | 657 | 520 | 470 | 26 | 16 | 270.6 |
11.33.400-002 | 400 | 300 | 16 | 850 | 657 | 580 | 525 | 30 | 16 | 305.0 |
