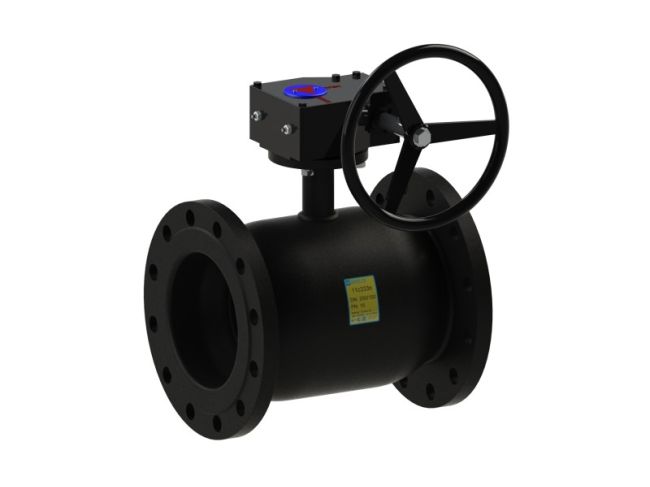

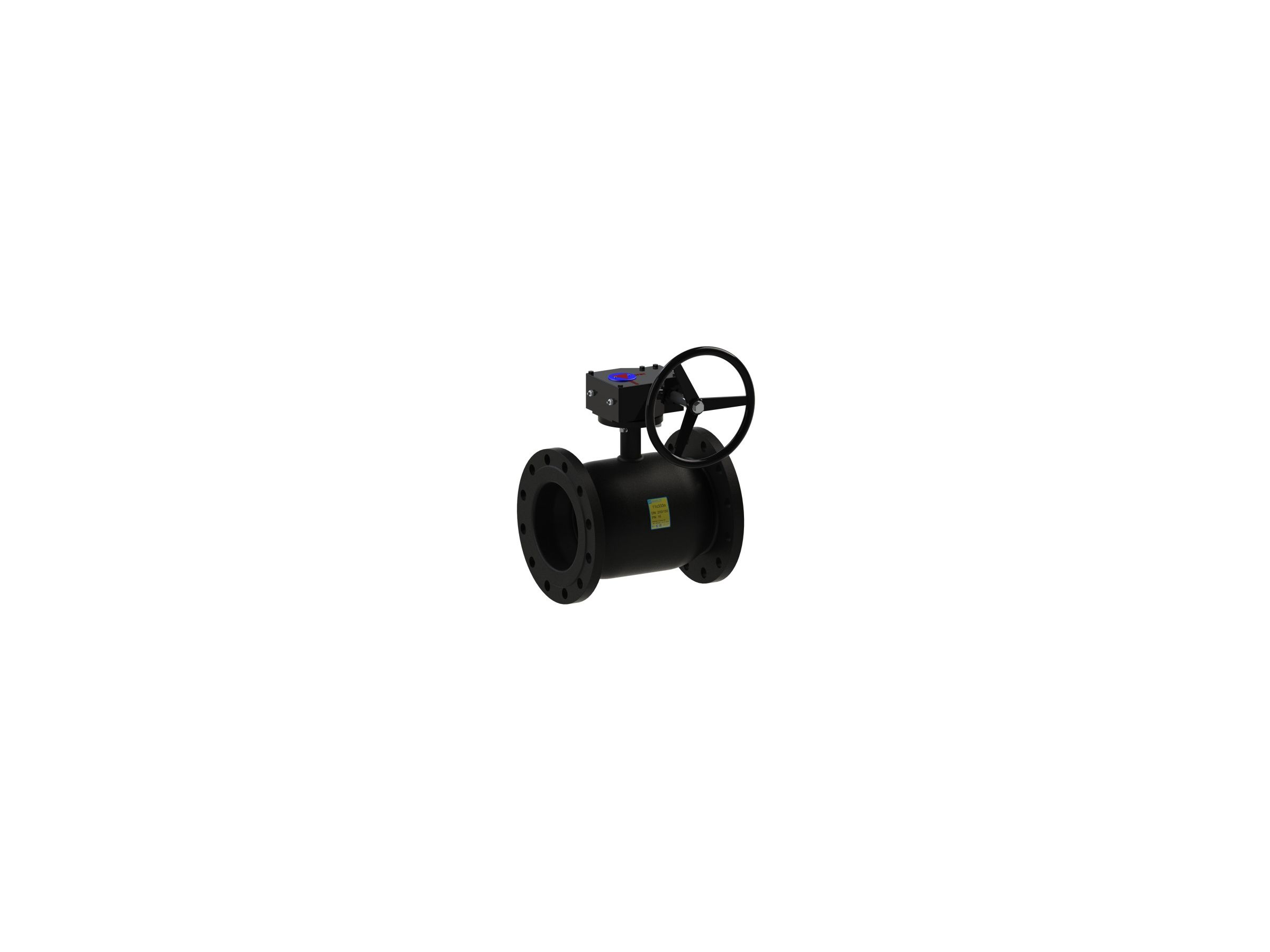

Кран кульовий BREEZE 11с333п Ду 150/100
Кран кульовий BREEZE 11с333п Ду 150/100

Кран кульовий BREEZE 11с333п Ду 150/100

BREEZE
7002
14 120 грн
Модель 11с333п
Серія BREEZE Europe
Артикул 11.33.100-003
Тип з’єднання фланець/фланець
Тип проходу стандартнопрохідний
Тип приводу механічний редуктор
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с333п BREEZE™  – фланець/фланець , стандартний прохід, PN16 доповнюють лінійку BREEZE Europe фланцевим з’єднанням на PN16 для всіх діаметрів від DN50 до DN400. Будівельна довжина та приєднувальні розміри кранів 11с33п DN50, DN80, DN100 та DN150 відповідають клиновим засувкам 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.

Конструкція та матеріали

Кран кульовий BREEZE 11с333п Ду 150/100 1

№ Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Шайба опорна Сталь 3сп ДСТУ 4484
8 Ущільнення штоку Фтороплас-Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Фланець Сталь 3сп ДСТУ 4484
11 Редуктор ISO 5211

Розміри

Кран кульовий BREEZE 11с333п Ду 150/100 2

Артикул DN D PN L H DF1 DF2 DF3 n W
11.33.100-003 100 80 16 230 339 215 180 18 8 27.6
11.33.125-003 125 100 16 350 355 245 210 18 8 33.7
11.33.150-003 150 125 16 350 373 280 240 22 8 40.9
11.33.150-006 150 100 16 280 355 280 240 22 8 37.2
11.33.200-003 200 150 16 400 390 335 295 22 12 52.0
11.33.250-002 250 200 16 650 518 405 355 26 12 124.5
11.33.300-002 300 250 16 750 619 460 410 26 12 187.8
11.33.350-002 350 300 16 850 657 520 470 26 16 270.6
11.33.400-002 400 300 16 850 657 580 525 30 16 305.0

Детальніше про товар

DN
150/100
