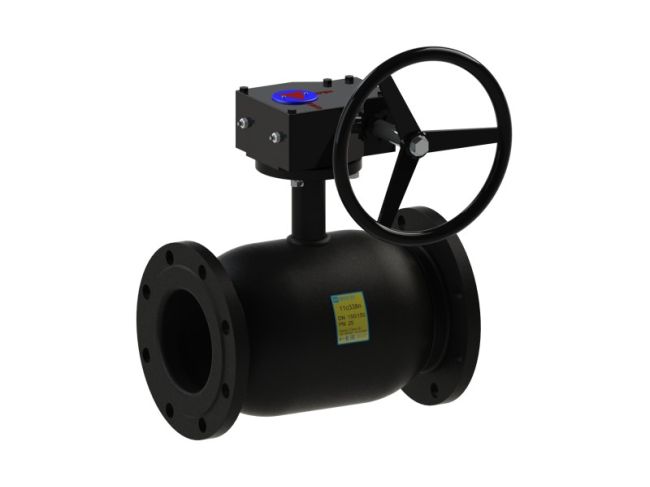

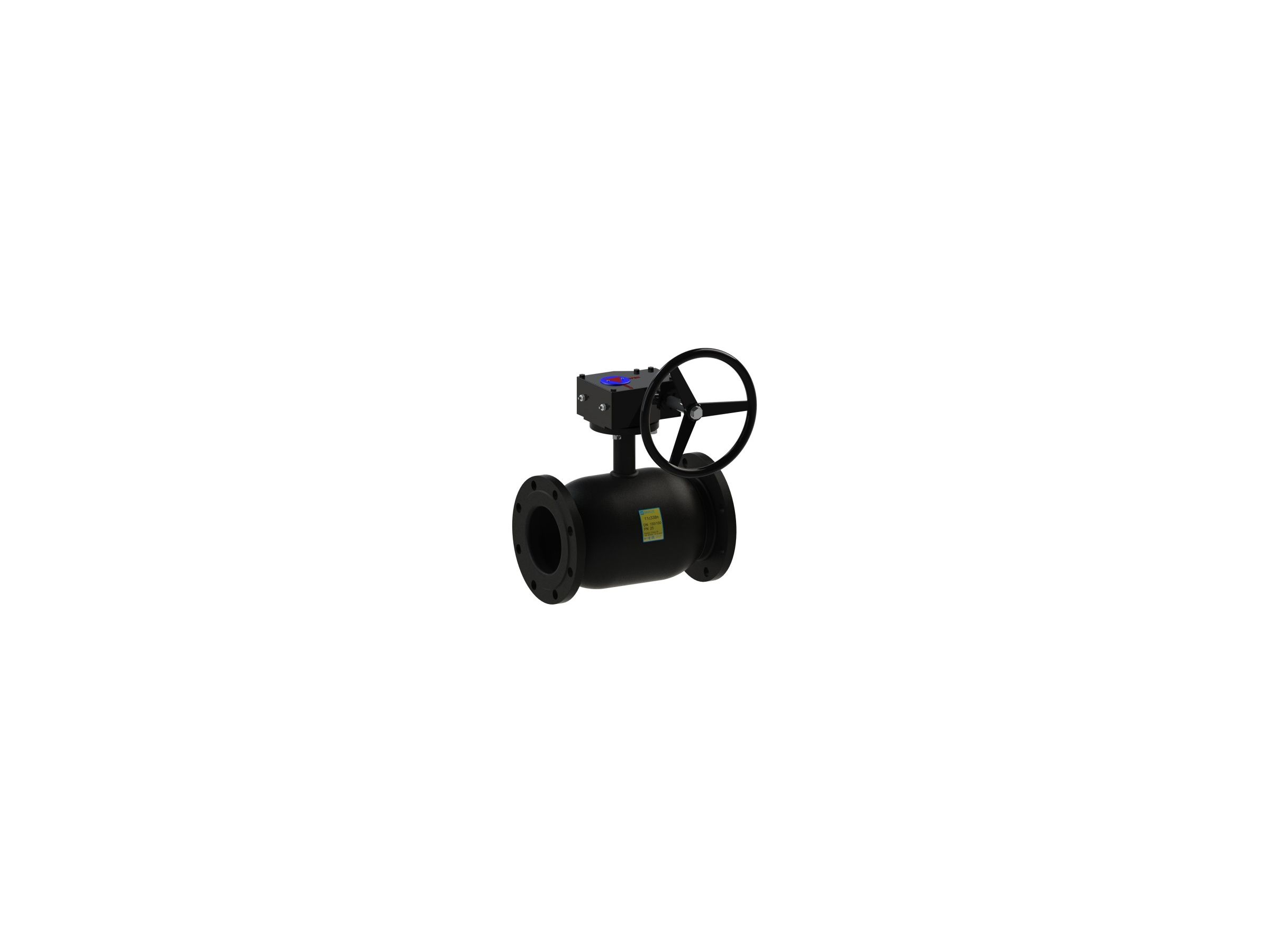

Кран кульовий BREEZE 11с338п Ду 200/200
Кран кульовий BREEZE 11с338п Ду 200/200

Кран кульовий BREEZE 11с338п Ду 200/200

BREEZE
7018
67 312 грн
Модель 11с338п
Серія BREEZE Europe
Артикул 11.38.100-003
Тип з’єднання фланець/фланець
Тип проходу повнопрохідний
Тип приводу механічний редуктор
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN25
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с338п BREEZE™  – фланець/фланець , повний прохід, PN25,  є однією з базових моделей у лінійці цільнозварених кранів BREEZE Europe. Він виготовлений з фланцями, розміри яких дають можливість встановлювати його на PN 40, PN16, PN10 для DN 15-50 і PN25 для DN 15-300. На відміну від кранів 11с32п ця модель має повний прохід у всіх представлених діаметрах.

Конструкція та матеріали

Кран кульовий BREEZE 11с338п Ду 200/200 1

Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Шайба опорна Сталь 3сп ДСТУ 4484
8 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Фланець Сталь 3сп ДСТУ 4484
11 Редуктор ISO 5211

Розміри

Кран кульовий BREEZE 11с338п Ду 200/200 2

Артикул DN D PN L H DF1 DF2 DF3 n W
11.38.100-003 100 100 25 300 355 230 190 22 8 32.8
11.38.125-003 125 125 25 325 373 270 220 26 8 42.7
11.38.150-003 150 150 25 400 389 300 250 26 8 53.5
11.38.200-002 200 200 25 630 512 360 310 26 12 118.7
11.38.250-002 250 250 25 750 619 425 370 30 12 198.4
11.38.300-002 300 300 25 850 657 485 430 30 16 271.1

Детальніше про товар

DN
200/200
