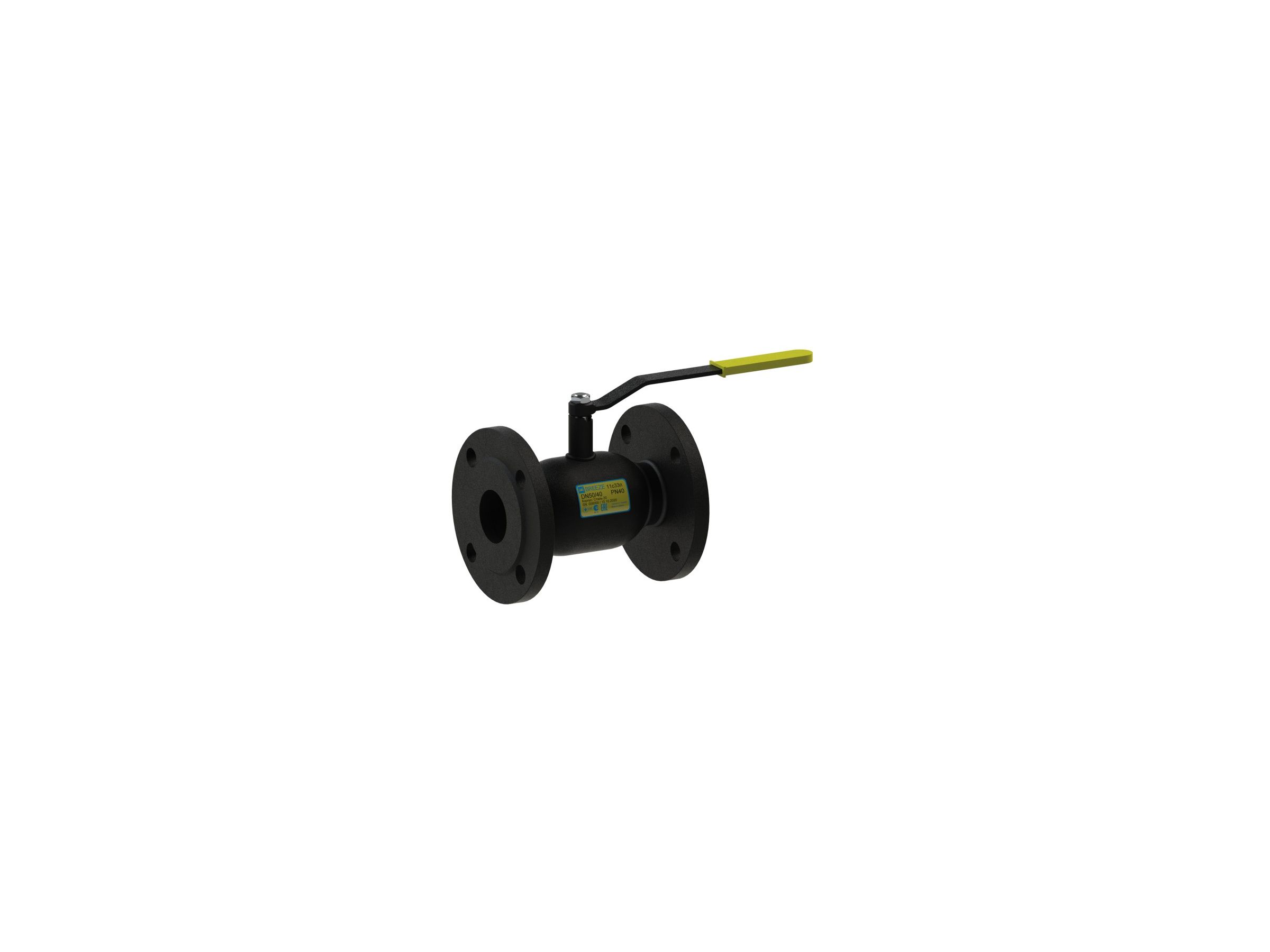

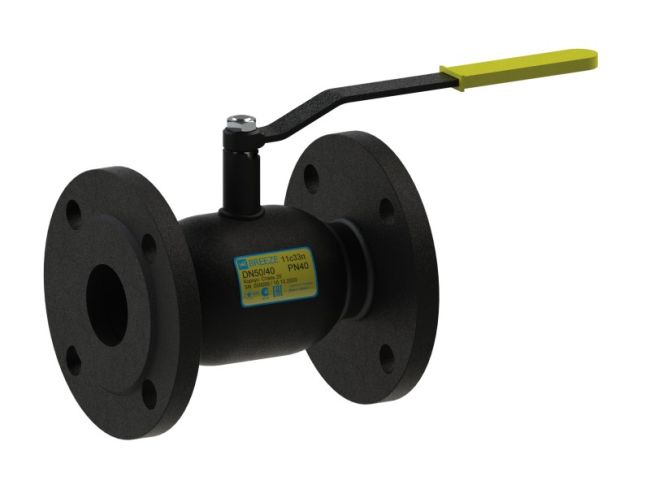

Кран кульовий BREEZE 11с33п Ду 150/125
Кран кульовий BREEZE 11с33п Ду 150/125

Кран кульовий BREEZE 11с33п Ду 150/125

BREEZE
7037
13 284 грн
Модель 11с33п
Серія BREEZE Europe
Артикул 11.33.050-001
Тип з’єднання фланець/фланець
Тип проходу стандартнопрохідний
Тип приводу ручний
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с33п BREEZE™  – фланець/фланець , стандартний прохід, PN16, доповнюють лінійку BREEZE Europe фланцевим з’єднанням на PN16 для всіх діаметрів від DN50 до DN400. Будівельна довжина та приєднувальні розміри кранів 11с33п DN50, DN80, DN100 та DN150 відповідають клиновим засувкам 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.

Конструкція та матеріали

Кран кульовий BREEZE 11с33п Ду 150/125 1

№ Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Шайба опорна Сталь 3сп ДСТУ 4484
8 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Штифт Сталь 45 ДСТУ 7809
11 Фланець Сталь 3сп ДСТУ 4484
12 Рукоятка Сталь 3сп ДСТУ 4484
13 Гайка ДСТУ ISO 8992

Розміри

Кран кульовий BREEZE 11с33п Ду 150/125 2

Артикул DN D PN L H A DF1 DF2 DF3 n W
11.33.015-001 15 10 16 120 73 124 95 65 14 4 1.5
11.33.020-001 20 15 16 120 89 130 105 75 14 4 2.0
11.33.025-001 25 20 16 140 94 130 115 85 14 4 2.6
11.33.032-001 32 25 16 140 80 165 135 100 18 4 3.8
11.33.040-001 40 32 16 165 86 235 145 110 18 4 4.9
11.33.050-001 50 40 16 180 114 239 160 125 18 4 6.0
11.33.050-101 50 50 16 180 120 239 160 125 18 4 6.3
11.33.065-001 65 50 16 190 120 239 180 145 18 4 8.0
11.33.080-001 80 65 16 210 126 273 195 160 18 8 9.5
11.33.080-101 80 80 16 210 136 382 195 160 18 8 10.6
11.33.100-001 100 80 16 230 136 382 215 180 18 8 13.2
11.33.100-101 100 100 16 230 150 543 215 180 18 8 15.6
11.33.125-001 125 100 16 350 151 543 245 210 18 8 20.8
11.33.150-004 150 100 16 280 172 543 280 240 22 8 24.5
11.33.150-001 150 125 16 350 169 543 280 240 22 8 27.6
11.33.200-001 200 150 16 400 226 780 335 295 22 12 40.5

Детальніше про товар

DN
150/125
