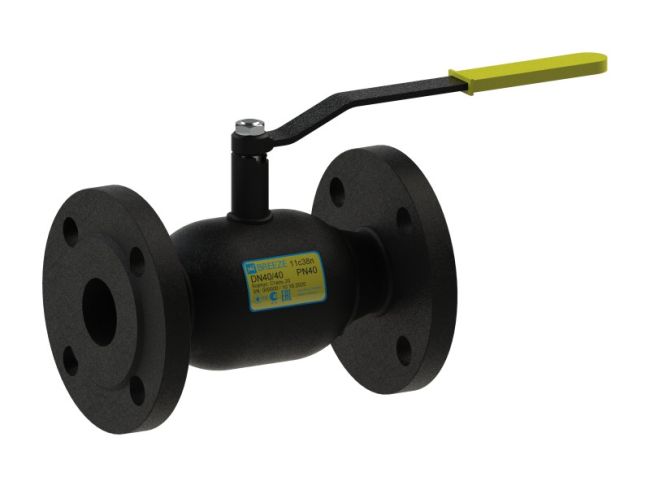

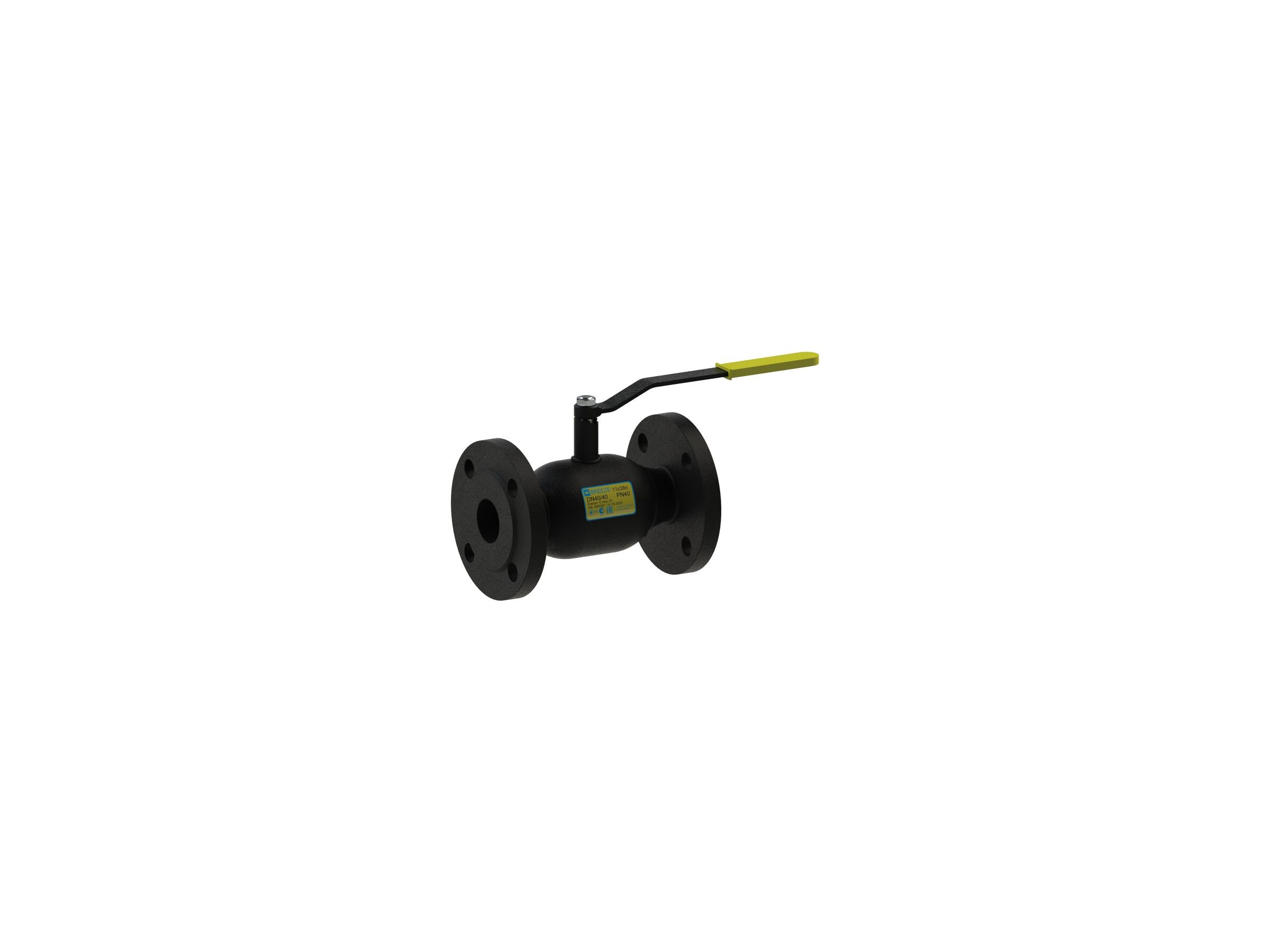

Кран кульовий 11с38п BREEZE™ – фланець/фланець , повний прохід, PN40, PN25, PN16 є однією з базових моделей у лінійці цільнозварених кранів BREEZE Europe. Він виготовлений з фланцями, розміри яких дають можливість встановлювати його на PN 40, PN16, PN10 для DN 15-50 і PN25 для DN 15-300. На відміну від кранів 11с32п ця модель має повний прохід у всіх представлених діаметрах.
Конструкція та матеріали
| № | Деталь | Матеріал |
| 1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
| 4 | Ущільнююче кільце кулі | Фторопласт-Ф4К20 ГОСТ 10007 |
| 5 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
| 6 | Пружина тарільчата | Сталь 65Г ДСТУ 8429 |
| 7 | Шайба опорна | Сталь 3сп ДСТУ 4484 |
| 8 | Ущільнення штоку | Фторопласт-Ф4 ГОСТ 10007 |
| 9 | Ущільнююче кільце штоку | Фторсілоксан |
| 10 | Штифт | Сталь 45 ДСТУ 7809 |
| 11 | Фланець | Сталь 3сп ДСТУ 4484 |
| 12 | Рукоятка | Сталь 3сп ДСТУ 4484 |
| 13 | Гайка | ДСТУ ISO 8992 |
Розміри
| Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
| 11.38.015-001 | 15 | 15 | 40 | 130 | 75 | 124 | 95 | 65 | 14 | 4 | 1.8 |
| 11.38.020-001 | 20 | 20 | 40 | 150 | 94 | 130 | 105 | 75 | 14 | 4 | 2.6 |
| 11.38.025-001 | 25 | 25 | 40 | 160 | 80 | 165 | 115 | 85 | 14 | 4 | 3.4 |
| 11.38.032-001 | 32 | 32 | 40 | 180 | 86 | 235 | 135 | 100 | 18 | 4 | 4.5 |
| 11.38.040-001 | 40 | 40 | 40 | 200 | 114 | 239 | 145 | 110 | 18 | 4 | 5.7 |
| 11.38.050-001 | 50 | 50 | 40 | 230 | 120 | 239 | 160 | 125 | 18 | 4 | 7.8 |
| 11.38.065-001 | 65 | 65 | 25 | 270 | 126 | 273 | 180 | 145 | 18 | 8 | 10.5 |
| 11.38.080-001 | 80 | 80 | 25 | 280 | 136 | 382 | 195 | 160 | 18 | 8 | 13.1 |
| 11.38.100-001 | 100 | 100 | 25 | 300 | 151 | 543 | 230 | 190 | 22 | 8 | 19.8 |
| 11.38.125-001 | 125 | 125 | 25 | 325 | 169 | 543 | 270 | 220 | 26 | 8 | 29.6 |
| 11.38.150-001 | 150 | 150 | 25 | 400 | 191 | 780 | 300 | 250 | 26 | 8 | 41.4 |
