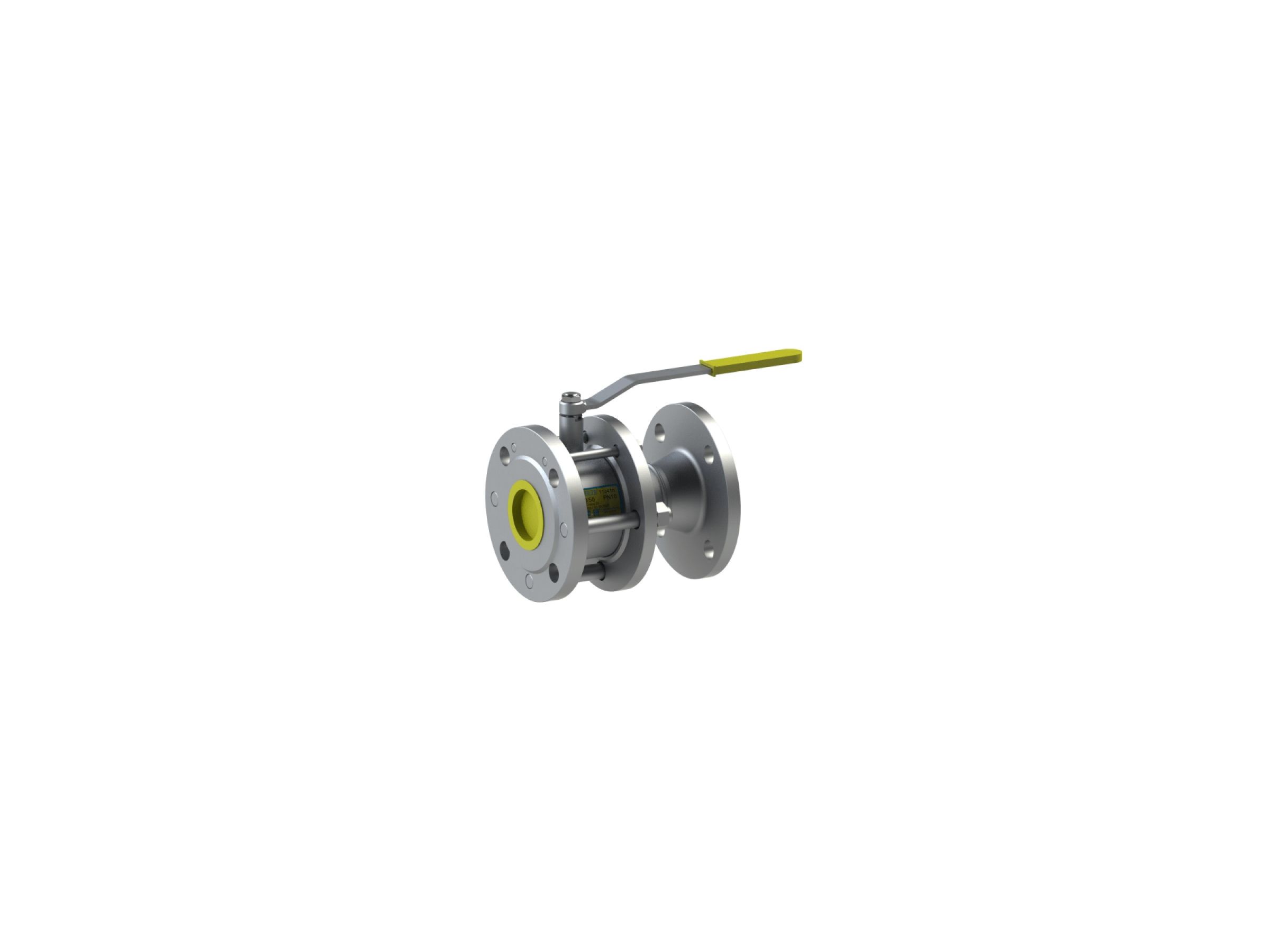

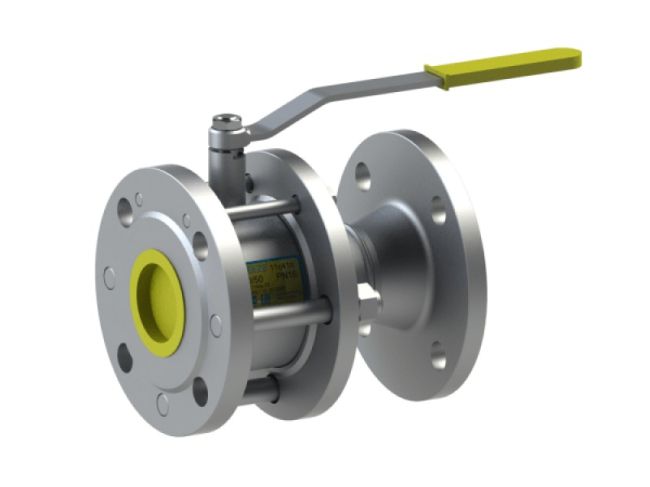

Кран кульовий BREEZE 11с41п Ду 65/65
Кран кульовий BREEZE 11с41п Ду 65/65

Кран кульовий BREEZE 11с41п Ду 65/65

BREEZE
7151
ціна за запитом
Модель 11с41п
Серія BREEZE Silver
Артикул 11.41.050-001
Тип з’єднання фланець/фланець
Тип проходу стандартнопрохідний, повнопрохідний
Тип приводу ручний
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с41п BREEZE™  – фланець/фланець , повний/стандартний прохід, PN16 є однією з найпопулярніших серед широкого вибору кранів, представлених торговою маркою BREEZE. Ця популярність обумовлена значними перевагами, такими як: будівельна довжина клинових засувок (у діаметрах 50, 80, 100х80, 150х100, 200х150 приєднувальні розміри співпадають з розмірами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), можливість ремонту крану, оскільки кран має розбірний корпус. Окрім діаметрів, які дозволяють замінити засувку, у цій лінійці є діаметри, що мають повний прохід та задовільняють усі вимоги газових установ, установ ЖКГ, тепломереж і т.д.

Конструкція та матеріали

Кран кульовий BREEZE 11с41п Ду 65/65 1

№ Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт Ф4К20 ГОСТ 10007
5 Ущільнення штоку Фторопласт Ф4 ГОСТ 10007
6 Ущільнююче кільце штоку Фторсілоксан
7 Фланець Сталь 3сп ДСТУ 4484
8 Шпилька ДСТУ 7809:2015
9 Шайба гроверна Сталь 65Г ДСТУ 8429
10 Гайка ДСТУ ISO 8992
11 Ущільнення корпуса Фторопласт Ф4 ГОСТ 10007
12 Штифт Сталь 45 ДСТУ 7809
13 Рукоятка Сталь 3сп ДСТУ 4484
14 Гайка низька ДСТУ ISO 4035

Розміри

Кран кульовий BREEZE 11с41п Ду 65/65 2

Артикул DN D PN L H A DF1 DF2 DF3 n W
11.41.050-001 50 50 16 180 120 239 160 125 18 4 8.6
11.41.065-001 65 50 16 190 120 239 180 145 18 4 12.3
11.41.065-101 65 65 16 190 126 273 180 145 18 4 12.0
11.41.080-101 80 80 16 210 135 273 195 160 18 8 14.0
11.41.100-001 100 80 16 230 135 273 215 180 18 8 18.3
11.41.100-104 100 100 16 230 150 315 220 180 18 8 19.4
11.41.100-101 100 100 16 350 150 315 220 180 18 8 26.2
11.41.125-001 125 100 16 255 150 543 245 210 18 8 28.7
11.41.125-101 125 125 16 356 190 543 245 210 18 8 42.2
11.41.125-104 125 125 16 255 169 315 270 210 18 8 33.1
11.41.150-001 150 100 16 280 172 543 280 240 22 8 37.1
11.41.150-103 150 150 16 280 190 780 300 240 22 8 46.9
11.41.150-104 150 150 16 390 228 805 280 240 22 8 60.2
11.41.200-003 200 150 16 330 228 780 335 295 22 12 60.2
