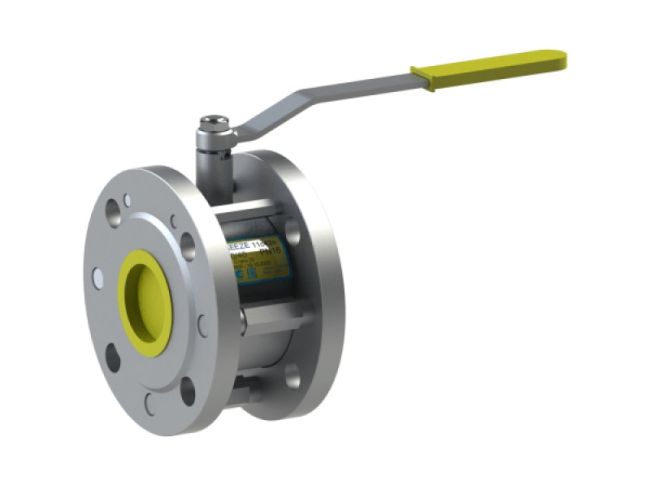

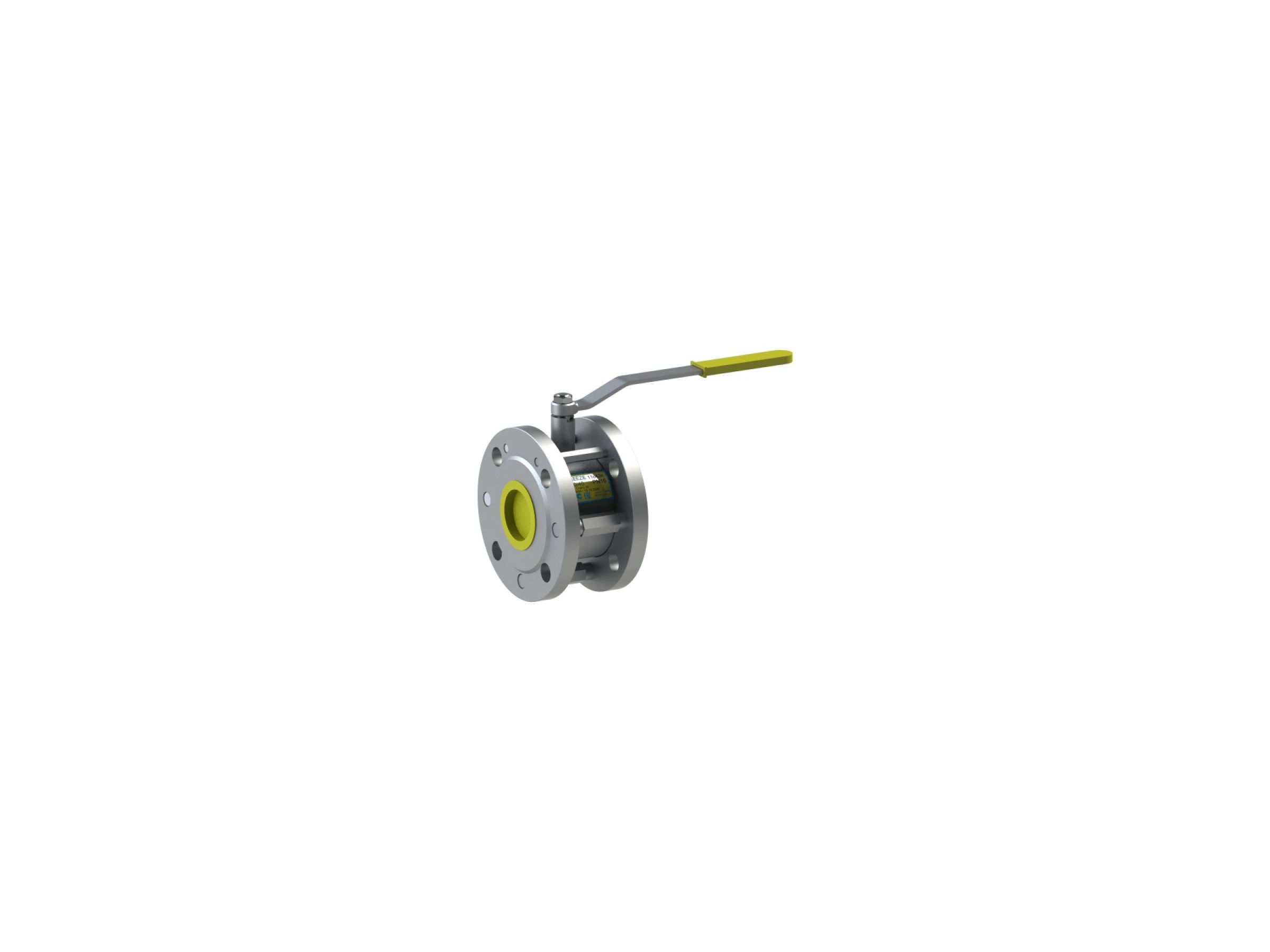

Кран кульовий BREEZE 11с42п Ду 20/20
Кран кульовий BREEZE 11с42п Ду 20/20

Кран кульовий BREEZE 11с42п Ду 20/20

BREEZE
7161
ціна за запитом
Модель 11с42п
Серія BREEZE Silver
Артикул 11.42.025-001
Тип з’єднання фланець/фланець
Тип проходу стандартнопрохідний, повнопрохідний
Тип приводу ручний
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с42п BREEZE™  – фланець/фланець , повний/стандартний прохід, PN16. Суттєвою відмінністю від інших кранів виробництва заводу Олбрізсервіс є мала будівельна довжина та можливість ремонту цього крану. Завдяки цим параметрам крани 11с42п є ідеальним рішенням для реновації житлово-комунального господарства, а також для використання в різних технологічних установках, газорозподільних щитах, вимірювальних вузлах тощо.

Конструкція та матеріали

Кран кульовий BREEZE 11с42п Ду 20/20 1

№ Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 20072
2 Шток Сталь 20Х13 ГОСТ 20072
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
6 Ущільнююче кільце штоку Фторсілоксан
7 Фланець Сталь 3сп ДСТУ 4484
8 Шпилька Сталь 10 ДСТУ 7809
9 Ущільнення корпуса Фторопласт-Ф4 ГОСТ 10007
10 Штифт Сталь 45Х ДСТУ 7806
11 Рукоятка Сталь 3сп ДСТУ 4484
12 Гайка ДСТУ ISO 4035

Розміри

Кран кульовий BREEZE 11с42п Ду 20/20 2

Артикул DN D PN L H A DF1 DF2 DF3 n W
11.42.015-101 15 15 16 70 59 120 95 65 14 4 1.7
11.42.020-101 20 20 16 70 63 120 105 75 14 4 2.0
11.42.025-001 25 25 16 66 80 165 115 85 14 4 2.9
11.42.032-101 32 25 16 70 80 165 135 100 18 4 3.6
11.42.032-001 32 32 16 73 86 165 135 100 18 4 3.4
11.42.040-001 40 40 16 84 113 239 145 110 18 4 4.5
11.42.050-001 50 50 16 93 119 239 160 125 18 4 6.0
11.42.065-101 65 50 16 99 119 239 180 145 18 4 7.8
11.42.065-001 65 65 16 119 126 273 180 145 18 4 8.5
11.42.080-101 80 65 16 120 126 273 195 160 18 4 9.5
11.42.080-001 80 80 16 125 135 273 195 160 18 8 9.6
11.42.100-101 100 80 16 125 135 273 215 180 18 8 12.2
11.42.100-001 100 100 16 155 150 315 220 180 18 8 13.6
11.42.125-001 125 100 16 170 150 315 245 210 18 8 20.8
11.42.125-101 125 125 16 200 169 543 270 210 18 8 26.8
11.42.150-001 150 100 16 170 172 315 280 240 22 8 26.4
11.42.150-101 150 150 16 230 191 780 300 240 22 8 38.9
11.42.200-003 200 150 16 225 228 780 335 295 22 12 45.0
