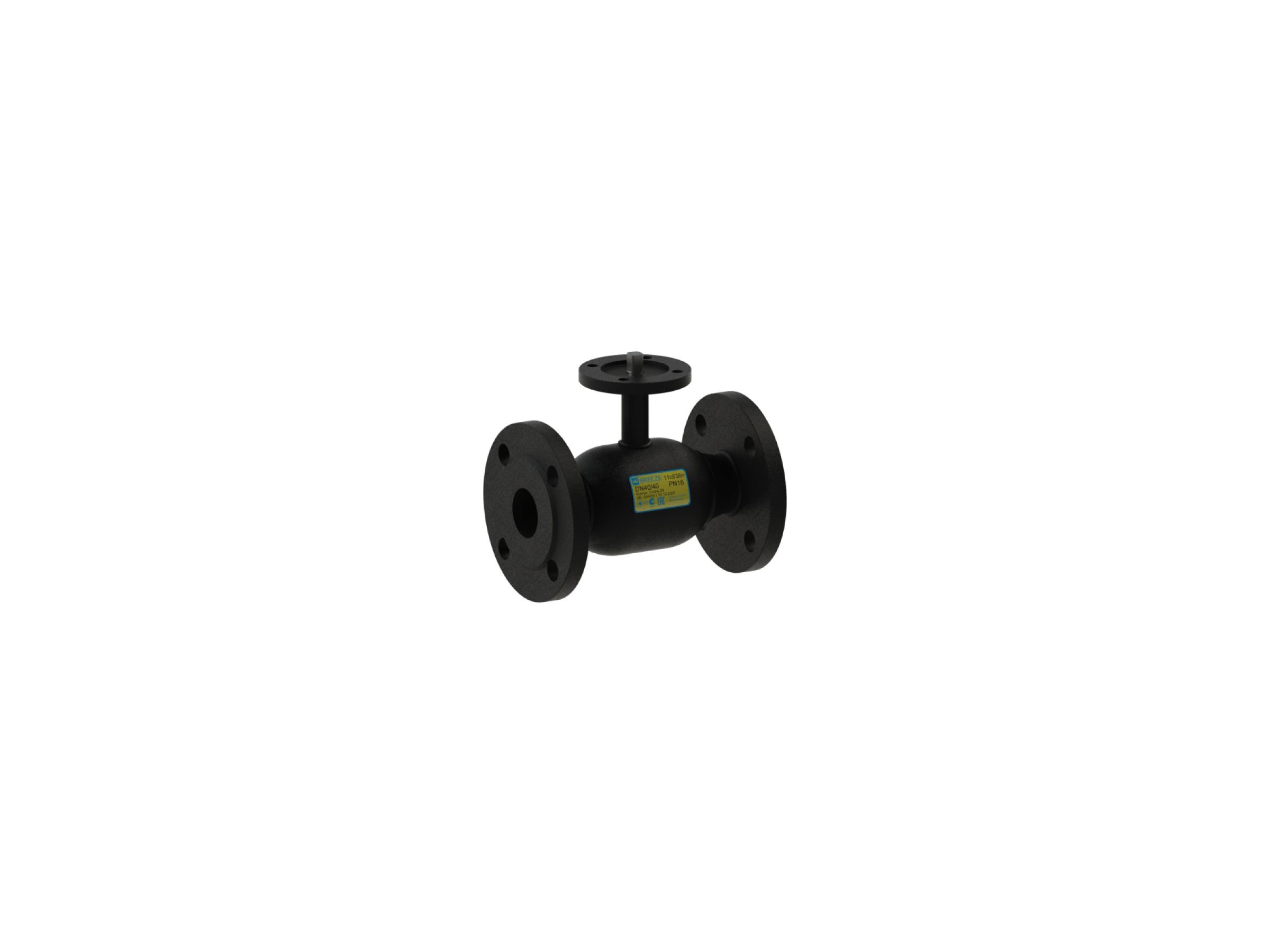

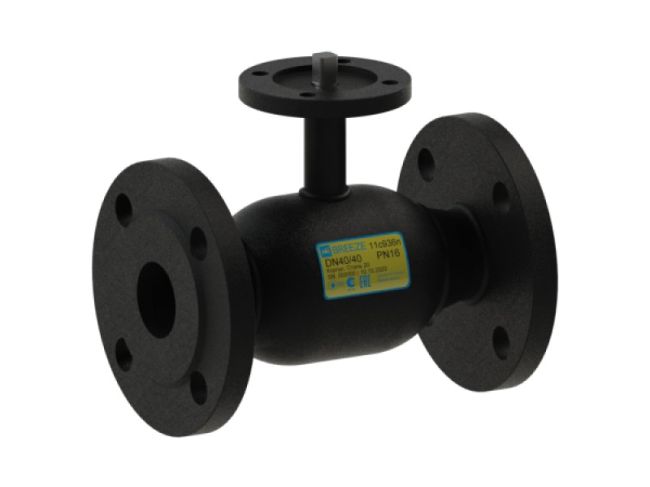

Кран кульовий BREEZE 11с936п Ду 40/40
Кран кульовий BREEZE 11с936п Ду 40/40

Кран кульовий BREEZE 11с936п Ду 40/40

BREEZE
7229
ціна за запитом
Модель 11с936п
Серія BREEZE Actuator
Артикул 11.36.015-002
Тип з’єднання фланець/фланець
Тип проходу повнопрохідний
Тип приводу під електропривід
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с936п BREEZE™  – фланець/фланець , повний прохід PN16. Серія BREEZE Actuator об’єднує крани, виготовлені на базі основних типів, модифікованих для встановлення приводу арматури по ISO 5210 та ISO 5211. Будівельні довжини, ефективні діаметри, приєднувальні розміри, робочі та умовні тиски відповідають основним типам кранів. Висота штоку кранів для встановлення електроприводу більша, ніж у основних моделей.

Конструкція та матеріали

Кран кульовий BREEZE 11с936п Ду 40/40 1

№ Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Шайба опорна Сталь 3сп ДСТУ 4484
8 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Фланець приводу Сталь 3сп ДСТУ 4484
11 Фланець Сталь 3сп ДСТУ 4484

Розміри

Кран кульовий BREEZE 11с936п Ду 40/40 2

Артикул DN D PN L H DF1 DF2 DF3 n ISO M W
11.36.015-002 15 15 16 130 69 95 65 14 4 F05 5 1.8
11.36.020-002 20 20 16 150 74 105 75 14 4 F05 10 2.6
11.36.025-002 25 25 16 160 77 115 85 14 4 F05 20 3.0
11.36.032-002 32 32 16 180 93 135 100 18 4 F07 30 4.5
11.36.040-002 40 40 16 200 90 145 110 18 4 F07 45 5.5
11.36.050-002 50 50 16 230 96 160 125 18 4 F07 50 6.9
11.36.065-002 65 65 16 270 99 180 145 18 4 F07 90 9.5
11.36.080-002 80 80 16 280 108 195 160 18 8 F07 100 11.4
11.36.100-002 100 100 16 300 149 215 180 18 8 F10 200 17.4
11.36.125-002 125 125 16 325 167 245 210 18 8 F10 200 25.1
11.36.150-002 150 150 16 400 198 280 240 22 8 F12 950 36.9
11.36.200-001 200 200 16 630 266 335 295 22 12 F14 1700 95.2
11.36.250-001 250 250 16 750 338 405 355 26 12 F16 2000 143.5
11.36.300-001 300 300 16 850 377 460 410 26 12 F16 2000 221.8
