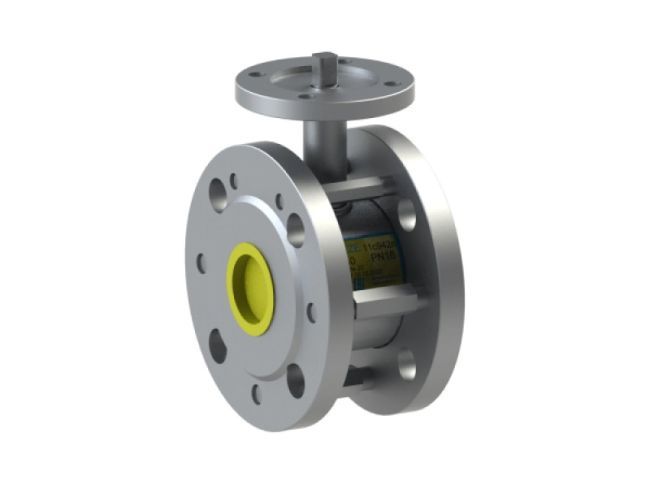

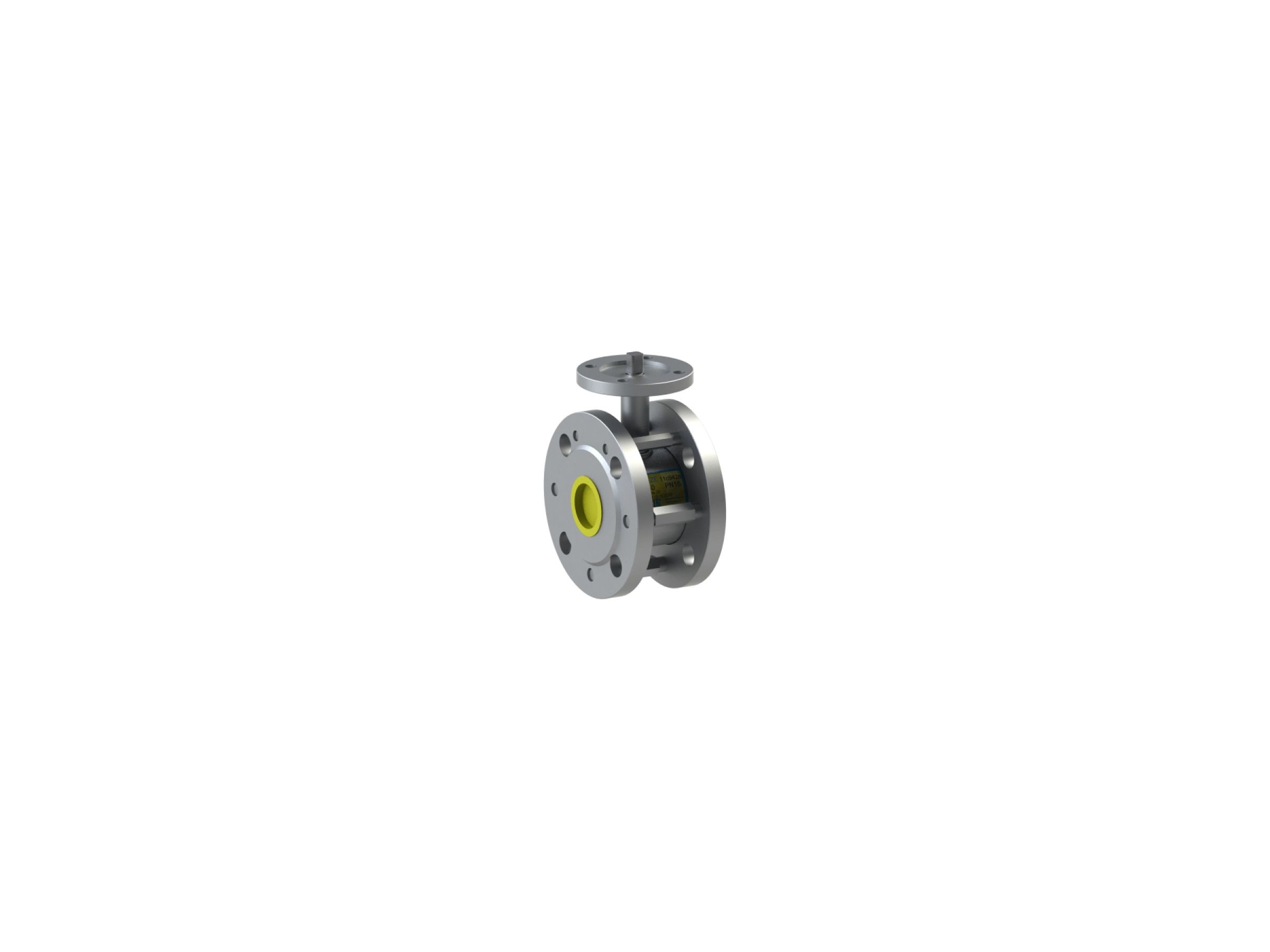

Кран кульовий BREEZE 11с942п Ду 50/50
Кран кульовий BREEZE 11с942п Ду 50/50

Кран кульовий BREEZE 11с942п Ду 50/50

BREEZE
7273
ціна за запитом
Модель 11с942п
Серія BREEZE Actuator
Артикул 11.42.025-002
Тип з’єднання фланець/фланець
Тип проходу стандартнопрохідний, повнопрохідний
Тип приводу під електропривід
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с942п BREEZE™  – фланець/фланець , повний/стандартний прохід, PN16. Серія BREEZE Actuator об’єднує крани, виготовлені на базі основних типів, модифікованих для встановлення приводу арматури по ISO 5210 та ISO 5211. Будівельні довжини, ефективні діаметри, приєднувальні розміри, робочі та умовні тиски відповідають основним типам кранів. Висота штоку кранів для встановлення електроприводу більша, ніж у основних моделей.

Конструкція та матеріали

Кран кульовий BREEZE 11с942п Ду 50/50 1

№ Деталь Матеріал
1 Пробка кульова Сталь 12х17 ГОСТ 5632
2 Шток Сталь 20х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт Ф4К20 ГОСТ 10007
5 Ущільнення штоку Фторопласт Ф4 ГОСТ 10007
6 Ущільнююче кільце штоку Фторсилоксан
7 Фланець Сталь 3сп ДСТУ 4484
8 Шпилька Сталь 10 ДСТУ 7809
9 Ущільнення корпусу Фторопласт Ф4 ГОСТ 10007
10 Фланець приводу Сталь 3сп ДСТУ 4484

Розміри

Кран кульовий BREEZE 11с942п Ду 50/50 2

Артикул DN D PN L H DF1 DF2 DF3 n ISO M W
11.42.025-002 25 25 16 66 83 115 85 14 4 F05 30 3.0
11.42.032-002 32 32 16 73 90 135 100 18 4 F05 30 3.6
11.42.040-002 40 40 16 84 106 145 110 18 4 F07 45 4.8
11.42.050-002 50 50 16 93 112 160 125 18 4 F07 50 6.2
11.42.065-102 65 50 16 99 112 180 145 18 4 F07 50 8.1
11.42.065-002 65 65 16 119 128 180 145 18 4 F07 75 9.0
11.42.080-002 80 80 16 125 138 195 160 18 8 F07 100 9.8
11.42.100-102 100 80 16 125 138 215 180 18 8 F07 100 12.4
11.42.125-002 125 100 16 170 149 245 210 18 8 F10 200 21.2
11.42.150-002 150 100 16 170 177 280 240 22 8 F10 200 26.9
11.42.200-001 200 150 16 225 199 335 295 22 12 F12 680 45.2
