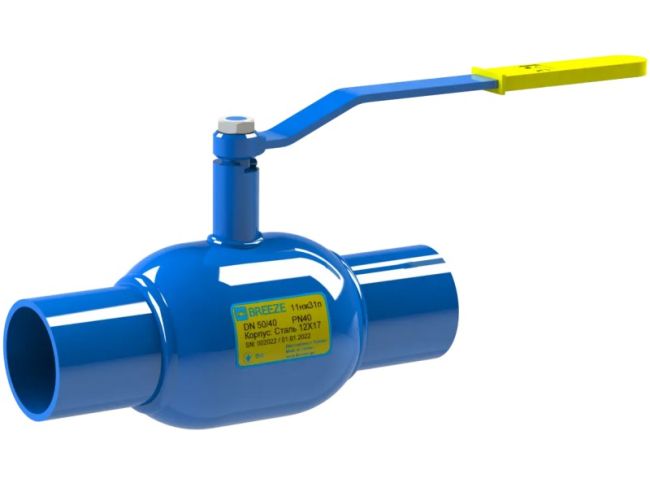

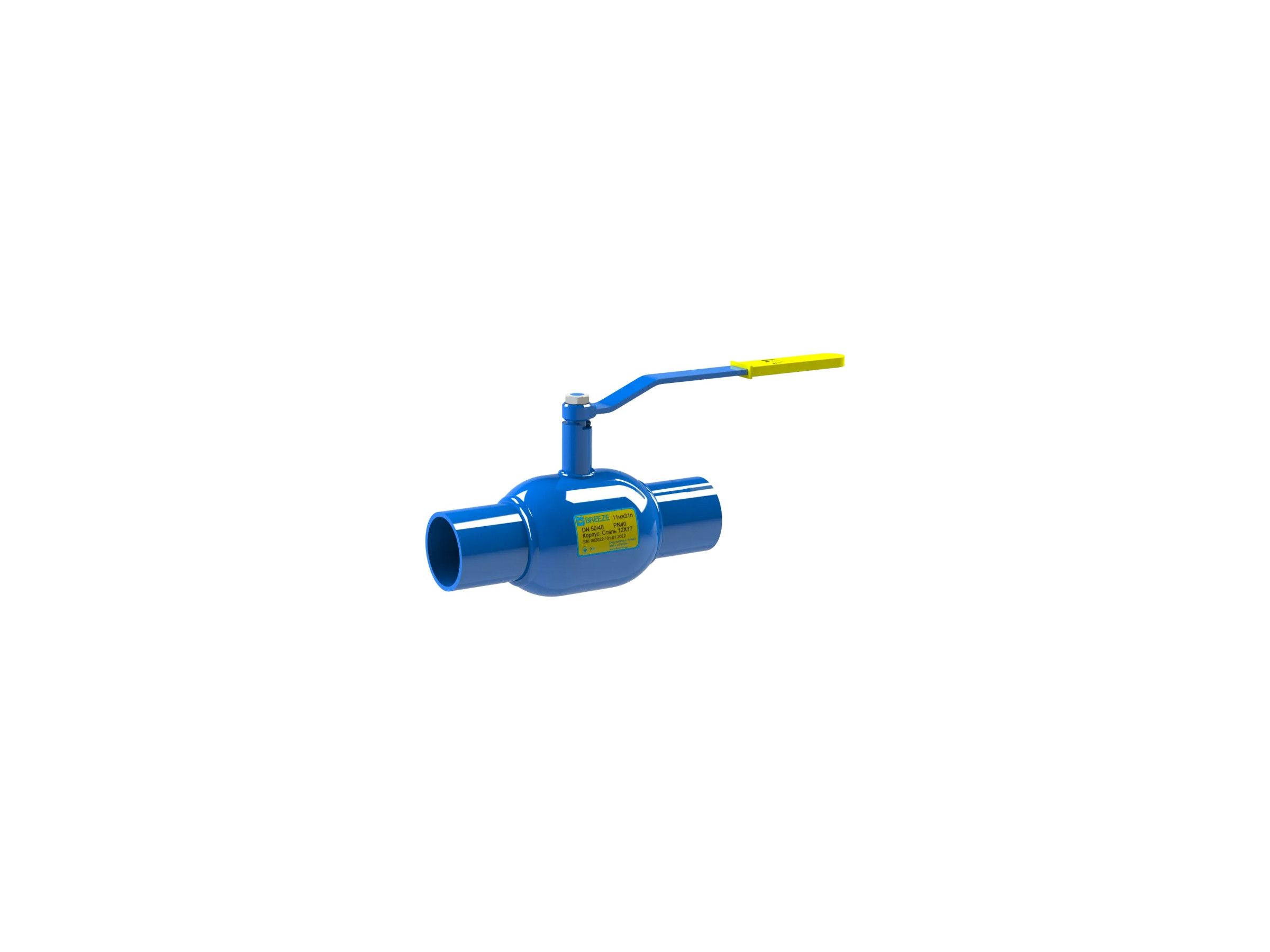

Кран кульовий BREEZE 11нж31п Ду 100/80
Кран кульовий BREEZE 11нж31п Ду 100/80

Кран кульовий BREEZE 11нж31п Ду 100/80

BREEZE
6850
5 240 грн
Модель 11нж31п
Серія BREEZE Europe
Артикул 11.31.*-301
Тип з’єднання зварювання/зварювання
Тип проходу стандартнопрохідний
Тип приводу ручний
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16, PN25, PN40

Опис

Кран кульовий 11нж31п BREEZE™ – зварювання/зварювання, стандартний прохід, PN40, PN25, PN16 суцільнозварний з приєднувальними патрубками під зварювання, завдяки цьому він не вимагає технічного обслуговування і ремонту. З'єднувальні патрубки крана дозволяють приварити його безпосередньо до трубопроводу, тим самим зменшити вартість монтажних робіт.

Конструкція та матеріали

Кран кульовий BREEZE 11нж31п Ду 100/80 1

Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок Сталь 12Х17 ГОСТ 5632
4 Корпус Сталь 12Х17 ГОСТ 5632
5 Стакан Сталь 20Х13 ГОСТ 5632
6 Ущільнююче кільце кулі Фторопласт Ф4К20 ГОСТ 10007
7 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
8 Пружина тарільчата Сталь 20Х13 ГОСТ 5632
9 Шайба опорна Сталь 20Х13 ГОСТ 5632
10 Ущільнення штоку Фторопласт Ф4 ГОСТ 10007
11 Ущільнююче кільце штоку Фторсилоксан
12 Штифт Сталь 45 ДСТУ 7806
13 Рукоятка Сталь 3 ДСТУ 4747
14 Гайка ДСТУ ISO 8992
15 Ковпак для ручки Поліетилен
16 Поліетиленова заглушка Поліетилен

Розміри

Кран кульовий BREEZE 11нж31п Ду 100/80 2

Артикул DN D PN L H A Dp Tp W
11.31.050-301 50 40 40 215 114 239 57.0 3.5 2.3
11.31.065-301 65 50 25 255 120 239 76.0 3.5 3.6
11.31.080-301 80 65 25 265 126 274 89.0 3.5 4.9
11.31.100-301 100 80 25 285 136 384 108.0 3.5 7.3

Детальніше про товар

DN
100/80
