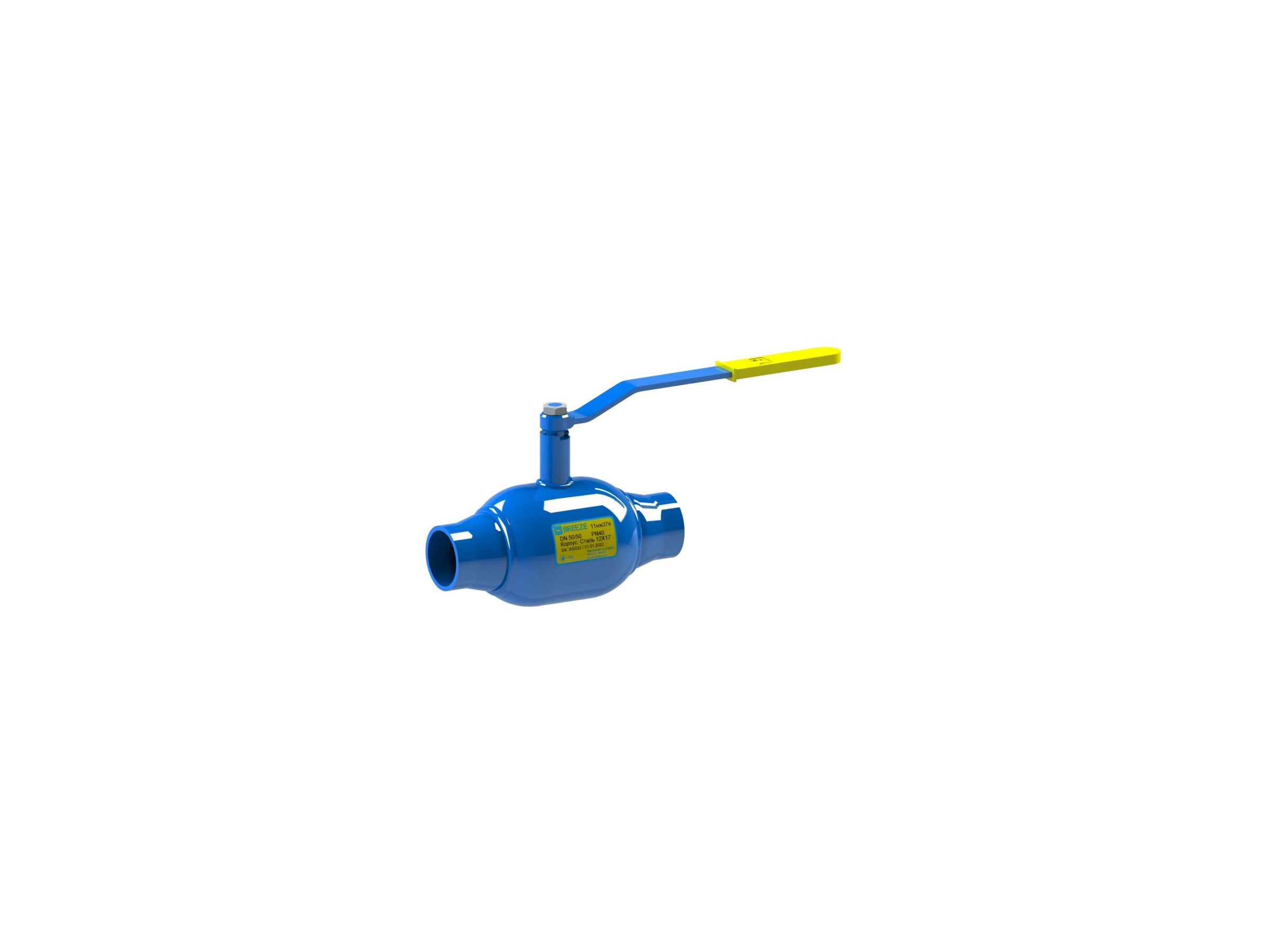

Кран кульовий BREEZE 11нж37п Ду 50/50

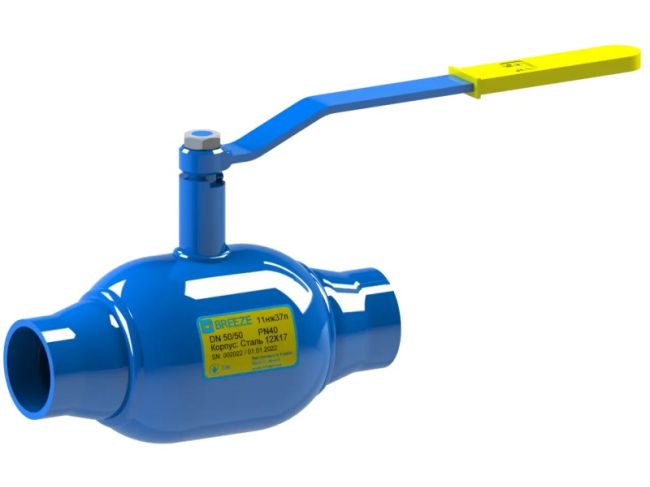

Кран кульовий 11нж37п BREEZE™ – зварювання/зварювання , повний прохід, PN40, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, має ті ж самі переваги у монтажу, що і кран 11нж31п, але відрізняється від нього меншою будівельною довжиною та має повний прохід у всіх діаметрах. З'єднувальні патрубки крана дозволяють приварити його безпосередньо до трубопроводу, тим самим зменшити вартість монтажних робіт.
Конструкція та матеріали
№ | Деталь | Матеріал |
1 | Пробка кулькова | Сталь 12Х17 ГОСТ 5632 |
2 | Шток, бобишка | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 12Х17 ГОСТ 5632 |
4 | Кільце ущільнююче кулі | Фторопласт Ф4К20 ГОС 10007 |
5 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарільчаста | Сталь 30Х13 ГОСТ 5632 |
7 | Шайба упорна | Сталь 20Х13 ГОСТ 5632 |
8 | Прокладка штока | Фторопласт Ф4 ГОСТ 10007 |
9 | Кільце ущільнююче штока | Фторсилоксан |
10 | Штифт | Стала 45 ДСТУ 7806 |
11 | Рукоятка | Сталь 3 ДСТУ 4747 |
12 | Гайка | ДСТУ ISO 8992 |
Розміри
Артикул | DN | D | PN | L | H | A | Dp | Tp | W |
11.37.025-301 | 25 | 25 | 40 | 140 | 80 | 165 | 34.0 | 3.2 | 1.1 |
11.37.032-301 | 32 | 32 | 40 | 160 | 86 | 235 | 42.3 | 3.5 | 11.5 |
11.37.040-301 | 40 | 40 | 40 | 185 | 114 | 239 | 48.0 | 3.5 | 2.0 |
11.37.050-301 | 50 | 50 | 40 | 215 | 120 | 239 | 57.0 | 3.5 | 3.2 |
11.37.065-301 | 65 | 65 | 25 | 255 | 126 | 274 | 76.0 | 3.5 | 4.7 |
11.37.080-301 | 80 | 80 | 25 | 265 | 136 | 384 | 89.0 | 3.5 | 7.0 |
11.37.100-301 | 100 | 100 | 25 | 285 | 151 | 543 | 108.0 | 6.0 | 8.5 |
