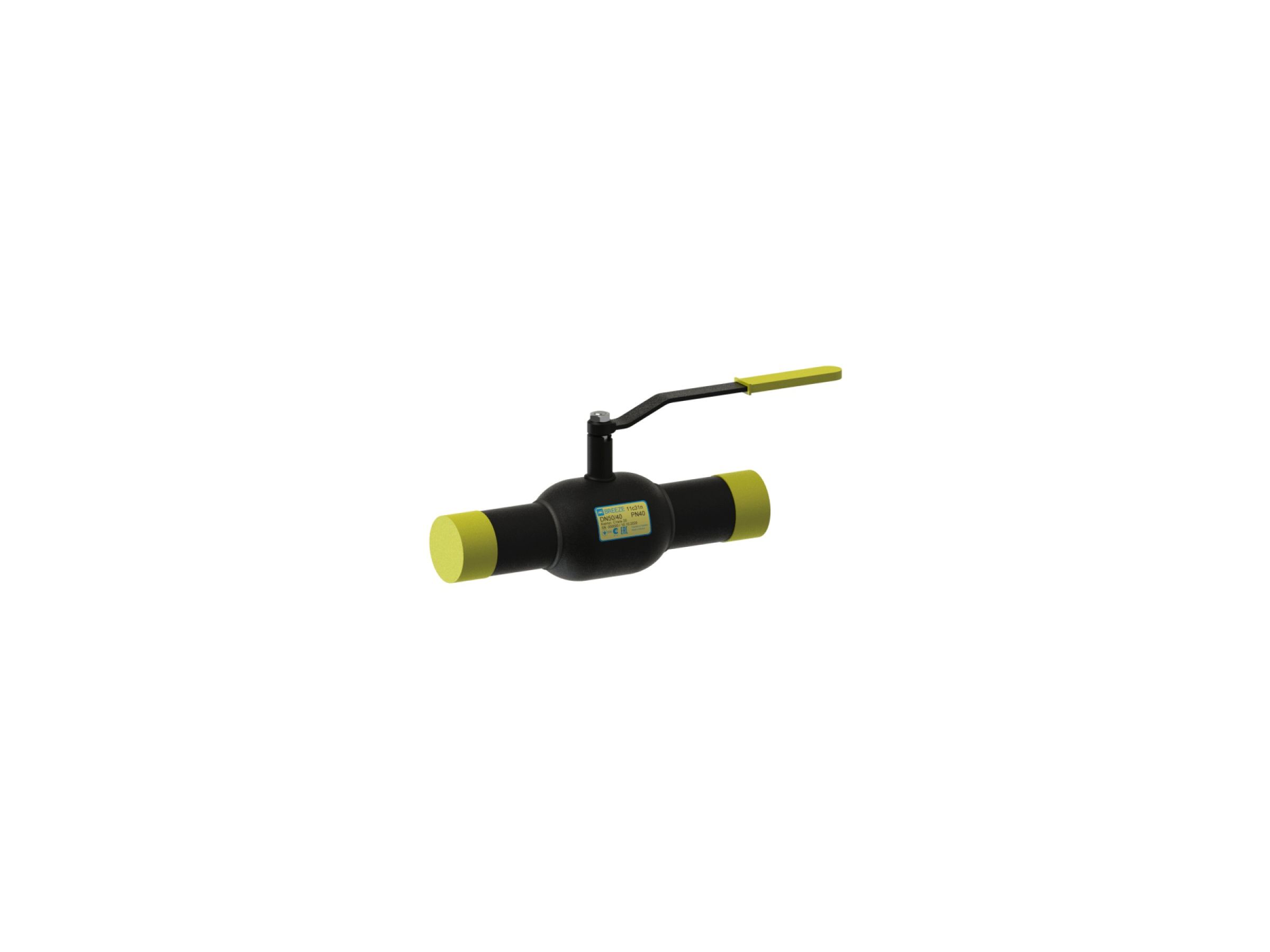

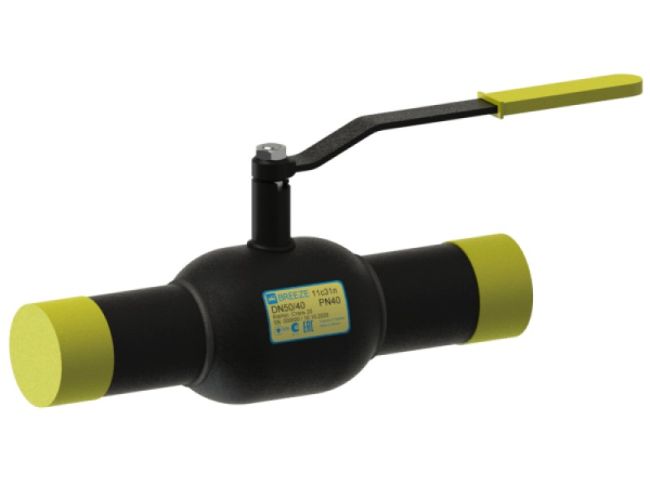

Кран кульовий BREEZE 11с31п Ду 100/80
Кран кульовий BREEZE 11с31п Ду 100/80

Кран кульовий BREEZE 11с31п Ду 100/80

BREEZE
6866
3 587 грн
Модель 11с31п
Серія BREEZE Europe
Артикул 11.31.015-001
Тип з’єднання зварювання/зварювання
Тип проходу стандартнопрохідний
Тип приводу ручний
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16, PN25, PN40
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с31п BREEZE™  – зварювання/зварювання , стандартний прохід, PN40, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, завдяки цьому він не потребує технічного обслуговування та ремонту. З’єднувальні патрубки крана дозволяють приварити його безпосередньо до трубопроводу, тим самим здешевити вартість монтажних робіт.

Конструкція та матеріали

Кран кульовий BREEZE 11с31п Ду 100/80 1

Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок Сталь 20 ДСТУ 7809
4 Корпус Сталь 20 ДСТУ 7809
5 Стакан Сталь 3сп ДСТУ 4484
6 Ущільнююче кільце кулі Фторопласт Ф4К20 ГОСТ 10007
7 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
8 Пружина тарільчата Сталь 65Г ДСТУ 8429
9 Шайба опорна Сталь 3сп ДСТУ 4484
10 Ущільнення штоку Фторопласт Ф4 ГОСТ 10007
11 Ущільнююче кільце штоку Фторсилоксан
12 Штифт Сталь 45 ДСТУ 7809
13 Рукоятка Сталь 3сп ДСТУ 4484
14 Гайка ДСТУ ISO 8992
15 Ковпак для ручки Поліетилен
16 Поліетиленова заглушка Поліетилен

Розміри

Кран кульовий BREEZE 11с31п Ду 100/80 2

Артикул DN D PN L H A Dp Tp W
11.31.015-001 15 10 40 210 73 124 21.30 2.80 0.59
11.31.020-001 20 15 40 230 75 124 26.80 2.80 0.71
11.31.025-001 25 20 40 230 79 124 33.50 3.20 0.99
11.31.032-001 32 25 40 260 80 165 42.30 3.20 1.46
11.31.040-001 40 32 40 260 86 235 48.00 3.50 1.83
11.31.050-001 50 40 40 300 114 239 57.00 3.50 2.44
11.31.065-001 65 50 25 360 120 239 76.00 3.50 3.57
11.31.080-001 80 65 25 370 126 273 89.00 3.50 4.77
11.31.100-001 100 80 25 390 136 382 108.00 4.00 7.07
11.31.125-001 125 100 25 390 151 543 133.00 5.00 10.92
11.31.150-001 150 125 25 390 169 543 159.00 5.00 15.6
11.31.200-001 200 150 25 390 226 780 219.00 6.00 25.34
