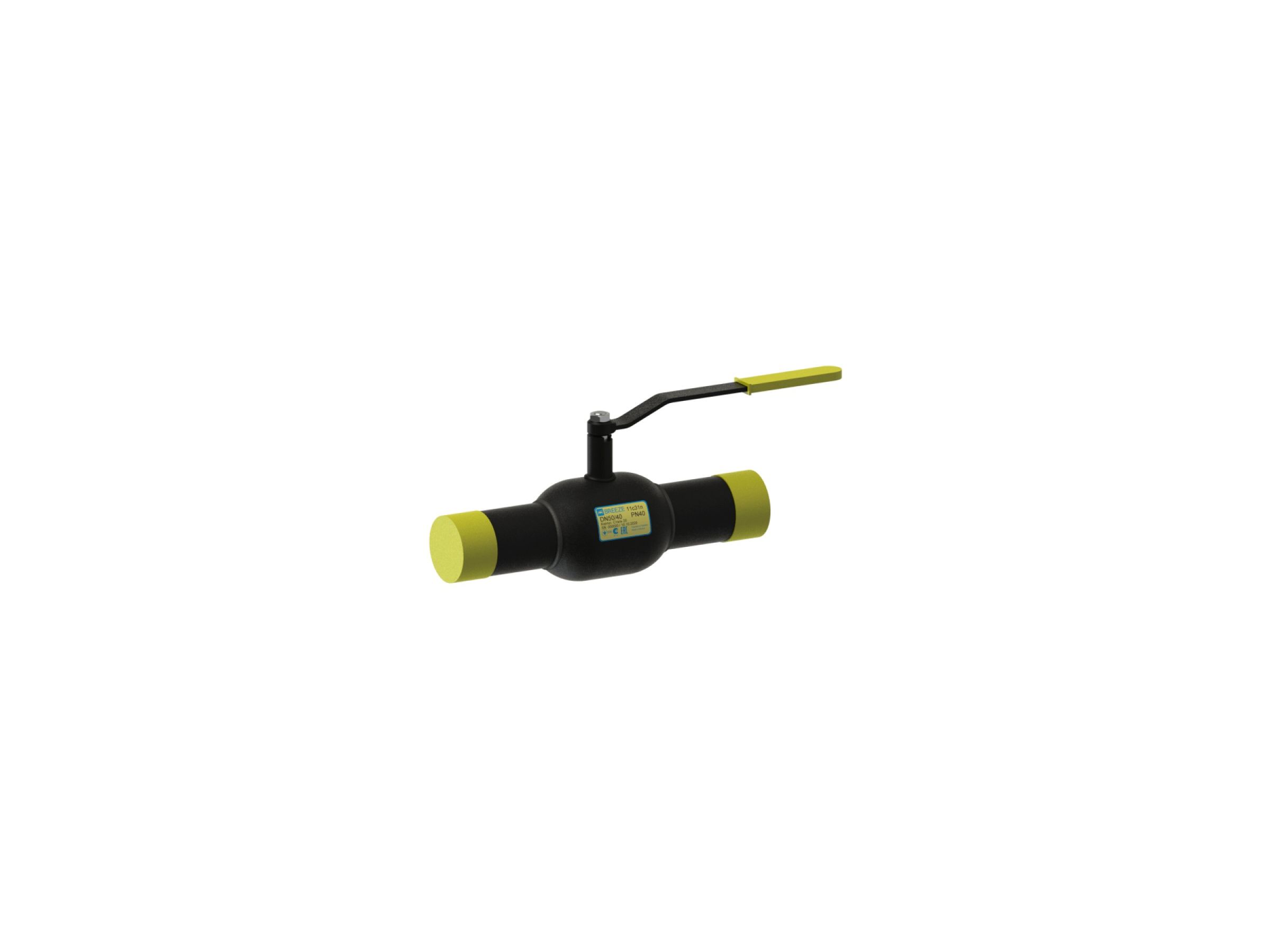

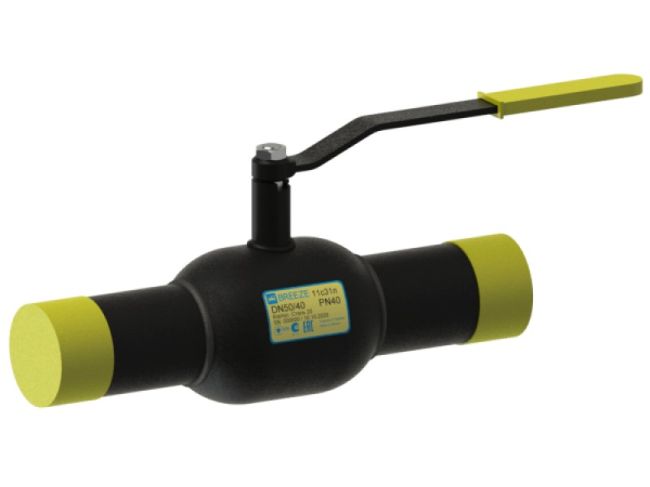

Кран кульовий 11с31п BREEZE™ – зварювання/зварювання , стандартний прохід, PN40, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, завдяки цьому він не потребує технічного обслуговування та ремонту. З’єднувальні патрубки крана дозволяють приварити його безпосередньо до трубопроводу, тим самим здешевити вартість монтажних робіт.
Конструкція та матеріали
№ | Деталь | Матеріал |
1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок | Сталь 20 ДСТУ 7809 |
4 | Корпус | Сталь 20 ДСТУ 7809 |
5 | Стакан | Сталь 3сп ДСТУ 4484 |
6 | Ущільнююче кільце кулі | Фторопласт Ф4К20 ГОСТ 10007 |
7 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
8 | Пружина тарільчата | Сталь 65Г ДСТУ 8429 |
9 | Шайба опорна | Сталь 3сп ДСТУ 4484 |
10 | Ущільнення штоку | Фторопласт Ф4 ГОСТ 10007 |
11 | Ущільнююче кільце штоку | Фторсилоксан |
12 | Штифт | Сталь 45 ДСТУ 7809 |
13 | Рукоятка | Сталь 3сп ДСТУ 4484 |
14 | Гайка | ДСТУ ISO 8992 |
15 | Ковпак для ручки | Поліетилен |
16 | Поліетиленова заглушка | Поліетилен |
Розміри
Артикул | DN | D | PN | L | H | A | Dp | Tp | W |
11.31.015-001 | 15 | 10 | 40 | 210 | 73 | 124 | 21.30 | 2.80 | 0.59 |
11.31.020-001 | 20 | 15 | 40 | 230 | 75 | 124 | 26.80 | 2.80 | 0.71 |
11.31.025-001 | 25 | 20 | 40 | 230 | 79 | 124 | 33.50 | 3.20 | 0.99 |
11.31.032-001 | 32 | 25 | 40 | 260 | 80 | 165 | 42.30 | 3.20 | 1.46 |
11.31.040-001 | 40 | 32 | 40 | 260 | 86 | 235 | 48.00 | 3.50 | 1.83 |
11.31.050-001 | 50 | 40 | 40 | 300 | 114 | 239 | 57.00 | 3.50 | 2.44 |
11.31.065-001 | 65 | 50 | 25 | 360 | 120 | 239 | 76.00 | 3.50 | 3.57 |
11.31.080-001 | 80 | 65 | 25 | 370 | 126 | 273 | 89.00 | 3.50 | 4.77 |
11.31.100-001 | 100 | 80 | 25 | 390 | 136 | 382 | 108.00 | 4.00 | 7.07 |
11.31.125-001 | 125 | 100 | 25 | 390 | 151 | 543 | 133.00 | 5.00 | 10.92 |
11.31.150-001 | 150 | 125 | 25 | 390 | 169 | 543 | 159.00 | 5.00 | 15.6 |
11.31.200-001 | 200 | 150 | 25 | 390 | 226 | 780 | 219.00 | 6.00 | 25.34 |
