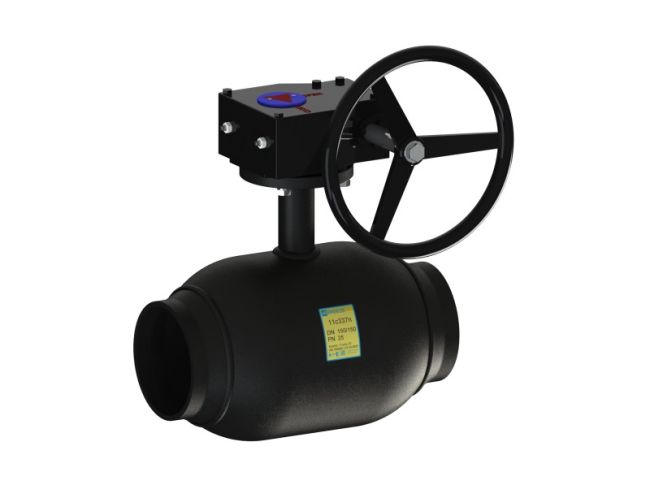

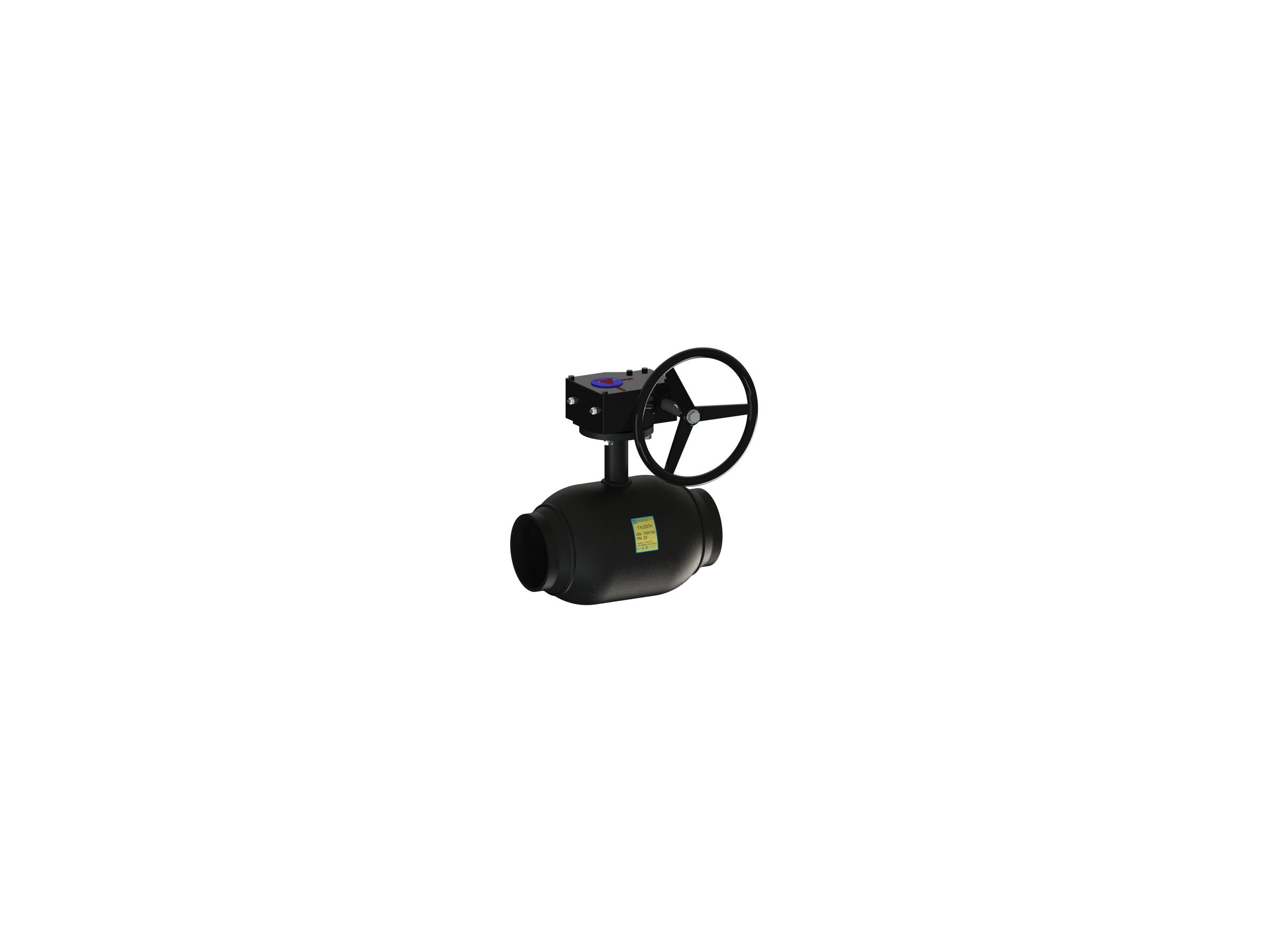

Кран кульовий BREEZE 11с337п Ду 100/100
Кран кульовий BREEZE 11с337п Ду 100/100

Кран кульовий BREEZE 11с337п Ду 100/100

BREEZE
6888
9 102 грн
Модель 11с337п
Серія BREEZE Europe
Артикул 11.37.100-003
Тип з’єднання зварювання/зварювання
Тип проходу повнопрохідний
Тип приводу механічний редуктор
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16, PN25
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

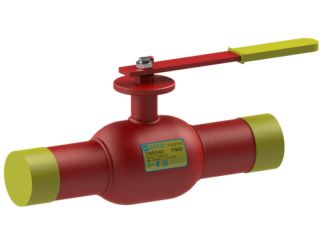

Кран кульовий 11с337п BREEZE™  – зварювання/зварювання , повний прохід, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, має ті ж самі переваги у монтажу, що і кран 11с31п, але відрізняється від нього меншою будівельною довжиною та має повний прохід у всіх діаметрах.

Конструкція та матеріали

Кран кульовий BREEZE 11с337п Ду 100/100 1



Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ГОСТ 14959
7 Шайба опорна Сталь 3 ДСТУ 4747
8 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Редуктор ISO 5211

Розміри

Кран кульовий BREEZE 11с337п Ду 100/100 2

Артикул DN D PN L H Dp Tp W
11.37.100-003 100 100 25 300 355 108.00 6.00 22.5
11.37.125-003 125 125 25 325 373 133.00 5.00 28.5
11.37.150-003 150 150 25 400 389 159.00 7.00 37.2
11.37.200-002 200 200 25 600 513 219.00 7.00 96.2
11.37.250-002 250 250 25 730 622 273.00 9.00 164.2
11.37.300-002 300 300 16 850 658 325.00 8.00 225.6
11.37.300-004 300 300 25 850 658 325.00 8.00 240.1
