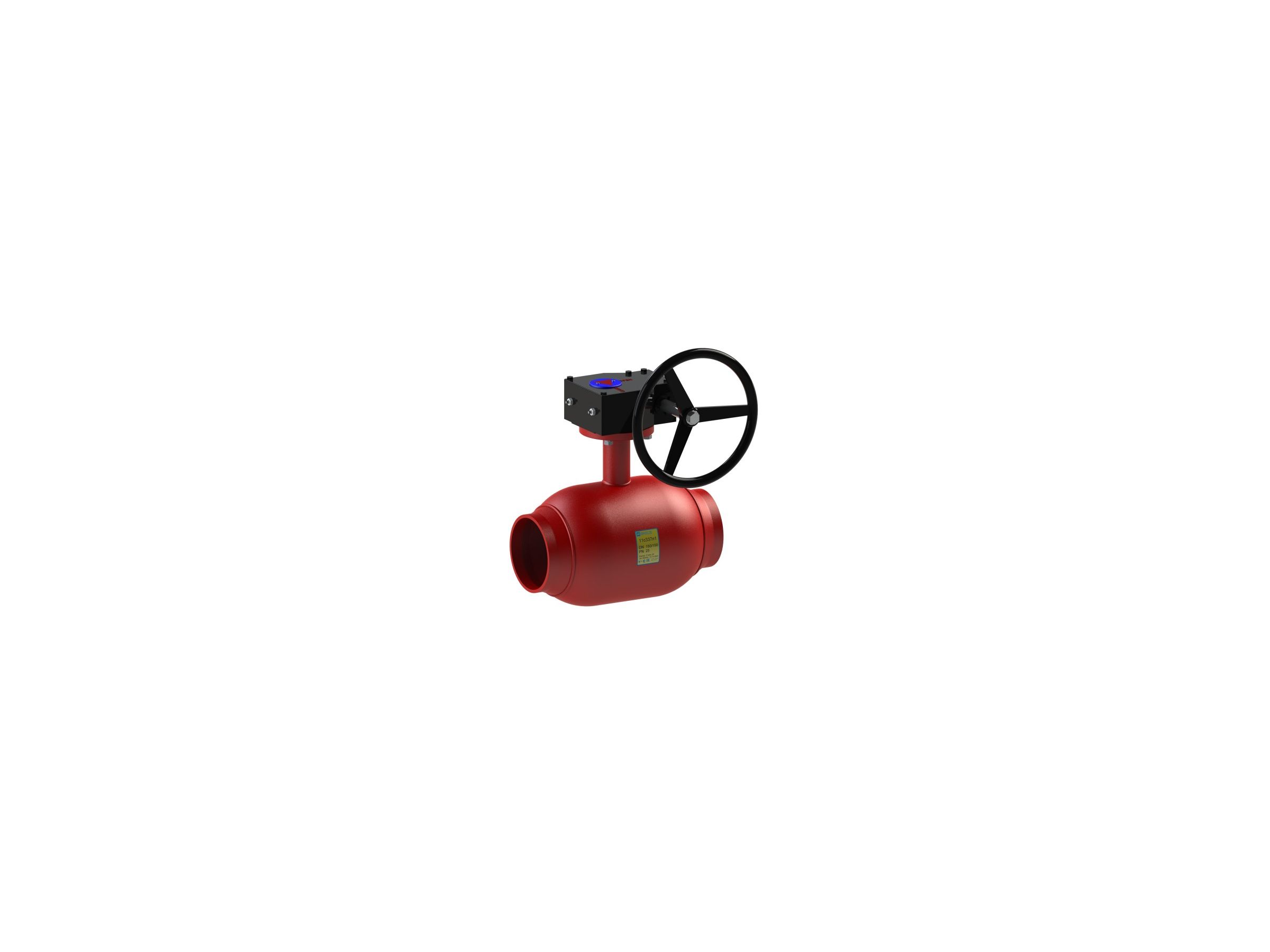

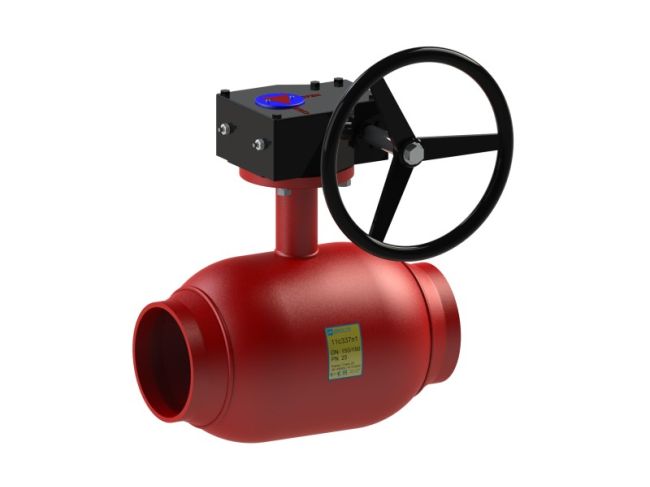

Кран кульовий 11с337п1 BREEZE™ – зварювання/зварювання ,повний прохід, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, застосовується на трубопроводах парових та пароконденсуючих систем. Для ущільнення штоку використовується армована сальникова набивка виготовлена з терморозширеного графіту з інгібітором корозії. Завдяки зажимній гайці можливо, за необхідністю, «підтянути» ущільнення на штоці або замінити його без демонтажу.
Конструкція та матеріали
№ | Деталь | Матеріал |
1 | Пробка кульова | Сталь 12Х17 ГОСТ 20072 |
2 | Шток, зажимна гайка | Сталь 20Х13 ГОСТ 20072 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Ущільнююче кільце кулі | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарільчата | Сталь 65Г ДСТУ 8429:2015 |
7 | Шайба опорна | Сталь 3 ДСТУ 4747 |
8 | Ущільнення штоку | Фторопласт-Ф4 ГОСТ 10007 |
9 | Ущільнююче кільце штоку | Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2001 |
10 | Редуктор | ISO 5211 |
Розміри
Артикул | DN | D | PN | L | H | Dp | Tp | m |
11.25.125-003 | 125 | 125 | 25 | 325 | 417 | 133.00 | 5.00 | 28.2 |
11.25.150-003 | 150 | 150 | 25 | 400 | 434 | 159.00 | 6.00 | 35.8 |
